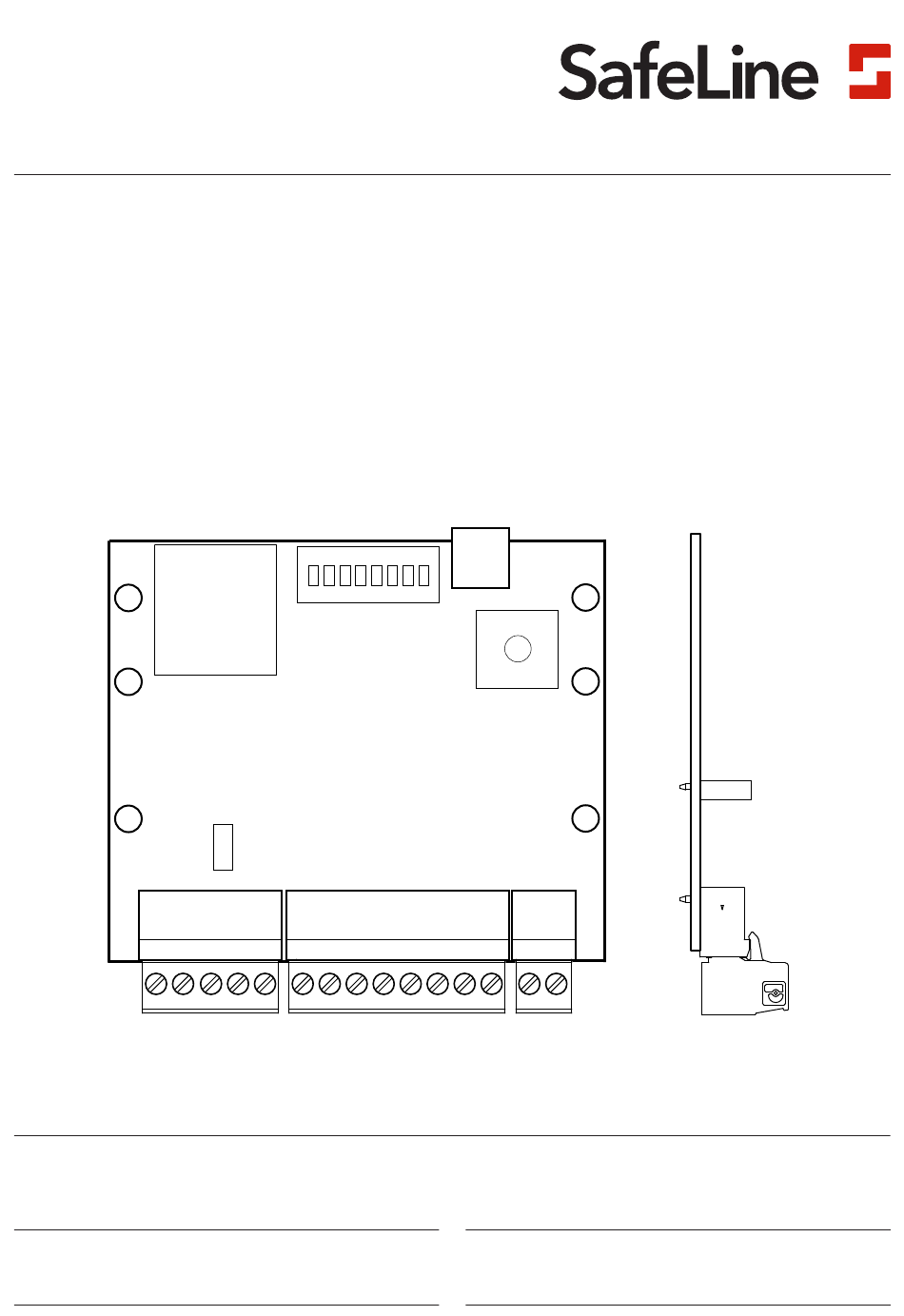

- Seite 1 VA4-SD Manual Sprachansagen Reliability – brought to you from Tyresö Sweden www.safeline-group.com © 2019 SafeLine and all the SafeLine products and 11.2019 VA4-SD v.2.02 DE accessories are copyrighted by law.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Technische Daten Allgemeines Übersicht Übersicht LED-anzeigen Konfiguration DIP switch settings Dezimal Binäreingänge und Gray-code Special Binary 127 Musik Lautstärke einstellen Verzeichnisstruktur, microsd-karte Certificate Declaration of conformity Einleitung VA4-SD v.2.02 DE... -
Seite 3: Technische Daten
100 mA bei 24 VDC Eingänge: 0-28 VDC Niedrig: < 5 V – Hoch: > 16 V Lautsprecher: 4-8 Ohm/3 W Speicherkarte: Mikro SD/ Mikro SDHC, max. 32 GB Max. Etagen: 127 Etagen (binär/gray code) Einleitung VA4-SD v.2.02 DE... -
Seite 4: Allgemeines
- Diese Qualitätsprodukt richtet sich an die Aufzugsbranche. Es wurde nur für den angegebenen Verwendungszweck konstruiert und hergestellt. Beim Einsatz für einen anderen Zweck muss SafeLine vorab in Kenntnis gesetzt werden. - Es darf in keiner Weise modifi ziert oder geändert werden und muss unter genauer Einhaltung der in dieser Anleitung beschriebenen Verfahren installiert und konfi... -
Seite 5: Übersicht
Übersicht LED-Anzeige, microSD-Speicherkarte. Speicherkartensteckplatz (microSD). Dieses Gerät kann nicht über DIP-Schalter. SafeLine Pro konfiguriert PC-Schnittstelle USB. werden. LED, Verbindungsanzeige PC-Schnittstelle USB. Lautstärkeregelung. Lautsprecheranschluss. Eingabeanschluss Controller-Anschlüsse. Stromversorgung. 10. Grüne LED, Anzeige Stromversorgung. Übersicht VA4-SD v.2.02 DE... -
Seite 6: Led-Anzeigen
Continuous Yellow - MicroSD wurde erkannt und funktioniert. LED Stromversorgung – Grün Leuchtet Grün - Hauptstromversorgung ist OK. Blinkt Grün - Setup-Fehler. Flimmert Grün - Wird hochgefahren. Grünes Licht aus - Keine Stromversorgung oder funktioniert nicht. Übersicht VA4-SD v.2.02 DE... -
Seite 7: Einstellungen Dip-Schalter
Einstellungen Nach dem ersten Booten liest VA4-SD den DIP-Schalter aus, um den Hauptmodus des Geräts einzustellen. Alle internen Einstellungen DIP-schalter und Parameter werden im integrierten Flash-Speicher gespeichert. D I P Die Eingänge 6, 7 und 8 können für Sonderfunktionen 1 2 3 4 5 6 7 8 verwendet werden (siehe Einstellungen oben). -
Seite 8: Dezimal
• DIP switch 7 and 8, music mode 11 Input 8 mutes the music (turns music off). • DIP switch 5, input trigger 1 Input 8 is used as input trigger. Note: Input trigger has the highest priority. Konfiguration VA4-SD v.2.02 DE... -
Seite 9: Musik
(künftige Belegung). • Wenn Eingang 6 für „Nachtmusik“ oder eine herabgesetzte Lautstärke verwendet wird, liegt der Lautstärkepegel bei etwa der Hälfte des über den BCD-Schalter zur Lautstärkeregelung eingestellten Werts.level set by the audio level switch (BCD switch). Konfiguration VA4-SD v.2.02 DE... -
Seite 10: Verzeichnisstruktur, Microsd-Karte
Alle Meldungen und Musikdateien müssen im wav-Format vorliegen. Jedes MB auf der SD-Karte entspricht 60 Sekunden Audio-Wiedergabe in der Auflösung 16 kHz, 16 Bit mono oder 120 Sekunden Audio-Wiedergabe in der Auflösung 8 kHz, 16 Bit mono. Konfiguration VA4-SD v.2.02 DE... -
Seite 11: Eu Declaration Of Conformity
EMC: Emission, Electromagnetic compatibility EN 12016:2013 EMC/Lifts: Immunity, Electromagnetic compatibility EN 50581:2012 RoHS: Technical doc. for assessment of restriction of RoHS. Tyresö, 2017-04-07 Lars Gustafsson, Technical Manager, R&D , SafeLine Group Antennvägen 10, 13548 Tyresö, Sweden +46 (0)8-447 79 32, www.safeline-group.com... - Seite 12 Support: +32 (0)4 85 89 08 95 SafeLine Deutschland GmbH Kurzgewannstraße 3 · D-68526 Ladenburg · Germany Tel.: +49 (0) 6203 840 60 03 · sld@safeline.eu SafeLine Group UK Unit 47 · Acorn Industrial Park · Crayford · Kent · DA1 4AL · United Kingdom Tel.: +44 (0) 1322 52 13 96 ·...
