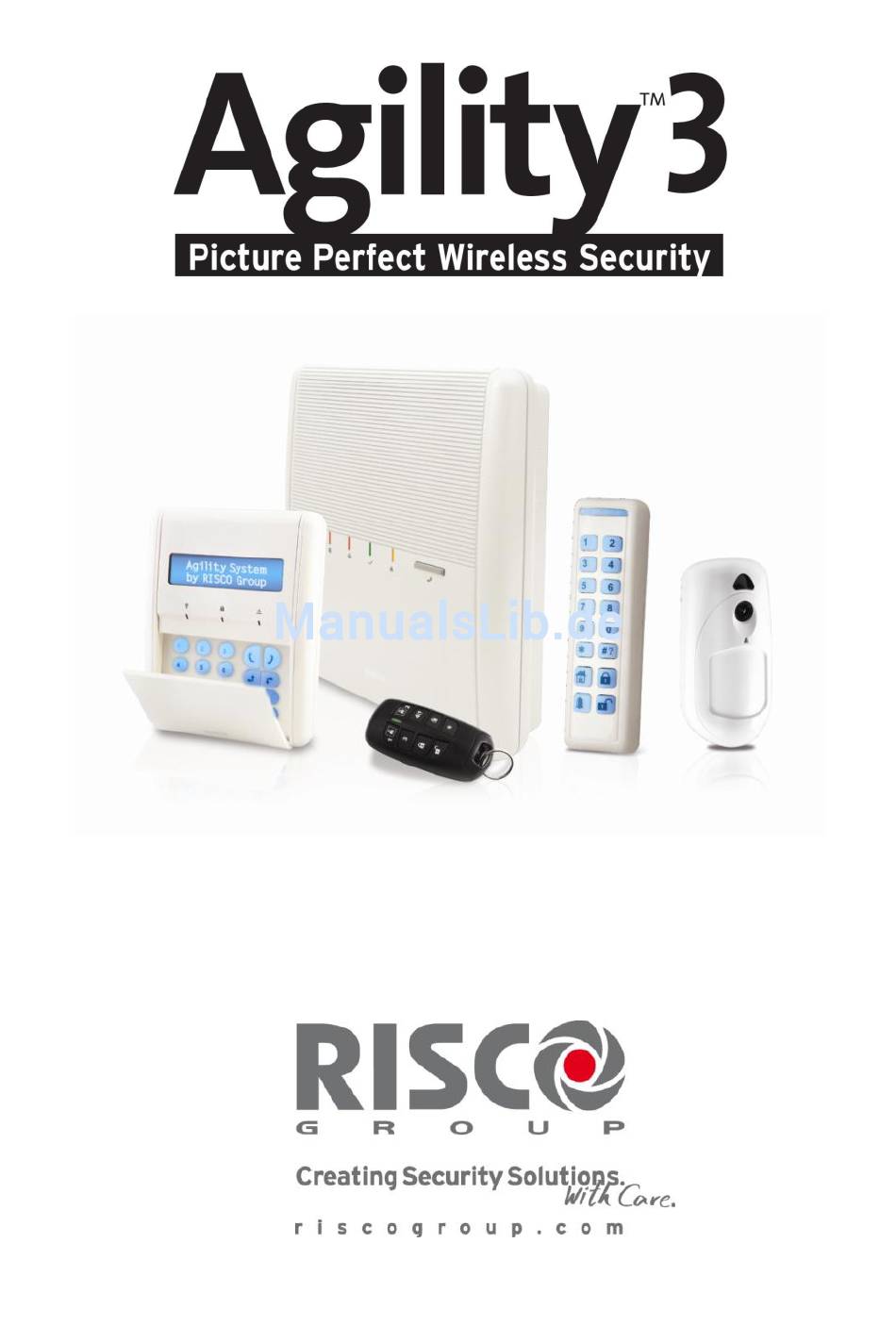

- Seite 1 Benutzerhandbuch...
-
Seite 2: Wichtige Hinweise
Benutzer des Systems gerichtet. Nachdruck, Vervielfältigung und Speicherung in elektronischen Medien nur mit ausdrücklicher Genehmigung der RISCO Gruppe. Kein Teil der Inhalte darf für andere Zwecke eingesetzt werden. Die hier enthaltenen Angaben dienen allein zum Zwecke der Veranschaulichung und Information. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 – Einführung ....................4 1.1 Leistungsdaten der Zentrale ................. 4 1.2 Agility Grundaufbau ..................... 5 1.3 Benutzer Bedienelemente ..................6 1.1 Statusanzeigen/ Benachrichtigungen ..............8 Kapitel 2 Lokale Bedienung des System ..............10 2.1 Das System Scharf schalten ................. 10 2.2 Das System Unscharf schalten ................ -
Seite 4: Kapitel 1 - Einführung
Kapitel 1 - Einführung Vielen Dank, dass Sie sich für das Funk-Gefahrenmeldesystem „Agility‚ entschieden haben! Es besteht Möglichkeit, die Anlage über die RISCO-eigene SmartPhone App zu steuern. Dieses Handbuch beschreibt sowohl die Bedienung des System‘s, als auch die Anpassung von benutzerrelevanten Parametern. -
Seite 5: Agility Grundaufbau
1.2 Agility Grundaufbau Die Agility kann eine Vielzahl von verschiedenen Meldern steuern, auswerten und überwachen. Daraus ergeben sich folgende Sicherheitslösungen: Perimeterschutz (Aussenbereich), Aussenhautabsicherung (Fenster und Türen) und/oder Fallensicherung (Bewegungsmelder). Durch die stetige Überwachung der einzelnen Meldergruppen werden Störungen und Probleme frühzeitig erkannt und über das Display angezeigt. -
Seite 6: Benutzer Bedienelemente
Benutzer am Handsender immer die Gewissheit, ob der Befehl vom System erkannt und verarbeitet wurde oder nicht. Smartphone Funktionen: Nutzer können ab sofort die Risco-eigene Smartphone Applikation genießen. Diese App bietet die Möglichkeit die Anlage Scharf/ Unscharf zu schalten, Schaltausgänge anzusteuern, Melder deaktivieren, Ansichten von Systemstatus und Ereignisspeicher zu Erhalten und vieles mehr... - Seite 7 Systeminformationen automatisch per SMS automatisch übermittelt oder angefragt werden. Siehe Anhang D – SMS Befehle. Configuration Software: Die Configuration Software aus dem Hause RISCO erlaubt dem Errichter die Programmierung, Parametrierung und Diagnostizierung entweder lokal oder aus der Ferne. - 7 -...
-
Seite 8: Statusanzeigen/ Benachrichtigungen
Statusanzeigen/ Benachrichtigungen LED Anzeigen Typische Systemzustände werden über die LED der Agility angezeigt. Folgend werden die wichtigsten Anzeigen beschrieben. Einige LED’s haben mehrere Anzeige Funktionen. Funktion Beschreibung Power (grün) Stromversorgung OK Schnelles Blinken Störung Netzspannung Langsames Blinken Störung Akkuspannung niedrig Scharf / Alarm (rot) System scharf geschaltet Schnelles Blinken... -
Seite 9: Sprachnachrichten
Sprachnachrichten Das Gefahrenwarnsystem Agility kennt drei Arten von gesprochenen Nachrichten, vor Ort oder über (Mobil-) Telefon. · Ereignis Nachrichten: Tritt ein vorher definiertes Ereignis auf, ruft die Agility die Follow- Me Nummer an und informiert den Angerufenen über das Ereignis indem eine vorher aufgenommene Nachricht abgespielt wird. -
Seite 10: Kapitel 2 - Lokale Bedienung Des Systems
Kapitel 2 – Lokale Bedienung des Systems 2.1 Das System scharf Schalten Im scharf geschalteten Zustand lösen Einbruchmelder beim Ansprechen einen Alarm aus. Nach der Scharfschaltung wird eine Bestätigungs-Sprachnachricht ausgegeben. Vor der Scharfschaltung kann per Bereit LED geprüft werden, ob die Anlage scharf geschaltet werden kann. - Seite 11 Intern scharf Interne Scharfschaltungen aktivieren nur die Außenhaut-Melder (Magnetkontakt, Glasbruchmelder, usw.). Die Fallensicherung (Bewegungsmelder) dagegen bleiben deaktiviert und die Bewohner können sich im Inneren des Gebäudes frei bewegen. Medium Eingabe für Intern Scharf (Teilscharf) [Smartphone App] Schieberegler in gewünschte Position streichen (nach links schieben) [8-Tasten Handsender] Schnellmodus: ...
-
Seite 12: Das System Unscharf Schalten
Hohe Sicherheit: 1/2 oder 3 + oder -Taste + Code [LCD-Bedienteil] Schnellmodus: 1/2 oder 3 + oder -Taste Hohe Sicherheit: 1/2 oder 3 + oder -Taste + Code oder Transponderchip 4-Tasten Handsender: Für diese Funktion muss der Handsender vom Errichter einem bestimmten Bereich zugewiesen werden [SMS]: [Code] + [A] oder [H] + [Bereichsnummer] Beispiel: 1234A2... - Seite 13 Unscharf Schalten Im unscharfen Zustand sind sämtliche Einbruchlinien (Bewegungsmelder, Tür- und Fensterkontakte, usw.), ausgenommen 24h-Linien, deaktiviert. Medium Eingabe für Unscharf [Smartphone App] Gewünschten Schieberegler auf Mittelposition streichen [8-Tasten Handsender] Schnellmodus: Schnellmodus: -Taste Hohe Sicherheit -Taste + Code [LCD-Bedienteil] Drücken Sie die -Taste + Code oder Transponderchip 4-Tasten Handsender:...
- Seite 14 4-Tasten Handsender: Für diese Funktion muss der Handsender vom Errichter einem bestimmten Bereich zugewiesen werden [SMS]: [Code] + [D] + [Bereichsnummer] Beispiel: 1234D1 Web [www.riscocloud.com]: [Bereichsauswahl] + [Unscharf] Erzwungen Unscharf Schalten (Bedrohungscode) Sollten Sie jemals in die Situation kommen, gezwungen zu werden die Anlage unscharf zu schalten, unter Gewalt oder Androhung von Gewalt, kann diese Unscharf-Schaltung mit einem speziellen Code (Bedrohungscode) durchgeführt werden.
-
Seite 15: Auslösen Eines Überfall Alarms
Anti-Code nach Alarm Drücken Sie die und tragen Ihren Benutzercode ein. Wählen Sie ‚Aktivitäten‛ --> ‚Anti-Code‛ Rufen Sie Ihren Errichter oder Ihr Leitstellenunternehmen an und geben Sie den angezeigten Code auf Ihrem Display durch, worauf Sie einen Anti-Code erhalten. Geben Sie den Anti-Code gefolgt von der –Taste ein. Dannach ist das System wieder bereit zur nächsten Schärfung. -
Seite 16: Kapitel 3 - Fernbedienung Des Systems
Kapitel 3 – Fernbedienung des Systems 3.1 Telefon-Fernfunktionen per Sprachanruf Die Agility kann aus der Ferne mit einem Telefon mit Tonwahl (DTMF) gesteuert werden. Die Menüführung erfolgt mittels Sprachansagen. Dabei spielt es keine Rolle ob die Agility angerufen wird oder selbst den Ruf durchgeführt hat. Fernzugriff auf die Anlage Für einen Fernzugriff auf die Anlage muß... - Seite 17 Einen bestimmten Bereich unscharf [2][9] gefolgt von der Nr. des Bereichs schalten drücken Linienumleitung ändern [3] gefolgt von der Nr. der Linie und [#] [9] drücken Schaltausgang schalten [4] gefolgt von der Nr. des Ausgangs drücken Ändern der Follow-Me Nummer [5] gefolgt von der FM Nummer und [#] [2] drücken.
- Seite 18 Bestätigungsmenü Nach der Meldung des Sicherheitsstatus stehen im Bestätigungsmenü folgende Optionen zur Verfügung: Nachricht bestätigen [1] drücken Die Nachricht bestätigen bedeutet, daß eine wichtige Mitteilung von der Agility empfangen wurde und dies quittiert wird. Danach ruft das System die nächste Follow-Me Nummer an. Nachricht bestätigen und alle Wählvorgänge stoppen [2] drücken, Bei dieser Auswahl wird die Nachricht bestätigt und die Anwahl...
-
Seite 19: Sms-Betrieb
Bidirektionale Audiooptionen nach Alarm Nach einem Alarm (Einbruch, Feuer und Notruf) übermittelt die Agility einen Alarm an die Leitstelle und hält danach die Verbindung. Dadurch kann die Leitstelle des Sicherheitsunternehmen eine akustische Überprüfung des Alarms durchführen, den Alarm verifizieren, die Ursache des Alarms überprüfen oder Jemanden in einer Notsituation anleiten. -
Seite 20: Smartphone/ Web Applikation
Umleitung, Schalten von Ausgängen oder Änderung der Follow-Me Ziele. 3.3 Smartphone / Web Applikation Die Agility 3 ist webfähig und durch Smartphone App oder Webinterface steuerbar. Smartphone App herunterladen Die „iRisco‚ Smartphone App kann im App Store oder im Play Store geladen werden. - Seite 21 Ansicht Ereignisspeicher (ca. 2000 Ereignisse Online) Aktivierung/ Deaktivierung der Schaltausgänge Einrichtung E-Mail Benachrichtigung an Benutzer HINWEIS: Für detailliertere Informationen rund um den Gebrauch der Cloudfunktionen beziehen Sie sich bitte auf das vollständige „RISCO Cloud Benutzerhandbuch‚. - 21 -...
-
Seite 22: Kapitel 4 - Benutzerfunktionen Und Systemeinstellungen
Kapitel 4 – Benutzerfunktionen und Systemeinstellungen Die in diesem Kapitel beschriebenen Funktionen werden entweder über das bidirektionale Bedienteil oder die Konfigurationssoftware (durch den Errichter) programmiert. Im folgenden Kapitel werden die Funktionen und Einstellungen, die über das Bedienteil getätigt werden können, beschrieben. Bei der Programmierung gilt folgende Bedeutung für die Tasten des Bedienteils: Tasten Beschreibung... - Seite 23 Die Agility unterstützt bis zu unterschiedliche 32 Benutzercodes. Ein Benutzercode kann maximal 6 Ziffern lang sein. Werksseitig wird der Supervisorcode mit ‚1234‛ festgelegt. Falls der Code noch nicht durch den Errichter, bzw. das Sicherheitsunternehmen geändert wurde, sollte der Code, wie nachfolgend beschrieben, geändert werden. Neuanlegen/ Verändern von Benutzercodes Der Supervisor kann alle anderen Benutzercodes ändern, sieht jedoch die Ziffern des alten Code nicht.
- Seite 24 Vergabe von Benutzernamen: Befolgen Sie die Schritte 1-3 der oben aufgeführten Prozedur (Neuanlegen/ Verändern von Benutzercodes) Scrollen Sie zum Menüpunkt Parameter und drücken Wählen Sie aus dem Register den gewünschten Benutzer und drücken Scrollen Sie zum Menüpunkt Name und drücken Verwenden Sie die Pfeiltasten um den Cursor nach rechts oder links zu bewegen.
-
Seite 25: Transponder-Chips Hinzufügen
4.2 Transponder-Chips hinzufügen LCD-Bedienteile mit integrierten Transponderlesern ermöglichen das System per Transponder-Chip scharf bzw. unscharf zu schalten. Weiter, können per Transponder Schaltausgänge angesteuert werden, z.B. für Außenbeleuchtungen, Schliesszylinder, usw. Ein Transponder-Chip kann immer anstelle eines Codes verwendet werden. Hinweise: Jeder Benutzer kann nur seinen eigenen Transponder bearbeiten oder löschen. - Seite 26 Entfernen/ Löschen eines Transponder-Chips Das Löschen von Transpondern kann auf zwei unterschiedliche Arten erfolgen. Per Benutzer: Verwenden Sie diese Option wenn der Benutzer bekannt ist. Per Transponder: Verwenden Sie diese Option wenn der Transponder vorliegt. So entfernen Sie einen Transponder per Benutzer: Befolgen Sie die Schritte 1-3 der oben aufgeführen Prozedur (Hinzufügen eines neuen Transponder-Chips) Scrollen Sie zum Menüpunkt Benutzer löschen und drücken...
-
Seite 27: Follow Me Benachrichtigungen
4.3 Follow Me Benachrichtigungen Wenn am System ein Ereignis auftritt, kann diese Information als Sprachnachricht, SMS oder E-Mail an bis zu 16 Teilnehmer gesendet werden. SMS Beispiel: Email Beispiel: Sicherheitssystem: Betreff: Alarm Sicherheitsnachricht: Einbruchalarm 21/01/2014 System Name: Fa. Meier/Müller/Schmitt Einbruchalarm Ereignis: Einbruchalarm, Linie 5, Eingang Bereich 1 Zeit: 21 Januar 2014;... -
Seite 28: Linien Umleiten (Übergehen)
Funktion Eingabe Wählvorgang stoppen und auf Amtston warten Wählpause für eine vordefinierte Zeit DTMF-Ton * DTMF-Ton # Alle Zeichen ab Cursor löschen gleichzeitig Um die Eingabe zu speichern, drücken Sie die -Taste. 4.4 Linien umleiten (übergehen) Wenn eine Linien offen (nicht gesichert) ist, wird weder der Bereit-Status angezeigt, noch kann das System bzw. -
Seite 29: Automatische Zeitpläne
Hinweis: Linienumleitungen heben sich nach einem Scharf-Zyklus automatisch wieder auf. D.h. beim unscharf schalten werden bestehende Umleitungen automatisch deaktiviert, um nicht in Vergessenheit zu geraten. 4.5 Automatische Zeitpläne Bestimmte Funktionsabläufe der Agility können automatisiert werden. Der Errichter legt das sog. ‚Wochenprogramm‛ fest. In jedem Wochenprogramm können je zwei tägliche Zeitabläufe, in denen die Anlage folgende Funktionen durchführt, festgelegt werden. -
Seite 30: Makros
4.6 Makros Die Agility erlaubt Ihnen eine Reihe von Tastensequenzen(Tastenfolgen) aufzuzeichnen und einem Makro zuzuweisen. Sobald dieses Makro aktiviert ist, wird die aufgezeichnete Tastenfolge komplett wiedergegeben. Bis zu drei verschiedene Makros können per Bedienteil oder per Software festgelegt werden. Vor dem Festlegen eines Makros sollte die jeweilige Aktion durchgespielt werden. Notieren Sie sich die jeweilige Tastenkombination für das benötigte Makro. -
Seite 31: Aktivierung Von Makros
Taste 9 zweimal Steht für Entfernen aller Zeichen ab Cursor und 0 gleichzeitig Wird verwendet um zwischen allen verfügbaren Zeichen zu oder blättern: /↑/↓/ Wird verwendet um das Makro zu beenden und zu speichern Wenn die Zeicheneingabe beendet ist, stellen Sie sicher, dass der Cursor ein Feld NACH(rechts) dem letzten Zeichen des Makros platziert ist. - Seite 32 Menustruktur Ermöglicht einfache Tests der Melder um deren Funktion zu testen und abschätzen zu können. Schaltausgänge ansteuern √ √ Erlaubt dem Benutzer die Ansteuerung von externen Geräten. Befragen Sie Ihren Errichter nach den Arten und Möglichkeiten der Ausgänge. Sollte Ihre Anlage über kein I/O-Modul verfügen, wird dieser Menüpunkt nicht erscheinen.
- Seite 33 Menustruktur IP Adresse zeigen √ Die aktuell gültige IP Adresse der Agility wird im Display angezeigt. CS-IP Verbindung √ √ Ermöglicht dem Errichter Fernzugriffe per Software für ein bestimmtes Zeitfenster (1h) via IP oder GPRS. Aus/Ein Piepsen √ √ Ermöglicht die Kontrolle der Ein-/ Ausgangs Pieptöne des jeweiligen Bedienteils.
-
Seite 34: Kapitel 5 - Technische Daten
Kapitel 5 – Technische Daten Elektrische Daten Stromversorgung 230 V AC (-15%+10%), 50Hz, 50mA Stromaufnahme der Grundplatine: 130mA typ. Baugruppen GSM: Stand by 35mA, Betrieb 300mA Modem: Stand by 20mA, Betrieb 60mA IP Karte: 90mA max. Backup Batterie Blei Gel Akku 6V/ 3,2 Ah Lautstärke eingebaute Sirene 90 dBA @1m... -
Seite 35: Anhang A - Übersicht Bedienteil-Funktionen
Anhang A – Übersicht Bedienteil-Funktionen Folgende Tabellen beschreiben den Umgang und die wichtigsten Funktionen des LCD- Bedienteils. Die meisten Benutzerfunktionen können entweder ‚schnellansteuerbar‛ oder im ‚Sicherheitsmodus‛ festgelegt werden. Im Sicherheitsmodus ist die Eingabe eines Benutzercodes oder Transponders erforderlich. Benutzerfunktionen: Operation Schnellansteuerung Sicherheitsmodus Extern... - Seite 36 Funktion Schnellansteuerung Sicherheitsmodus Bereiche entschärfen Auswhl des Bereiches gefolgt von der 1/2/3 Unscharf-Taste gefolgt von Code oder Transponder Ueberfallalarm / Drücken Sie die beiden Tasten gleichzeitig Service Anruf Feueralarm Drücken Sie die beiden Tasten gleichzeitig für 2 Sekunden Notruf/ Drücken Sie die beiden Tasten gleichzeitig für 2 Medizinischer Sekunden...
-
Seite 37: Led-Anzeige
Funktion Schnellansteuerung Sicherheitsmodus gefolgt von Code oder Transponder Makro Aktivierung oder oder für 2 Sekunden gedrückt halten Bedienteil aufwecken -Taste kurz antippen Bedienteil für 2s gedrückt halten (besonders nach Bedienteil- Datenabgleich relevanten Programmierschritten) Programmiermodus Drücken Sie die -Taste gefolgt von einem gültigen betreten Errichtercode Sprache ändern... -
Seite 38: Anhang B - Zeitplaner Tabelle
Anhang B – Zeitplaner Tabelle Verwenden Sie folgende Tabelle zum festlegen der wöchentlichen Zeitpäne. Wöchentlicher Zeitplan: _________ Zeitplan Name: __________ Parameter/ Definition Bereich Scharf / Scharf Modus: Gruppe: Unscharf Extern ... -
Seite 39: Anhang C - Systemtests Und Betrieb
Anhang C – Systemtests und Betrieb Die Agility sollte einpal pro Woche getestet werden. Zusätzlich dazu sollte das System jährlich von einem qualifizierten Facherrichter überprüft werden. Bestandteile Ihres wöchentlichen Tests sollten sein: Unscharfschaltung Auslösen eines Alarms Scharfschaltung Meldertest durch die sog. Gehtest-Funktion. Dabei werden zunächst alle oder diverse Melder am System ausgelöst. - Seite 40 RISCO Gruppe – Beschränkte Herstellergarantie RISCO Gruppe und ihre Tochtergesellschaften und die verbundenen Unternehmen ("Wiederverkäufer") garantieren, dass Produkte frei von Material-und Herstellungsfehlern bei bestimmungsgemäßem Gebrauch für 24 Monate ab dem Datum der Herstellung sind. Da Wiederverkäufer Komponenten weder selbst installieren noch anschließen und da das Produkt evtl.
