Manuel d'utilisation
Montage mural
• Réaliser le montage avec précaution ou faire appel à un personnel
qualifié pour le faire.
• Avant le montage, s'assurer que le mur est adapté au montage de
l'appareil. Le fabricant ne peut être tenu responsable des
dommages causés par un montage incorrect.
• Les outils nécessaires ne sont pas fournis.
• Avant de percer des trous dans le mur, s'assurer qu'il n'y a aucune
conduite ou câble dans le mur.

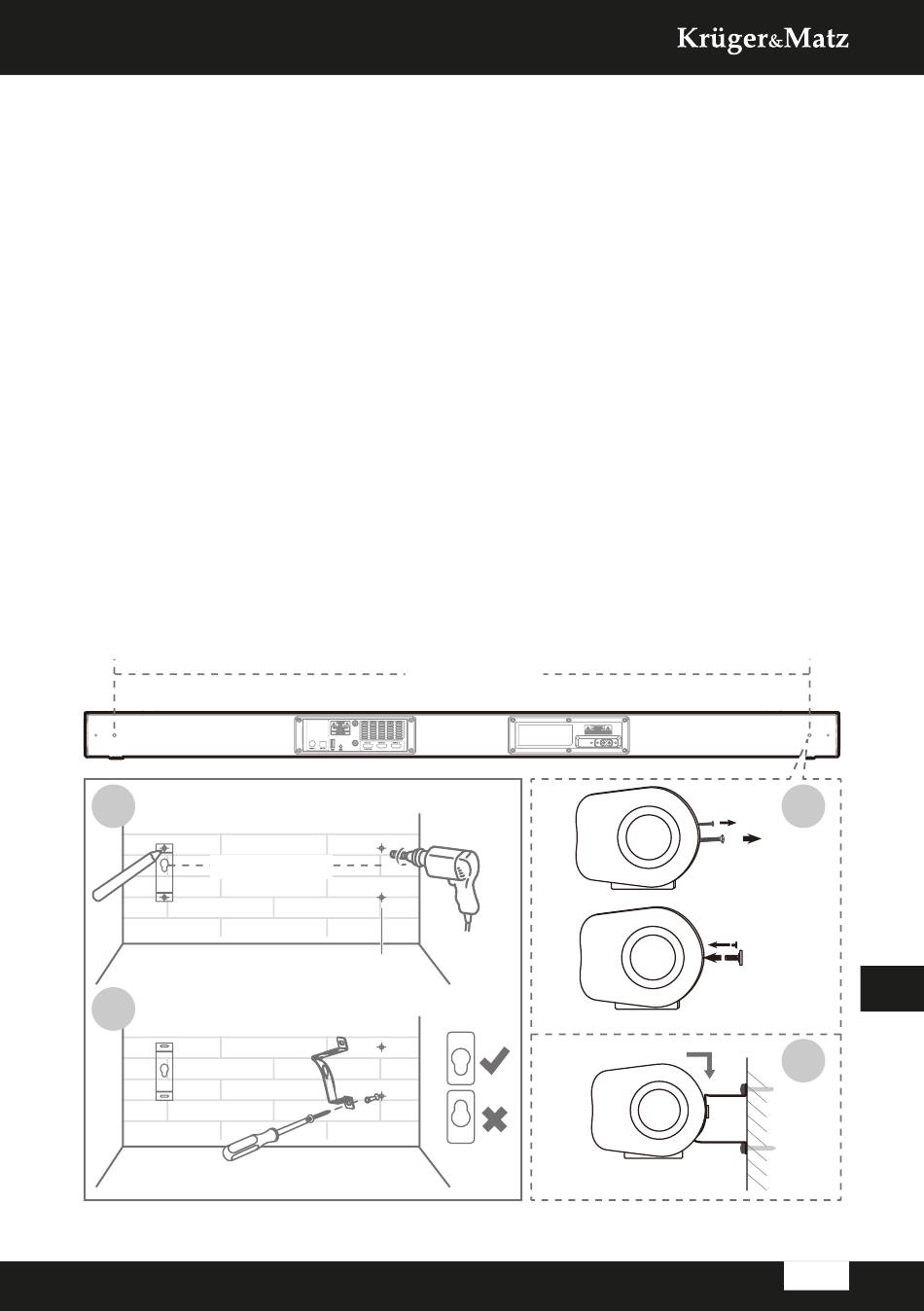

1. Percer 4 trous situés parallèlement (foret de 5,5 - 6 mm).La distance
entre les supports doit être de 1106 mm (comme sur le dessin ci-
dessous)
2. Placer les chevilles de montage dans le mur. Visser les supports
muraux au mur. S'assurer que les supports de montage sont bien
vissés.
3. Dévisser les vis de montage à l'arrière de l'appareil. Placer les vis de
montage à l'arrière des supports.
4. Glisser l'appareil dans les supports de montage.
1
1106 mm
2
1106 mm
Ø5.5~6mm
32mm
3
Dévisser les vis
Visser les vis
FR
de montage au
mur
4
