Kinderspielanlage mit Doppelkletterschaukel Michel
Art.-Nr. 67104
6
Beginnen Sie mit der Montage der Sandkastenbretter (3). Diese werden am Leiterteil (1) und
am Seitenteil (2) mit den Holzschrauben (A) befestigt. Stellen Sie nun das Leiterteil und das
Seitenteil senkrecht auf und überprüfen mit einer Wasserwaage das Lot der Teile zueinander
bevor Sie die verbleibenden Sandkastenbretter sowie die vormontierten Sandkastensitze (4)
wie auf der Zeichnung zu sehen befestigen.
Anschließend werden die Handläufe (6) auf die Leiterelemente befestigt. Beachten Sie, dass
die Handläufe nicht bündig mit den Leiterelementen abschließen, sondern um 5mm versetzt
angebracht werden (vgl. Detailskizze). Erst dann wird das Podest (5) auf die Konstruktion
gelegt und mit 6 Holzschrauben (A) an die Leitersprossen fixiert. Die Halbrundhölzer (7) werden
mit Sechskant-Holzschrauben (B) diagonal zwischen dem Leiterteil und dem Seitenteil an der
Seite verschraubt, an der später die Schaukel angebracht wird. Überprüfen Sie vor jedem
Arbeitsschritt, ob das Grundgestell im Lot steht.
11
C
9
C
9
6
6
11
C
C

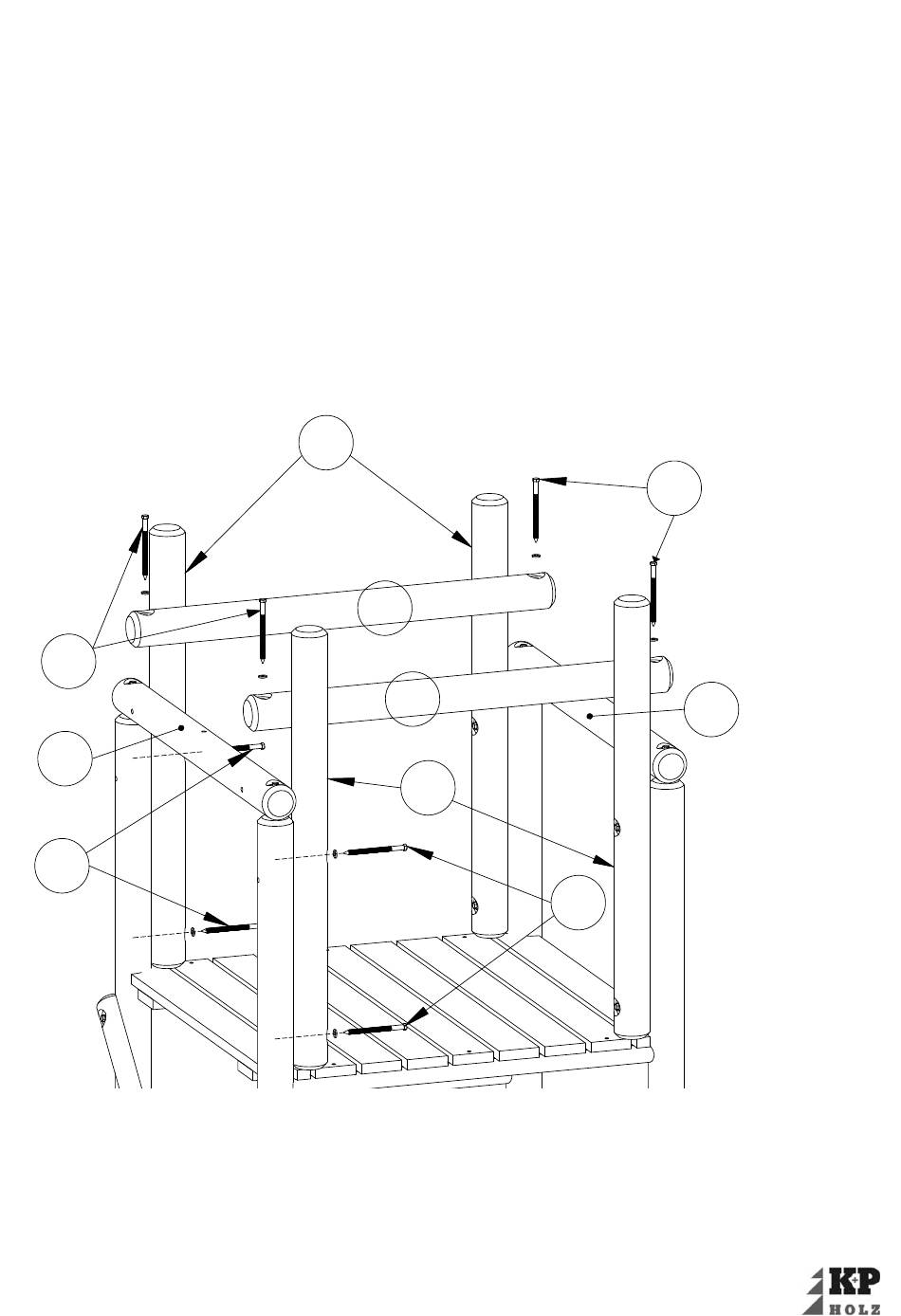

Die Rundhölzer (11) werden mit je 2 Sechskant-Holzschrauben (C) senkrecht an die
abstehenden Leiterelemente bündig montiert. Anschließend müssen die beiden Fallsicherungen
(9) von innen auf die Handläufe (6) verschraubt werden. Beachten Sie auch hier, dass die
Fallsicherungen nicht bündig mit den Handläufen sondern um 5mm versetzt angebracht
werden.
2010-1
