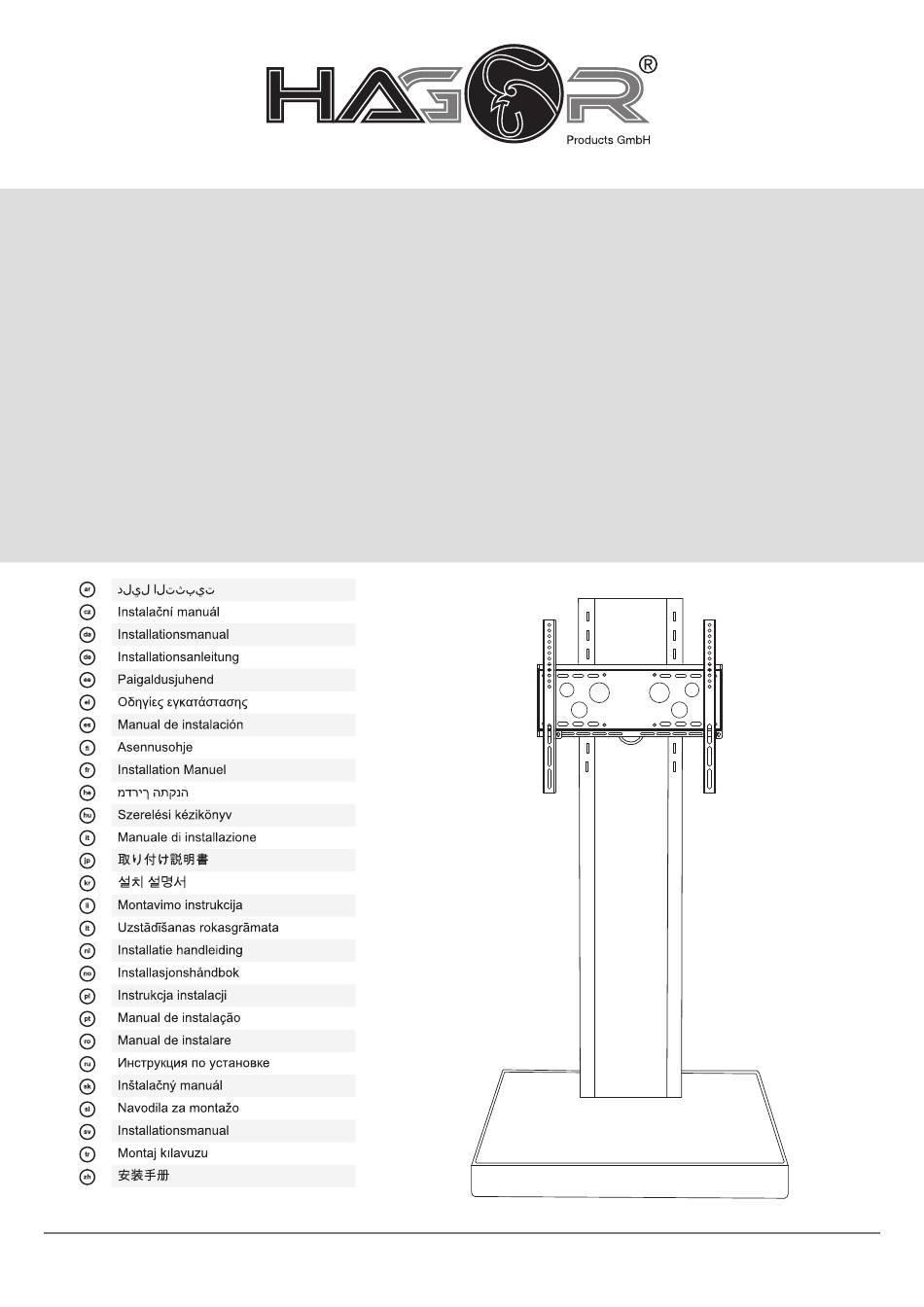

- Seite 1 Installationsanleitung Info-Tower Single | Art.-Nr.: 1522 Info-Tower Single B | Art.-Nr.: 2331 HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
- Seite 2 HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
- Seite 3 BITTE UNBEDINGT BEACHTEN! MONTAGE ZU ZWEIT DURCHFÜHREN. HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
-
Seite 4: Lieferumfang | Scope Of Delivery
1x VESA-Montagebasis 2x VESA-Arme 4x M8X40 Senkkopfschrauben TV-Schrauben-Beutel 1x Standsäule 1x Abdeckung, mit Frontblende rückseitig 1x Bodenplatte, verdeckt angebrachtes Rollenset (vormontiert) HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de... - Seite 5 Verschrauben Sie die Bodenplatte mit der Standsäule, verwenden Sie hierfür die M8X40 Senkkopfschrauben. Richten Sie die Säule anschließend vorsichtig auf. HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
- Seite 6 Frontblende und die rückseitige Abdeckung vorsichtig von oben in die Säule ein. Vermeiden Sie es die Blenden zu verkanten um Beschädigungen zu vermeiden. HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
- Seite 7 Verschrauben Sie die VESA-Aufnahme mit der VESA-Montageplatte. HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
- Seite 8 Hängen Sie die VESA-Aufnahme / VESA-Montageplatte in der gewünschten Höhe in die Raststufen der Säule ein. HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
- Seite 9 Montieren Sie die VESA-Arme rückseitig am Bildschirm. Schrauben bitte vorsichtig einschrauben und anziehen um Beschädigungen zu vermeiden. Verwenden Sie passende Schrauben aus dem mitglieferten TV-Schrauben-Beutel. HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
- Seite 10 Hängen Sie nun den Bildschirm mit den VESA-Armen in die VESA-Aufnahme ein, richten Sie den Bildschirm mittig aus und fixieren Sie ihn. HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
- Seite 11 Abmessungen | Dimensions 460 mm min. 100 / max. 400 mm 280 mm 700 mm HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de...
