- Seite 1 S7 REMOTE Bedienungsanleitung Vor der ersten Inbetriebsnahme des S 7 Remote bitte unbedingt die Bedienungsanleitung studieren. Damit stellen Sie sicher, alle Vorteile des neuen S 7 in Anspruch zu nehmen. jetzt ONLINE-Garantie registrieren www.motocaddy.de/garantie...
- Seite 2 Übersicht Seite 18: Gebrauch des S 7 Remote Seite 3: Finden der Serien-Nr. In Betrieb setzen / Pflege / Lagerung Seite 19: Gebrauch des S 7 Remote über die Fernbedienung Seite 20: Justierung Fernbedienung / Manueller Betrieb Seite 4: Wechsel / Montage der Antriebsräder Seite 21: Neigungskompensation Seite 5:...
- Seite 3 Bitte notieren Sie sich hier die Serien-Nr. Ihres Motocaddy Bitte notieren Sie sich hier die Serien-Nr. Ihres Akkus Die Serien-Nr. Ihres Motocaddy finden Sie, wenn Sie den Motocaddy umdrehen, auf der Rückseite des Batterieträgers. Diese benötigen Sie zur Garantie-Registrierung Ihres neuen Motocaddy im Internet unter http://www.motocaddy.de/garantie Serien-Nr.
- Seite 4 In Betrieb setzen – Montage und Wechsel der Antriebsräder und Anti-Tip Rad In Betrieb setzen – Montage und Wechsel Die Antriebsräder werden wie folgt montiert: 1. Drücken Sie die Drucktaste der Schnellverschlußvorrichtung in Richtung Radmitte 2. Schieben Sie das Rad bis zum Anschlag auf die Achse. 3.
- Seite 5 Laden der Fernbedienung Laden der Fernbedienung Öffnen Sie die Gummiabdeckung auf der Unterseite der Fernbedienung Stecken Sie den Micro-USB Stecker des mitgelieferte Ladekabels ein Verbinden Sie den USB-Stecker mit einem USB Ladegerät oder der USB Ladebuchse an ihrem Caddy (Seite 24) Der Ladevorgang wird Ihnen durch die blaue Anzeige bestätigt Nach Vollladung des Akkus der Fernbedienung erlischt diese Die Fernbedienung ist mit einem integrierten Lithium Akku ausgestattet, ein Wechsel des...
- Seite 6 Jeder Akku muss sofort nach Benutzung aufgeladen werden. Sollten Akkus für längere Zeit in einem entladenen Zustand gelagert werden, so kann das zum Verlust der Akkukapazität führen. Bitte stellen Sie sicher, dass nur Motocaddy Akkus mit Motocaddy Ladegeräten benutzt werden. Akkus für den zyklischen Einsatz werden speziell für diesen Einsatz zusammen mit dem Hersteller entwickelt.
- Seite 7 Akkupflege – Ladung und Lagerung Lithium-Akku Ladevorgang 1. Lösen Sie die Verbindung Lithium-Akku zur Motorsteuerung immer, bevor Sie den Faltvorgang beginnen. 2. Verbinden Sie das Netzkabel des Ladegerätes mit Ihrem Stromanschluss. 3. Verbinden Sie das Batteriekabel mit dem Ladegerät und achten Sie auf farbgleiche schwarz/blaue Verbindung. 4.
- Seite 8 Vermeiden Sie deshalb, dass der Akku in Wasser eingetaucht wird, z.B. in üblichen Reinigungsanlagen des Golfclubs. Reinigen Sie Ihren Motocaddy niemals mit einem Wasserschlauch während Ihr Akku sich noch im Batterieträger befindet sondern mit einem feuchten Tuch. Im Batterieträger befinden sich 4 Auslauföffnungen, die größere Wasseransammlungen verhindern sollen.
- Seite 9 Golfrunde versetzen. Der gleiche Effekt kann einsetzen, wenn die Stromabnahme zwischen Lithium-Akku und Motorsteuerung verbunden bleibt und eine Totalentladung des Lithium-Akkus droht. Die Steuerelektronik von Motocaddy ist auf das BMS des Lithium-Akkus abgestimmt und die Akkuanzeige reagiert entsprechend. Daher können Situationen eintreten, wo das BMS sich eingeschaltet hat, um den Akku zu schützen.
- Seite 10 Aufbau des S 7 Remote Die Motocaddy Modelle S7 sind mit dem neuen QUIKFOLD™ System ausgerüstet, das Ihnen ermöglicht, den Motocaddy jetzt noch schneller auf- und abzubauen. Aufbau des Motocaddy 1. Halten Sie den farbigen Druckknopf am Rohrrahmen gedrückt (Abb. 1).
- Seite 11 3. Halten Sie den farbigen Druckknopf am Rohrrahmen gedrückt (Abb. 1). 4. Lassen Sie den Druckknopf los und bringen Sie die Führungsstange in eine waagerechte Position (Abb. 2). 5. Legen Sie die Führungsstange um bis das QUIKFOLD™ System hörbar einrastet und der Motocaddy für den Transport bereit ist (Abb. 3).
- Seite 12 1. Entfernen Sie die beiden unteren Taschengurte aus der Klipp-Vorrichtung (Abb.1). Abb. 1 2. Positionieren Sie die Motocaddy Golftasche, indem die Führungsstifte am unteren Bagboden in die Aufnahmelöcher der unteren Taschenstütze positioniert werden. 3. Das Motocaddybag ist nun so fi xiert, dass nur noch der obere Taschengurt geschlossen wird (Bild 2).
- Seite 13 Gebrauch des oberen Taschengurts / Einstellen auf Taschengröße Gebrauch des oberen Taschengurts Mit dem oberen Taschengurt lassen sich mit wenigen Einstellungen unterschiedliche Taschengrößen sicher fixieren: 1. Ziehen Sie den elastischen Gurt um Ihre Golftasche. 2. Sichern Sie den Taschengurt (Abb. 2 links). Abb.
- Seite 14 Benutzen Sie Ihren S 7 Remote niemals außerhalb Ihrer Blickweite, Sie stören damit evtl. Ihre Mitspieler und Andere auf den Gegenfairways. • Motocaddy übernimmt keine Haftung für Beschädigungen oder Verletzungen, die durch unsachgemäßen/rücksichtslosen Gebrauch des S 7 Remote entstehen können. Seite 14...
- Seite 15 • Vor der Lagerung in Caddybox/Kofferraum sind größere Wassermengen vom Display zu entfernen. • Setzen Sie niemals einen Hochdruckreiniger zur Säuberung Ihres Motocaddy ein, sondern ein feuchtes Tuch. • Stellen Sie sicher dass alle beweglichen Teile frei von Schmutz sind, ebenfalls alle elektrischen Verbindungskontakte.

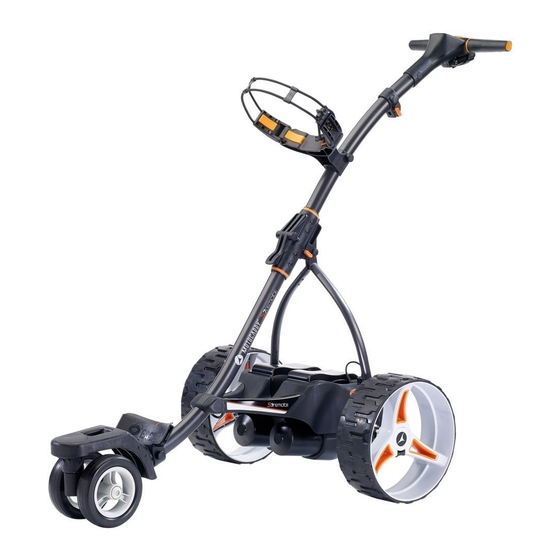

- Seite 16 S 7 Remote Funktionsübersicht S 7 Remote Funktionsübersicht Digitales Display Obere Taschenstütze Oberer QUIKFOLD Montage/Demontage Knopf Unterer QUIKFOLD Montage/Demontage Knopf Antriebsräder (2 St.) Antriebsrad Schnellverschluss EASILOCK untere Taschenstütze Lithium Akku Lithium Akkuträger 10. 2 Motoren (befi nden sich unter dem Akkuträger) 11.
-
Seite 17: Fernbedienung Übersicht
Fernbedienung Übersicht Fernbedienung Übersicht Start/Stopp Funktion Plus (+) Minus (-) Links (<) Rechts (>) LED Verbindungsanzeige LED Ladeanzeige (blau) Seite 17... - Seite 18 Gebrauch des S 7 Remote Gebrauch des S 7 Remote Beim ersten Gebrauch sollte man den S 7 Remote auf einer größeren Rasenfläche ohne Hindernisse ausprobieren. Das Lenkverhalten und die Geschwindigkeit ist sehr stark abhängig von der Bodenbeschaffenheit und entsprechend zu berücksichtigen.
- Seite 19 Gebrauch des S 7 Remote über die Fernbedienung Gebrauch des S 7 Remote über die Fernbedienung Um den S 7 Remote das erste Mal zu bewegen drücken Sie die Plus (+) Taste Ihrer Fernbedienung. Über die Plus (+) und Minus (-) Tasten der Fernbedienung wird die Geschwindigkeit des S 7 Remote Trolley bis zur gewünschten Dauergeschwindigkeit geregelt.
- Seite 20 Justierung der Fernbedienung / Gebrauch des S 7 Remote im manuellen Betrieb Justierung der Fernbedienung Falls die Fernbedienung einmal nicht funktionieren sollte oder Sie eine neue Fernbedienung im Einsatz haben, muss eine Justierung durchgeführt werden. Die Justierung wird wie folgt durchgeführt: •...
- Seite 21 Gebrauch der Neigungskompensation / Einstellen der Neigungskompensation Gebrauch der Neigungskompensation Der S 7 Remote verfügt über eine automatische Neigungskompensationtechnik, die den Geradeauslauf in Schräglagen unterstützt und die Fliehkräfte reduziert. Im Normalfall ist diese Neigungskompensationstechnik ausgeschaltet, kann aber schnell aktiviert werden. Es ist empfehlenswert den S 7 Remote zuvor im Gelände auszuprobieren, bevor die Neigungskompensationstechnik das erste Mal eingesetzt wird.
- Seite 22 Einstellen des Geradeauslauf - elektronisch Einstellen des Geradeauslaufs Läuft der S 7 Remote nicht geradeaus weil das Golfbag einseitig beladen wurde, so kann der Geradeauslauf durch Trimmen der Motorleistungen neu eingestellt werden. Um die Trimmung vorzunehmen halten Sie die Funktionstaste Ihrer Fernbedienung und abwechselnd die Plus (+) oder Minus (-) Taste gedrückt.
- Seite 23 Einstellung des Geradeauslauf - mechanisch Einstellung des Geradeauslauf - mechanisch Falls Ihr Motocaddy nicht in der Spur bleibt haben Sie zusätzlich zur elektronischen Einstellung die Möglichkeit den Geradesauslauf des Vorderrades einzustellen. Das Problem kann verschiedene Ursachen haben wie mangelhafte Gurtbefestigung oder einseitige Beladung des Bags.
- Seite 24 S 7 - Gebrauch der USB-Schnittstelle / Nützliche Hinweise Gebrauch der USB-Schnittstelle Lösen Sie die Verschlusskappe des USB-Ports unterhalb des Doppelhandle und stellen Sie die Verbindung mit Hilfe eines USB-Kabels her (nicht mitgeliefert). Für die Dauer der Verbindung ist die Ladung gewährleistet. Bitte beachten Sie! Die abgegebene Stromstärke dient zur Ladeerhaltung und nicht zur Vollladung eines leeren Modules und ist immer abhängig vom Gesamtladezustand des Hauptakkus.
-
Seite 25: Konformitätserklärung
Konformitätserklärung Seite 25... -
Seite 26: Übersicht Zubehör
Übersicht Zubehör Multiadapter Multiadapter Multiadapter Multiadapter Multiadapter Multiadapter Multiadapter Multiadapter Multiadapter Schirmhalter Schirmhalter Schirmhalter Schirmhalter Schirmhalter Schirmhalter Scorekartenhalter Scorekartenhalter Scorekartenhalter Scorekartenhalter Scorekartenhalter Scorekartenhalter Smartphone/GPS Halter Smartphone/GPS Halter Smartphone/GPS Halter Smartphone/GPS Halter Smartphone/GPS Halter Smartphone/GPS Halter Smartphone/GPS Halter Smartphone/GPS Halter Smartphone/GPS Halter Rainsafe Regenschutz Rainsafe Regenschutz Rainsafe Regenschutz... - Seite 27 CaddyCheck CaddyCheck Modell Motocaddy Nehmen Sie von unserem jährlichen CaddyCheck Ge- brauch. Damit sichern Sie sich die einwandfreie Nutzung Serien-Nr. Motocaddy Ihres Motocaddy und vermeiden unnötige Folgekosten. 1. CaddyCheck 2. CaddyCheck Datum Datum km-Stand / km-Stand / Runden S7 Remote Prüfstatus...
-
Seite 28: Kompetenz Im E-Caddy-Segment
Kompetenz im E-Caddy-Segment B+M Golf Vertriebs-GmbH Pferdebachstraße 84a - 58455 Witten - Tel.: 0 23 02 / 914 08-0 - www.motocaddy.de Falls Sie einmal ein Problem mit Ihrem Motocaddy haben, kontaktieren Sie unsere Service-Hot-Line + 49 (0) 23 02 - 9 14 08 88 oder wenden Sie sich direkt an eines unserer Service-Center in Ihrer Nähe.
