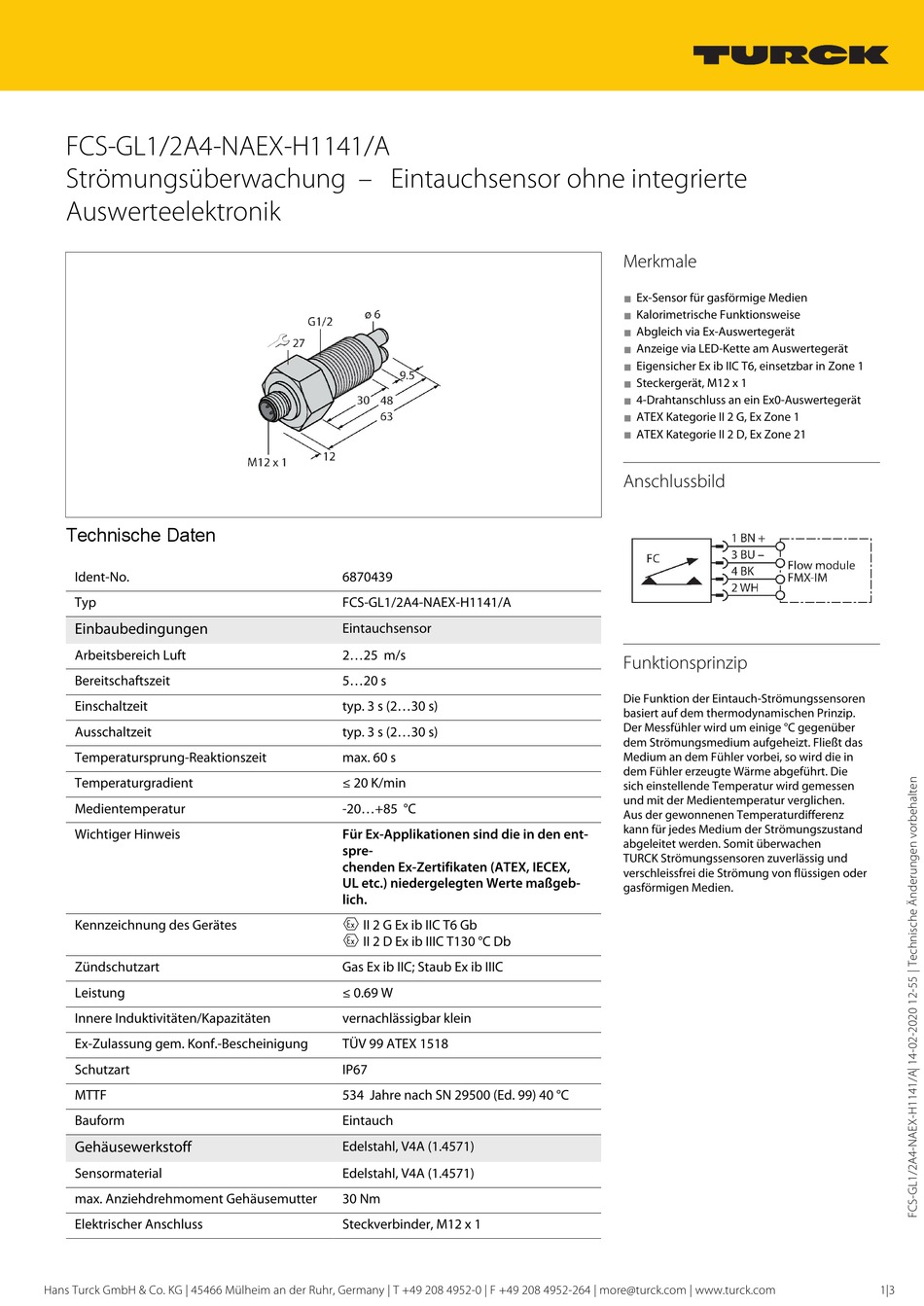

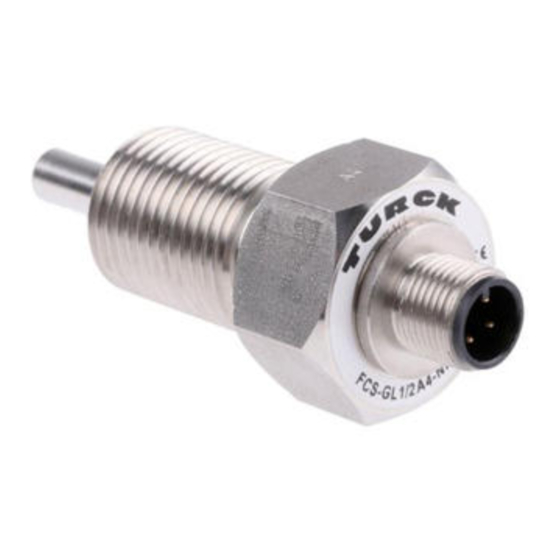

FCS-GL1/2A4-NAEX-H1141/A
Strömungsüberwachung – Eintauchsensor ohne integrierte
Auswerteelektronik
Technische Daten
Ident-No.
Typ
Einbaubedingungen
Arbeitsbereich Luft
Bereitschaftszeit
Einschaltzeit
Ausschaltzeit
Temperatursprung-Reaktionszeit
Temperaturgradient
Medientemperatur
Wichtiger Hinweis
Kennzeichnung des Gerätes
Zündschutzart
Leistung
Innere Induktivitäten/Kapazitäten
Ex-Zulassung gem. Konf.-Bescheinigung
Schutzart
MTTF
Bauform
Gehäusewerkstoff
Sensormaterial
max. Anziehdrehmoment Gehäusemutter
Elektrischer Anschluss
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
6870439
FCS-GL1/2A4-NAEX-H1141/A
Eintauchsensor
2...25  m/s
5...20 s
typ. 3 s (2...30 s)
typ. 3 s (2...30 s)
max. 60 s
≤ 20 K/min
-20...+85  °C
Für Ex-Applikationen sind die in den ent-
spre-
chenden Ex-Zertifikaten (ATEX, IECEX,
UL etc.) niedergelegten Werte maßgeb-
lich.
É II 2 G Ex ib IIC T6 Gb
É II 2 D Ex ib IIIC T130 °C Db
Gas Ex ib IIC; Staub Ex ib IIIC
≤ 0.69 W
vernachlässigbar klein
TÜV 99 ATEX 1518
IP67
534  Jahre nach SN 29500 (Ed. 99) 40 °C
Eintauch
Edelstahl, V4A (1.4571)
Edelstahl, V4A (1.4571)
30 Nm
Steckverbinder, M12 x 1
Merkmale
Ex‐Sensor für gasförmige Medien
Kalorimetrische Funktionsweise
Abgleich via Ex‐Auswertegerät
Anzeige via LED‐Kette am Auswertegerät
Eigensicher Ex ib IIC T6, einsetzbar in Zone 1
Steckergerät, M12 x 1
4‐Drahtanschluss an ein Ex0‐Auswertegerät
ATEX Kategorie II 2 G, Ex Zone 1
ATEX Kategorie II 2 D, Ex Zone 21
Anschlussbild
Funktionsprinzip
Die Funktion der Eintauch‐Strömungssensoren
basiert auf dem thermodynamischen Prinzip.
Der Messfühler wird um einige °C gegenüber
dem Strömungsmedium aufgeheizt. Fließt das
Medium an dem Fühler vorbei, so wird die in
dem Fühler erzeugte Wärme abgeführt. Die
sich einstellende Temperatur wird gemessen
und mit der Medientemperatur verglichen.
Aus der gewonnenen Temperaturdifferenz
kann für jedes Medium der Strömungszustand
abgeleitet werden. Somit überwachen
TURCK Strömungssensoren zuverlässig und
verschleissfrei die Strömung von flüssigen oder
gasförmigen Medien.
