Schischek InSwitch-R-L Montage

InSwitch-R-L
2 potenzialfreie Umschaltkontakte, vor Ort getrennt einstellbar, passend zu
Type Beschreibung
InSwitch-R-L Nachrüstbarer Hilfsschalter mit 2 getrennt justierbaren, potenzialfreien Umschaltkontakten

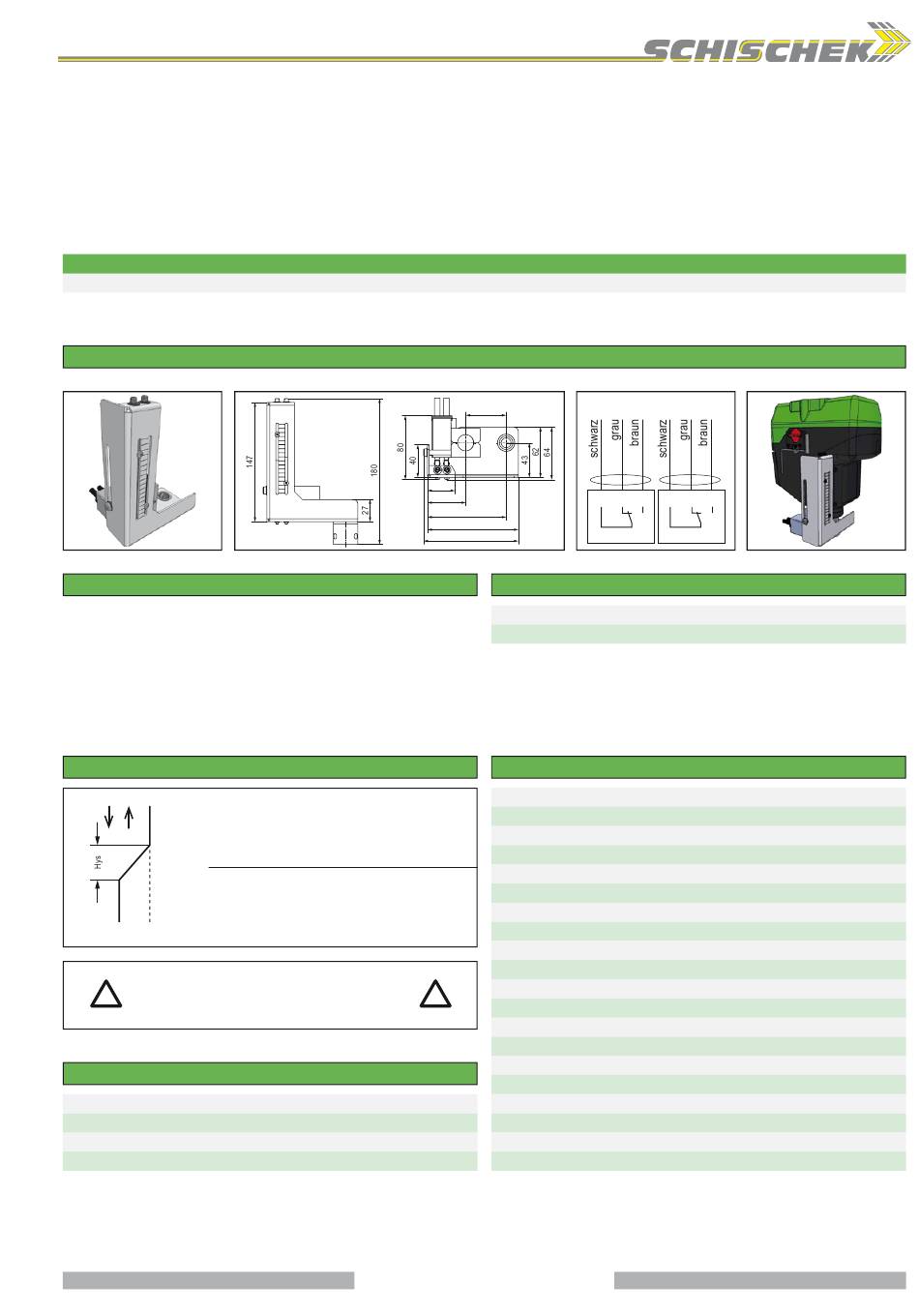

Produktansichten
InSwitch-R-L Abmessungen in mm
Beschreibung
InSwitch-R-L sind nachrüstbare Hilfsschalter für den Einsatz im sicheren Bereich. Diese
werden zur Endstellungs- oder Zwischenstellungssignalisation verwendet. Das Hilfsschalter-Set
InSwitch-R-L umfasst 2 potenzialfreie Umschalter in einem Umgehäuse, die unabhängig
voneinander justiert werden können. Die Justage ist auch während des Betriebs möglich.
InSwitch-R-L-Hilfsschalter passen zu allen InRun-Antrieben und werden direkt am Antrieb
an der Abtriebswelle des Antriebes montiert. Die Schalter werden mit je einem ca. 1 m langen
Kabelschwanz ausgeliefert und müssen über einen geeigneten Klemmkasten elektrisch ange-
schlossen werden. Passende Klemmkästen bietet das ...Box-Klemmkastensortiment.
Schaltwege
Schalthysterese (Hys)
Wiederholgenauigkeit
0 1
Achtung:
!
Die Anschlussleitungen sind vor
mechanischer Beschädigung zu schützen!
Zubehör
InBox /SW... Klemmkastensortiment
MKK-S... Klemmkastenhalterung
Schischek GmbH Germany, Mühlsteig 45, Gewerbegebiet Süd 5, 90579 Langenzenn, Tel. +49 9101 9081-0, Fax +49 9101 9081-77, E-Mail info-de@schischek.com
Linear-Hilfsschalter, nachrüstbar
34
47
min. 0,7 mm
max. 1,2 mm
0,1 mm
!
www.schischek.de
InRun
Schaltbild
0 ... 100 %
50
1 2
97
112
HS 1
117
Approbationen
IP-Schutz Schalter
IP-Schutz Gehäuse
Technische Daten
Montage am Antrieb
Funktion
Schaltleistungen
Mechanische Lebensdauer 2 × 10
Anschluss
Umgebungstemperatur
Wiederholgenauigkeit
Schalthysterese
Material Umgehäuse
Gehäusematerial Schalter
Material Schalter
Lieferumfang
E X P L O S I O N P R O O F
Stellantrieben
Änderungen vorbehalten!
Einbauort
Sicherer Bereich
Anbau am Antrieb
0 ... 100 %
3 1 2 3
HS 2
IP66 nach EN 60529
IP43 nach EN 60529
direkte Stellungsabnahme am Abtrieb des Antriebs
2 Hilfsschalter mit je einem potenzialfreien Umschalt-
kontakt
24 VAC/DC, 3 A – 240 VAC, 0,5 A
min. 5 V, 4 mA
6
Schaltspiele
Über je 1 Kabelschwanz, ca. 1 m Länge, 3 × 0,75 mm²,
Außendurchmesser je Leitung ~ Ø 7,2 mm
−50...+60 °C
siehe Schaltwege (Diagramm)
siehe Schaltwege (Diagramm)
Edelstahl 1.4301
Kunststoff, Thermoplast
Kontakte Silber, vergoldet
1 Umgehäuse mit 2 integrierten Hilfsschaltern inkl.
1 Schalterstückhalterung, 1 Schalterhalterung mit
Schalter, 1 Passschraube mit 2 Abstimmscheiben,
1 Überwurfmutter, 1 Dämpfungsscheibe,
1 Zylinderstift Ø 5 × 20 mm M3.
Für ...Run-75.100: zusätzlich 1 Abstandstift
InSwitch-R-L_de
V01 – 7. 1. 2014
1 / 2
