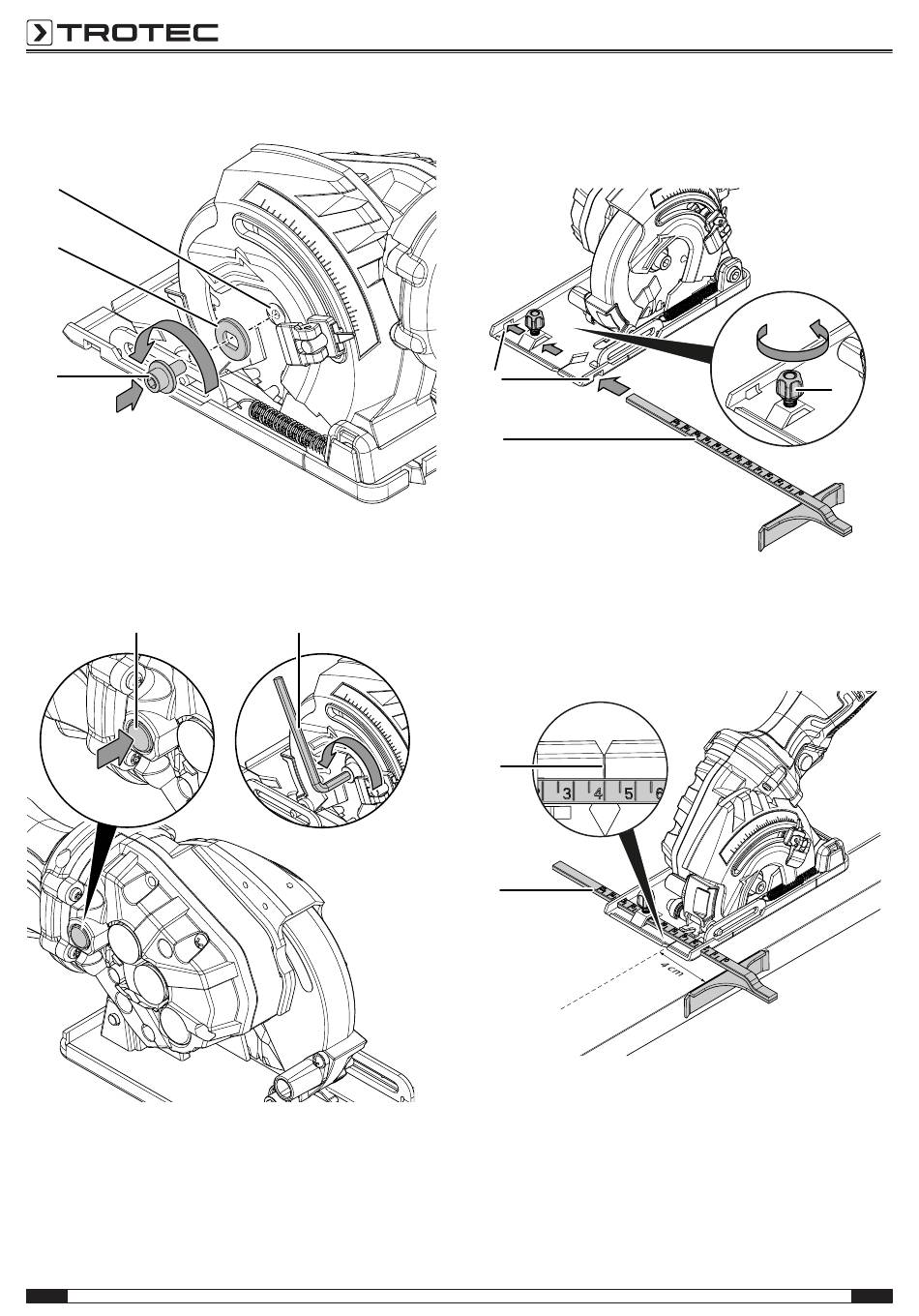

13. Setzen Sie den Spannflansch (26) wieder auf die
Sägeblattaufnahme (27).
27
26
23
14. Setzen Sie die Spannschraube (23) auf den
Spannflansch (26).
15. Betätigen Sie die Spindelarretierung (20) und halten Sie
diese gedrückt.
20
16. Ziehen Sie die Spannschraube (23) mit dem
Innensechskantschlüssel (14) fest.
17. Lassen Sie die Spindelarretierung (20) wieder los.
18. Überprüfen Sie das Sägeblatt auf richtige Arretierung.
19. Setzen Sie den Akku (10) wieder ein.
16
14
Akku-Mini-Handkreissäge PCSS 05-20V
Parallelanschlag montieren und einstellen
1. Lösen Sie die Flügelschraube (7) und setzen Sie den
Parallelanschlag (11) in die Parallelanschlagaufnahme (6)
ein.
6
11
2. Stellen Sie den gewünschten Abstand der Schnittlinie zum
Rand des Werkstücks (Schnittbreite) mithilfe der Skala auf
dem Parallelanschlag (11) und der Markierung (28) in der
Grundplatte ein.
Im nachfolgenden Bild sehen Sie als Beispiel die
Einstellung auf 4 cm:
28
11
3. Ziehen Sie die Flügelschraube (7) wieder fest.
7
