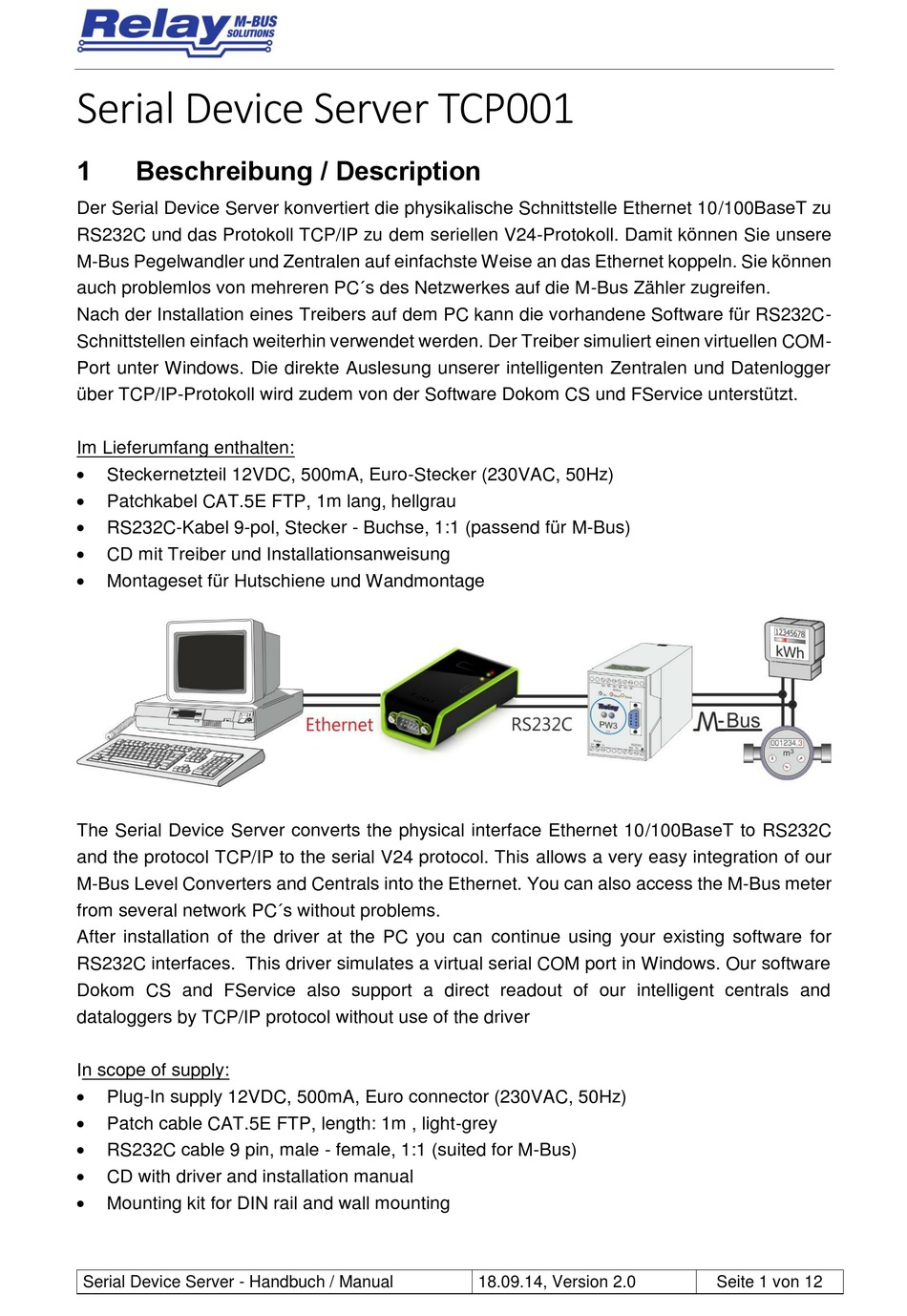

Serial Device Server TCP001
1
Beschreibung / Description
Der Serial Device Server konvertiert die physikalische Schnittstelle Ethernet 10/100BaseT zu
RS232C und das Protokoll TCP/IP zu dem seriellen V24-Protokoll. Damit können Sie unsere
M-Bus Pegelwandler und Zentralen auf einfachste Weise an das Ethernet koppeln. Sie können
auch problemlos von mehreren PC´s des Netzwerkes auf die M-Bus Zähler zugreifen.
Nach der Installation eines Treibers auf dem PC kann die vorhandene Software für RS232C-
Schnittstellen einfach weiterhin verwendet werden. Der Treiber simuliert einen virtuellen COM-
Port unter Windows. Die direkte Auslesung unserer intelligenten Zentralen und Datenlogger
über TCP/IP-Protokoll wird zudem von der Software Dokom CS und FService unterstützt.
Im Lieferumfang enthalten:
Steckernetzteil 12VDC, 500mA, Euro-Stecker (230VAC, 50Hz)
Patchkabel CAT.5E FTP, 1m lang, hellgrau
RS232C-Kabel 9-pol, Stecker - Buchse, 1:1 (passend für M-Bus)
CD mit Treiber und Installationsanweisung
Montageset für Hutschiene und Wandmontage
The Serial Device Server converts the physical interface Ethernet 10/100BaseT to RS232C
and the protocol TCP/IP to the serial V24 protocol. This allows a very easy integration of our
M-Bus Level Converters and Centrals into the Ethernet. You can also access the M-Bus meter
from several network PC´s without problems.
After installation of the driver at the PC you can continue using your existing software for
RS232C interfaces. This driver simulates a virtual serial COM port in Windows. Our software
Dokom CS and FService also support a direct readout of our intelligent centrals and
dataloggers by TCP/IP protocol without use of the driver
In scope of supply:
Plug-In supply 12VDC, 500mA, Euro connector (230VAC, 50Hz)
Patch cable CAT.5E FTP, length: 1m , light-grey
RS232C cable 9 pin, male - female, 1:1 (suited for M-Bus)
CD with driver and installation manual
Mounting kit for DIN rail and wall mounting
Serial Device Server - Handbuch / Manual
18.09.14, Version 2.0
Seite 1 von 12
Werbung
Inhaltszusammenfassung für Relay TCP001
- Seite 1 Serial Device Server TCP001 Beschreibung / Description Der Serial Device Server konvertiert die physikalische Schnittstelle Ethernet 10/100BaseT zu RS232C und das Protokoll TCP/IP zu dem seriellen V24-Protokoll. Damit können Sie unsere M-Bus Pegelwandler und Zentralen auf einfachste Weise an das Ethernet koppeln. Sie können auch problemlos von mehreren PC´s des Netzwerkes auf die M-Bus Zähler zugreifen.
-
Seite 2: Hardware Installation
Hardware Installation: Zuerst müssen Sie das Gerät komplett anschließen: Mitgeliefertes 12V Netzteil einstecken und verbinden Mitgeliefertes RS232C Kabel in das Gerät und den M-Bus Pegelwandler oder die M-Bus Zentrale einstecken (Kabel paßt für alle Pegelwandler und für die RS232C-, aber nicht für die MODEM-Schnittstellen der Zentralen) ... -
Seite 3: Montage / Mounting
Montage / Mounting: Das dem Serial Device Server beiliegende Montageset ermöglicht die dauerhafte Befestigung des Gerätes auf einer Wand bzw. Montageplatte oder auf einer Hutschiene TS35. The Serial Device Server can permanently be installed on a wall using a mounting plate or a DIN rail TS35 using the included mounting kit. -
Seite 4: It-Vorbereitungen / It Preparations
Der Konverter benutzt per Default den Port 1001 (veränderbar) für das TCP-Protokoll. Dieser Port muss in allen Firewalls freigegeben sein. The IT division of the network containing the TCP001 must define the following items: Fixed IP address must be identical to the IP range of the reading computer. Only the last number shall be different. -
Seite 5: Software-Installation
Software-Installation: Die Treiber-Software finden Sie auf unserer CD “Tools + Docs”, auf unserer Internet-Seite www.relay.de oder direkt beim Hersteller: http://tibbo.com/downloads/soi/tdst.html. Bitte starten Sie entsprechend Ihrem Betriebssystem die 32-Bit oder die 64-Bit Version des Installationsprogramms als Administrator. You can find the driver software on our CD “Tools + Docs”, on our homepage www.relay.de... - Seite 6 Einrichten des Device Servers / Setup of the device server Bitte starten Sie den Tibbo – DS Manager (Start – Programme – Tibbo – Tibbo Device Server Toolkit – Tibbo DS Manager. Please start the Tibbo – DS Manager (Start – Programs – Tibbo – Tibbo Device Server Toolkit –...
- Seite 7 Empfohlene Einstellungen für die Verwendung mit M-Bus Pegelwandlern: Recommended settings for use with M-Bus Level Converters: Markierte Werte ändern Change marked values übernimmt die Einstellungen und startet das Gerät neu stores settings and restarts the device Serial Device Server - Handbuch / Manual 18.09.14, Version 2.0 Seite 7 von 12...
- Seite 8 Empfohlene Einstellungen für die Verwendung mit M-Bus Zentralen / Datenloggern: Recommended settings for use with M-Bus Level Centrals / Data Loggers: Markierte Werte ändern Change marked values Baudrate = 57600: C3/C20 9600: W60/DR001 übernimmt die Einstellungen und startet das Gerät neu stores settings and restarts the device...
- Seite 9 Empfohlene Einstellungen für den Bridge-Modus (2 Geräte verkoppelt): Recommended settings for use in Bridge mode (2 device linked together): a) Gerät am M-Bus Pegelwandler / Device at M-Bus level converter Markierte Werte ändern Change marked values übernimmt die Einstellungen und startet das Gerät neu stores settings and restarts the...
- Seite 10 Empfohlene Einstellungen für den Bridge-Modus (2 Geräte verkoppelt): Recommended settings for use in Bridge mode (2 device linked together): b) Gerät am PC oder Controller / Device at PC or Controller Markierte Werte ändern Change marked values übernimmt die Einstellungen und startet das Gerät neu stores settings...
- Seite 11 Einrichten des virtuellen Ports / Setup of the virtual Port Als nächster Schritt folgt die Einrichtung eines virtuellen seriellen Ports in ihrem PC. Falls die verwendete M-Bus Software einen TP/IP Port statt serieller Ports anbietet, benötigen Sie den virtuellen Port nicht. Dann sollten Sie aber in diesem Fall aller Einstellungen der seriellen Parameter wie Baudrate, Parity und Data Bits korrekt vorgenommen haben.
- Seite 12 Bitte die folgenden Einstellungen vornehmen: Please do the following settings: Markierte Werte ändern Change marked values Browse for DS: Auswahl des Device Servers Select the Device Server Dann können Sie noch in der Karte “Default Serial Settings” die Parameter für die serielle Kommunikation nach dem Startup einstellen (Baudrate, Datenbits, Parität, Flow Control).
