Seite 1

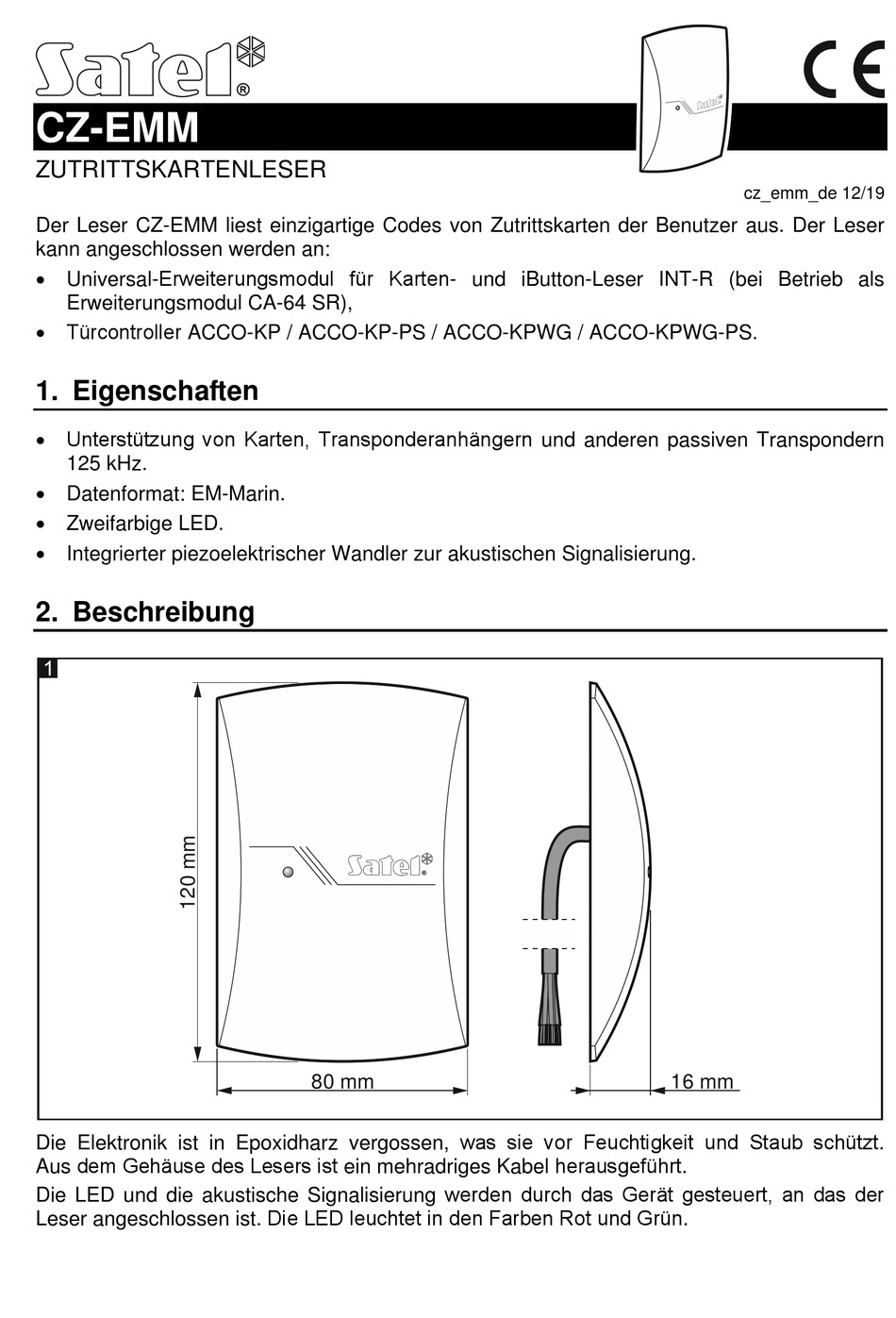

CZ-EMM ZUTRITTSKARTENLESER cz_emm_de 12/19 Der Leser CZ-EMM liest einzigartige Codes von Zutrittskarten der Benutzer aus. Der Leser kann angeschlossen werden an: Universal-Erweiterungsmodul für Karten- und iButton-Leser INT-R (bei Betrieb als Erweiterungsmodul CA-64 SR), Türcontroller ACCO-KP / ACCO-KP-PS / ACCO-KPWG / ACCO-KPWG-PS.
Seite 2
(die LED sollte sich unten befinden). Wenn Sie den Leser auf einer Metalloberfläche installieren, wird der Leseabstand der Karte verringert. Um dies zu vermeiden, können Sie die Unterlage CZ-EMM-POD verwenden, die im Angebot von SATEL erhältlich ist. Zwei an dasselbe Gerät angeschlossene Leser können in geringem Abstand voneinander betrieben werden.
Seite 3
SATEL CZ-EMM 7. Verbinden Sie die Leitungen mit den Klemmen des Gerätes gemäß folgender Tabelle. Klemmen Leitung Beschreibung Leser A Leser B Spannungsversorgung grün Daten SIGA / SIG1A SIGB / SIG1B blau Masse gelb piezoelektrischer Wandler grüne Farbe der LED...
Seite 4
CZ-EMM SATEL Die Konformitätserklärung ist unter der Adresse www.satel.eu/ce zu finden SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
