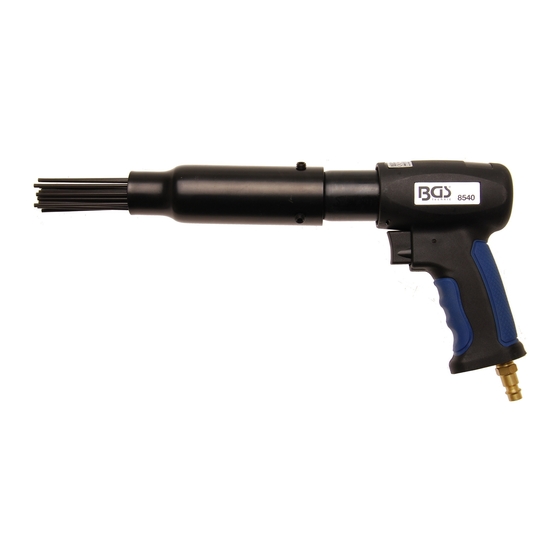

BGS technic 8540 Bedienungsanleitung

BGS technic 8540 Bedienungsanleitung

Druckluft-nadelentroster
Vorschau ausblenden Andere Handbücher für 8540:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

SPEZIFIKATIONEN
Luftverbrauch:
max. Schläge pro Minute:
Betriebsdruck:
Druckluftanschluss:
Empfohlener Schlauch-Ø:
Geräuschentwicklung:
Modell:
Vibration:
Gesamtlänge:
Gewicht:
ACHTUNG
Lesen und verstehen Sie alle Anweisungen und Informationen in dieser Bedienungsanleitung.
Die Nichtbeachtung der unten aufgeführten Anweisungen und Informationen kann zu schweren
Verletzungen und Schäden führen.
Bewahren Sie die Bedienungsanleitung für späteres Nachlesen an einem sicheren und trockenen Ort
auf.
SICHERHEITSHINWEISE
Sicherstellen, dass das Werkzeug sich in der Position OFF befindet, wenn es mit dem
Druckluftsystem verbunden wird.
Bei Verwendung von Druckluft-Werkzeugen immer eine zugelassene Schutzbrille tragen.
Tragen Sie eine geeignete Atemschutzmaske wenn Staub aufgewirbelt wird.
Nur Druckluft geeignetes Zubehör verwenden. Verletzungsrisiko.
Das Werkzeug von der Druckluftversorgung trennen, bevor Zubehör installiert wird oder
Wartungen durchgeführt werden oder das Gerät nicht in Gebrauch ist.
Immer das Werkzeug mit gesundem Menschenverstand betreiben. Tragen Sie keine weite
Kleidung oder Schmuck die von beweglichen Teilen erfasst werden da es zu Verletzungen
führen kann. Werkzeug nur in sicherer Entfernung von sich selbst und anderen betreiben.
Herstellerangaben des Druckluftsystems bei der Installation von Reglern, Filtern und
anderem Zubehör beachten.
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen.
DRUCKLUFTVERSORGUNG
Saubere Luft und korrekter Druck im Druckluftsystem ist für die Versorgung dieses Werkzeugs
unumgänglich. Der maximale Druck für dieses Werkzeug liegt bei 6.2 bar und ist für die meisten
Druckluft-Werkzeuge dieser Klasse empfohlen. Dem Abschnitt Technische Daten können Werte wie
der Arbeitsdruck und andere entnommen werden. Eine Erhöhung des Drucks ist erforderlich, wenn
Länge des Luftschlauchs oder andere Umstände zu einer Minderung des Drucks führen. So muss der
Druck von 6.2 eventuell auf 7.2 bar erhöht werden um einen Druck von 6.2 bar am Werkzeug zu
gewährleisten. Wasser im Schlauch und Kompressor führt zur Reduzierung der Leistungsfähigkeit
und Beschädigung des Druckluftgerätes. Entwässern Sie das Druckluft-System vor jedem Gebrauch.
Verwenden Sie einen Druckregler mit Manometer, wenn der Druck im Druckluftsystem zu hoch ist.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Druckluft-Nadelentroster
198 l/min. (7.0cfm)
3500 BPM
6.2 Bar (90psi)
6.3 mm (1/4")
10 mm (3/8")
LpA = 93 dB(A)
LwA = 104 dB(A)
XQ-518
ahd = 9.686 m/s²
K = 1.5 m/s²
330 mm
1900 g
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 8540
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
