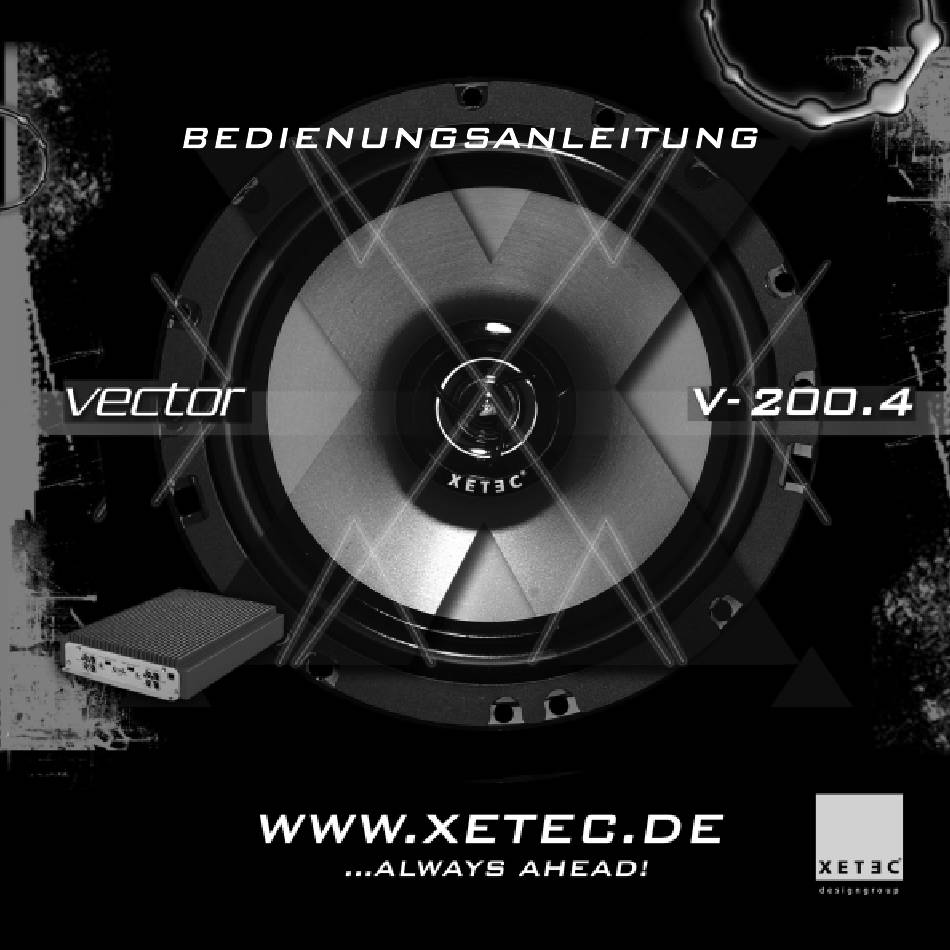

XETEC Vector V-200.4 Bedienungsanleitung
Vector serie ein 4-kanal car-audio-verstärke
Verwandte Anleitungen für XETEC Vector V-200.4
Inhaltszusammenfassung für XETEC Vector V-200.4
- Seite 2 XETEC design group GmbH www.xetec.de 05.2003...
- Seite 3 Defekt des Gerätes führen können. Im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler. Der XETEC V 200.4 ist ein 4-Kanal Car-Audio-Verstärker, der speziell für den Einsatz mit hochwertigen Compo- oder Coax-Lautsprechern konstruiert wurde, und besonders perfekt mit den XETEC Composystemen und Subwoofern harmoniert.
-
Seite 4: Sicherheit
Besonderheiten: • Unabhängige High- und Lowpassfilter: Hierdurch können sowohl Composysteme (Highpass), als auch Subwoofer (Lowpass) sowie Kombinationen aus jeweils zwei der genannten Optionen angetrieben werden. • Jeweils 2 Endstufen sind brückbar, so kann weit mehr als die doppelte Leistung entnommen werden. •... -
Seite 5: Normalbetrieb
Dieses Gerät ist in der Lage, sehr hohe Lautstärken zu reproduzieren, die bei exzessiver und langzeitzíger Exopsition zu bleibenden Hörschäden führen können. Gehen Sie daher bitte immer verantwortlich mit dem Lautstärkesteller um. XETEC design group GmbH übernimmt keine Verantwortung und Haftung für eventuell auftretende Gesundheitsschäden, die durch den Gebrauch dieses Gerätes auftreten können. - Seite 6 1.6 Zum Schluß wird dann die Batterie wieder angeklemmt und die Hauptsicherung eingesetzt. Beide Stromkabel (+ und Masse) müssen einen ausreichenden Querschnitt aufweisen, um eine einwandfreie Funktion des Gerätes zu ermöglichen. XETEC empfiehlt folgende Mindest-Querschnitte : Gesamtleistung der Anlage: 100 W...
- Seite 7 Lautsprecher ein. 2.4 Das Lautstärkeverhältnis von Front- und Rear-Lautsprechern, dem Subwoofer sowie die Übernahmefrequenzen der Hoch- und Tiefpass- filter lassen sich nun mit den entsprechenden Level-Einstellern justieren. XETEC empfiehlt folgende Übernahmefrequenzen: 16 cm Frontlautsprecher 16 cm Rearlautsprecher: Highpass 80-100 Hz...
- Seite 8 3. Bedienelemente und Input: 1. Cinch Line Inputs: Front Line-Eingänge vom Steuergerät/Radio 2. Level Pegelsteller 3. Lowpass Frequenz / Highpass Frequenz: justiert die obere und untere Eckfrequenz, bei welcher die Front-Lautsprecher noch arbeiten sollen. Die Werte bezeichnen den jeweiligen –3dB Punkt. 4.
- Seite 9 1. 12 V Strom-Eingang: Stromanschluß für +12 V und Masse (-) von der Fahrzeugbatterie 2. Remote-Anschluß: Remote-Eingang (oder Autom. Antenne) vom Steuergerät/Radio 3. Frontlautsprecher rechts 4. Frontlautsprecher links 5. Rearlautsprecher rechts 6. Realtautsprecher links 7. Sicherung Optionales Zubehör: XETEC „ParaQ-7" parametrischer Equalizer zur optimalen Klanganpassung – 9 –...
- Seite 10 • X-SMPS © by XETEC design group GmbH: „x-Switched-Mode-Power-Supply", high efficiency Schaltnetzteil • VCVS-Filter © by XETEC design group GmbH: „Voltage Controlled Voltage Source", Filter für die Frequenzweiche. • X-protect © by XETEC design group GmbH: Hochwirksame, schnelle Schutzschaltung. •...
- Seite 11 • Lautstärke des Radios zu hoch eingestellt. Erhöhen Sie am Verstärker die Front- und Rear-Levels. 3. Störgeräusche in den Lautsprechern • Schlechter Masseanschluß/-kontakt? • Mehrere Massepunkte statt einem verwendet? • Signalkabel in Nähe der Stromkabel verlegt? Konnten Sie den Fehler nicht beheben? Fragen Sie bitte Ihren XETEC-Fachhändler um Unterstützung! – 11 –...
