Montageanleitung Schaukel „simius1"
Artikel-Nr. 51 2018 402
3713

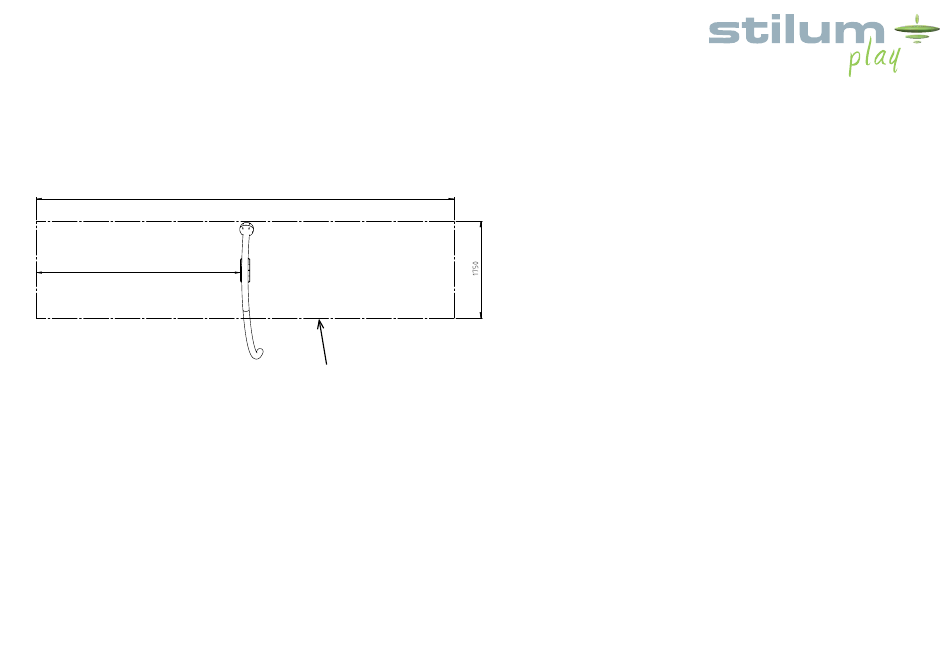

Skizze 3: Draufsicht
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
7600
Grundfläche des Mindestraums=
Aufprallfläche bei Verwendung von Naturböden mit
stossdämpfender Wirkung.
Bei Verwendung von synthetischem Fallschutz
verkürzt sich die Aufprallfläche in Schaukelrichtung
um jeweils 500 mm. Der Mindestraum bleibt jedoch
in seiner Gesamtheit erhalten.
A Mindestraum geändert
Rev
Änderung
6. Die Fundamentoberfläche säubern und das Spielgerät aufsetzen. Das vor-
montierte Gerät auf dem Fundament ausrichten und mittels der mitgelieferten
Schwerlastdübel im Fundament verschrauben.
7. Die gesamte Aufprallfläche mit einem der ausgeschriebenen Fallhöhe ent-
sprechenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: ca. 1400 mm
Empfohlener Boden: Sand, Holzschnitzel, Kies, synthetischer Fallschutz.
Hinweis: Fundamente von Einmastgeräten müssen zur regelmäßigen Ins-
pektion zugänglich sein.
8. Ketten mit Schaukelsitz an der Schaukelaufhängung verschrauben.
9. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen. Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
mit Feuchtigkeit braune Rostflecken.
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
einem feinen Schleifmittel (Korn 240) zu entfernen.
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Benennung
Name
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Datum
Draufsicht
Gez.
Simonis
30.04.18
Gepr.
Projekt
simius 1
Zeichnungsnummer
0503-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
10.12.218 SI
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Maßstab
1:30
Blatt
1
A3
Stand: 16.06.2020 S. 3
