Inhaltszusammenfassung für Megasat Campingman Kompakt 3

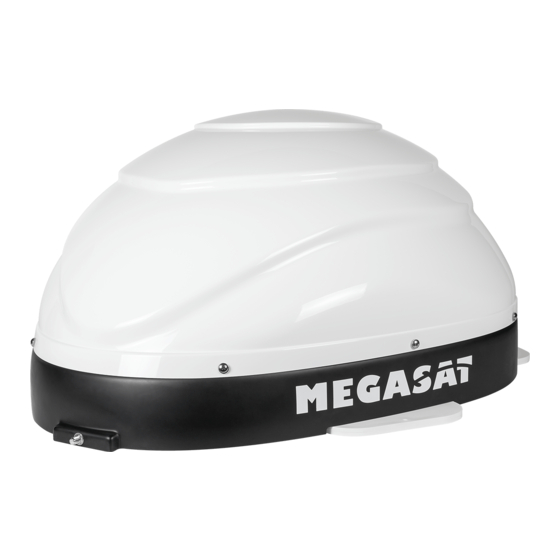

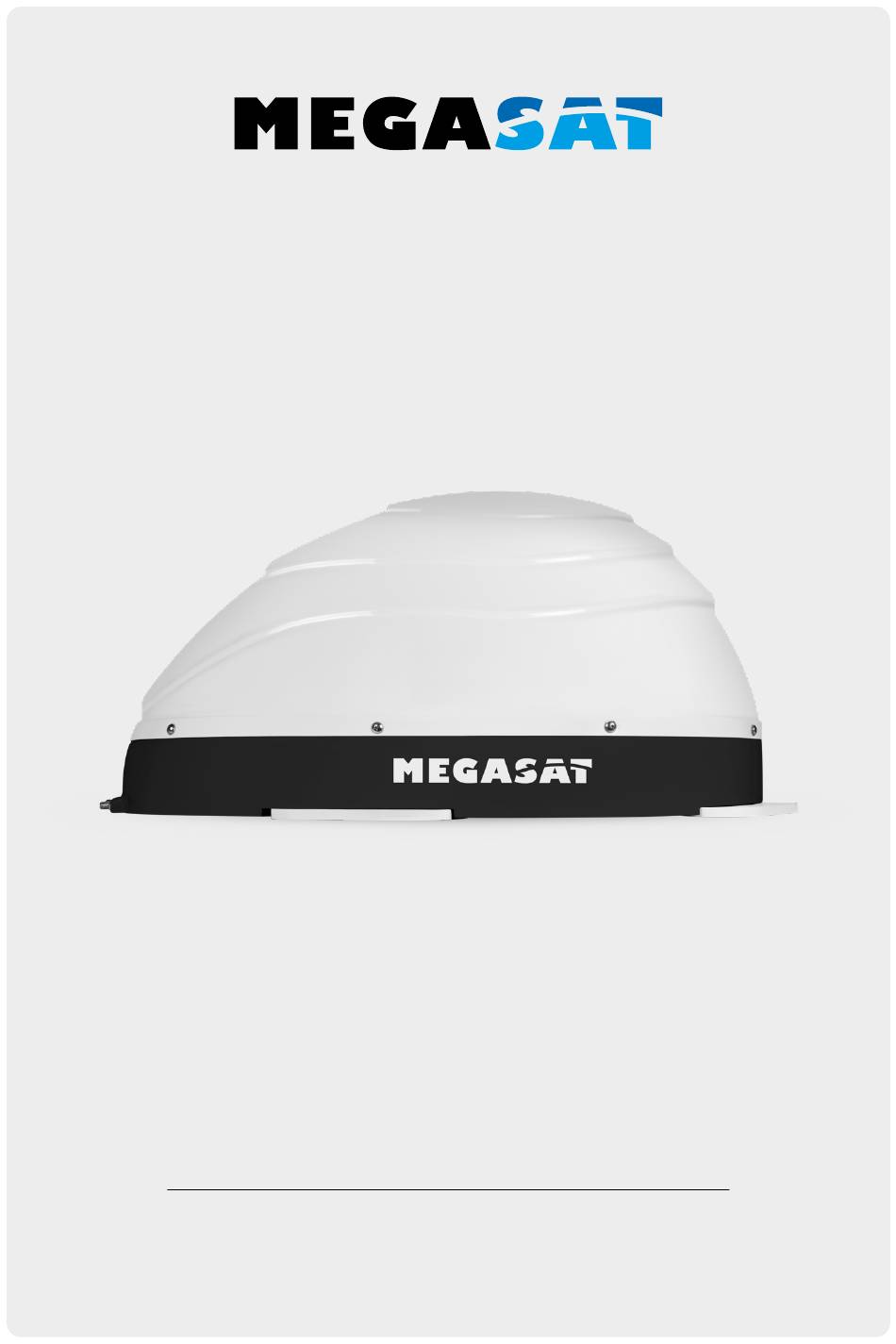

- Seite 1 Campingman Kompakt 3 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ................03 1.2 Lieferumfang ..................03 1.3 Systemkomponenten ................. 04 2. Installation 2.1 Installation auf dem Dach ..............05 2.2 Klebeanleitung ..................06 2.3 Installation im Innenbereich ............. 07 2.4 Anschluss der Komponenten ............08 2.5 Das Steuergerät ................... -
Seite 3: Einführung
ƒ Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsmaterialien spielen, es besteht Erstickungsgefahr. 1.2 Lieferumfang ƒ 1x Campingman Kompakt 3 ƒ 1x Steuergerät inkl. Stromkabel ƒ 1x Koaxialkabel (1 m) ƒ 1x Koaxialkabel (10 m) ƒ 1x Dachdurchführung ƒ... -
Seite 4: Systemkomponenten
1. Einführung 1.3 Systemkomponenten Öffnen Sie den Karton und entnehmen Sie das Steuergerät, die Anschlusska- bel und das Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus dem Karton. Stellen Sie die Anlage niemals auf den Kopf! ACHTUNG! Entfernen Sie vor der Montage die mit „LOCK“... -
Seite 5: Installation
2. Installation Grundsätzlich empfehlen wir den Einbau durch Ihren Fachhändler oder eine Fachwerkstatt vornehmen zu lassen! Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe entsprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung! Allgemeines Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im Freien. -
Seite 6: Klebeanleitung
2. Installation 5. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Kör- nung) leicht an und säubern Sie die Fläche erneut mit dem Reiniger und lassen Sie den Reiniger ca. 10 Minuten ablüften. ACHTUNG: Flächen an- schließend nicht mehr berühren. 6. -
Seite 7: Installation Im Innenbereich
ƒ Verbinden Sie das Steuergerät mit dem Fernseher bzw. Sat-Receiver (1 m Koaxialkabel mit F-Stecker von „RECEIVER“ zum Sat-Receiver) Hinweis: Beim Campingman Kompakt 3 Twin schließen Sie ein zweites Koaxialkabel von der Antenne direkt an den zweiten Fernseher bzw. Sat-Receiver an. DEUTSCH... -
Seite 8: Anschluss Der Komponenten
Kabel, um Kurzschlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel. Schließen Sie die Antenne wie auf der Abbildung dargestellt an: Zweiter Anschluss nur bei Campingman Kompakt 3 Twin Fernseher 2 12 V DC 5 A oder mit dem optionalen Netzteil 230 V AC / 12 V DC 5A... -
Seite 9: Das Steuergerät
2. Installation 2.5 Das Steuergerät Standby-Taste Aktueller Satellit Satellitenauswahl Bestätigung Status-LEDs Grundposition (Keine Funktion) Anschluss für externes Anschluss zur Antenne Netzteil (optional) Anschluss zum Stromversorgung TV / Receiver (12 Volt) Achtung: Schließen Sie das Steuergerät immer über eine mit 7 Ampere abgesicherte und mind. -
Seite 10: Satellitenübertragung
2. Installation 2.6 Satellitenübertragung Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satel- liten aus, der sich in 35.000 km Höhe über der Erde befindet. Mit einer Emp- fangsstation wie der Antenne und einem Satelliten Receiver werden die Signa- le vom Satelliten empfangen und verarbeitet. -
Seite 11: Einstellwerte Für Den Skew
3. Einstellwerte für den Skew Skew-Einstellungswerte für europäische Hauptstädte Folgende Einstellungen müssen Sie nur beim Campingman Kompakt 3 (ohne Auto Skew) vornehmen! Signale in vertikaler (rot) und horizontaler 0° (blau) Linie haben einen Versatz von genau 90° zueinander. Durch die unterschiedli- che Position der Satelliten, abhängig von... -
Seite 12: Satellitensuche Mit Dem Steuergerät
4. Satellitensuche mit dem Steuergerät 4.1 Bezeichnung der jeweiligen LEDs und Tasten Such-LED Satelliten-LED Blinkt während der Satelliten-Suche Astra 4 (4° Ost) Empfangs-LED Satelliten-LED Leuchtet bei gefundenem Satelliten Hotbird (13° Ost) Error-LED Satelliten-LED Leuchtet bei einer Fehlfunktion Hispasat (30° West) Bluetooth-LED Satelliten-LED Leuchtet bei Verbindung... -
Seite 13: Satellitensuche
4. Satellitensuche mit dem Steuergerät 4.2 Satellitensuche Schalten Sie das Steuergerät an der Standby-Taste ein. Die Such-LED blinkt während des Suchvorgangs grün. Die Satelliten-LED des zuletzt vewendeten Satelliten blinkt grün. Um den Satelliten zu wechseln, müssen Sie innerhalb von ca. 3-5 Sek., während die LEDs blinken, den Satelliten mit den Pfeiltasten wechseln. -
Seite 14: Mobil-App Zur Steuerung Der Antenne
Steuergerät können vorgenommen werden. Die App ist kostenlos im App Store (iOS) oder im Google Play Store (Android) erhältlich. Suchen Sie im jeweiligen Store nach dem Namen „Megasat“. Hinweis: Achten Sie darauf, dass Bluetooth im Mobilgerät aktivert ist und ®... -
Seite 15: Bluetooth ® -Verbindung Trennen
5. Mobil-App zur Steuerung der Antenne 3. Auf der Hauptoberfläche der App gibt es nun verschiedene Optionen: Firmware-Update der Antenne CAMPINGMAN KOMPAKT 3 Satelliten wechseln Bluetooth -Verbindung trennen ® DEUTSCH... -
Seite 16: Firmware-Update Der Antenne
5. Mobil-App zur Steuerung der Antenne 5.2 Firmware-Update der Antenne 1. Tippen Sie auf die Schaltfläche, um das Update-Menü zu öffnen. CAMPINGMAN KOMPAKT 3 2. Die App prüft, ob aktuell eine neuere Version der Firmware verfügbar ist: Reading data from server... -
Seite 17: Satellit Wechseln
5. Mobil-App zur Steuerung der Antenne 5.3 Satellit wechseln 1. Tippen Sie auf die Schaltfläche um die Satelliten-Liste zu öffnen. 2. Wählen Sie den gewünschten Satelliten aus. Nach ca. 3-5 Se- kunden wird dieser automatisch gesucht. AS1 Astra 1 (19,2° Ost) AS2 Astra 2 (28,2°... -
Seite 18: Fehlerbehebung
6. Fehlerbehebung Kein Satellitensignal Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, führen zu einem Verlust des Signals. Wenn das Satellitensi- gnal durch schwere Wetterbedingungen verloren geht, wird das laufende Pro- gramm des Fernsehers bzw. Receivers unterbrochen (das Bild wird verpixeln, einfrieren oder verschwinden). -
Seite 19: Ausleuchtzone
7. Ausleuchtzone Astra 1 Hotbird Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. DEUTSCH... -
Seite 20: Montageabmessungen
8. Montageabmessungen 806 mm DEUTSCH... -
Seite 21: Technische Details
Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Daten können jederzeit und ohne vorherige Ankündigung geändert werden. Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU... -
Seite 22: Produktregistrierung
PRODUKTREGISTRIERUNG Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt. Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv Das Formular finden Sie unter Support a Produktregistrierung Version: 1.0 (August 2020) - Seite 23 Campingman Kompakt 3 user manual...
