MVP 554
AUDI
A4 1.9 TDI (B7) 2005--> ✪ BKE
A4 1.9 TDI (B7) 2006--> ✪ BRB
A4 2.0 TDI (B7) 2005--> ✪ BLB
A4 2.0 TDI (B7) 2006--> ✪ BPW
A4 2.0 TDI (B7) 2006--> ✪ BRE
A6 2.0 TDI 2006--> ✪ BRE
A6 2.0 TDI 2005--> ✪ BLB
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrol-
lera att samtliga ingående detaljer enligt punkt A finns. Översiktsbilder,
ej detaljåtergivna.
B. Montering av värmaren
1. Rengör noga där värmaren ska sitta på oljetråget.

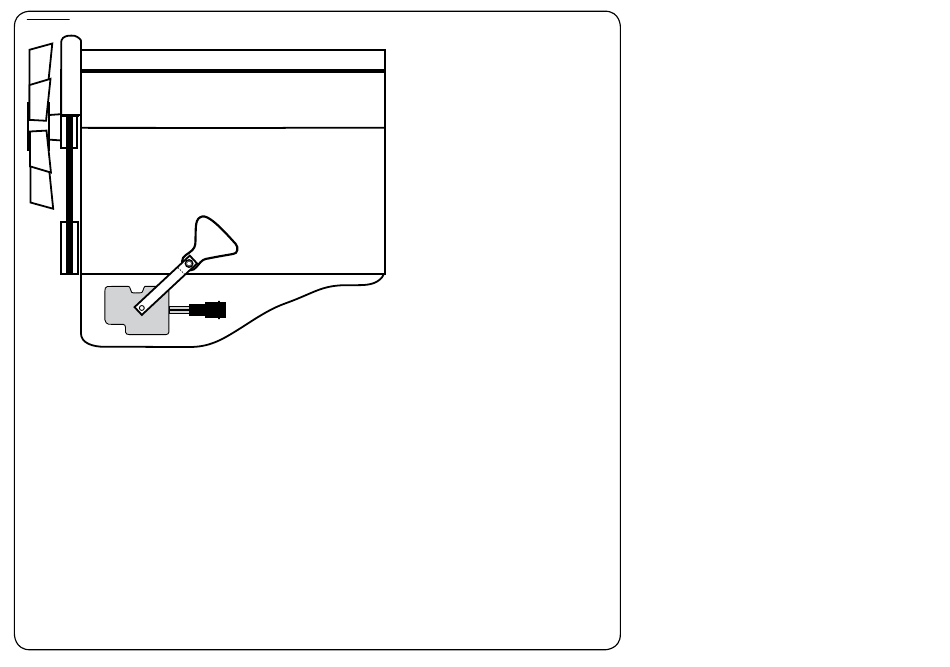

2. Placera värmaren på oljetråget (bakom generatorn) och spänn fast värma-
ren med medföljande spännjärn. Använd befintlig skruv till motorfästet.
3. Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingen mellan motorvärmare och kabel helt i botten så att
O-ringen tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa
några droppar olja på O-ringen. Detta underlättar sammankopplingen.
Det är mycket viktigt att kopplingen utföres på detta sätt.
C
Montering av apparatintag
1. Se separat bifogad monteringsinstruktion.
E. Viktigt
1. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
2. Använd endast Calix MS kabel för anslutning till elnätet.
3. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
4. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm.
(Gäller även turboaggregat.) Använd annars Calix Strålningsskydd.
5. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslangarna
med kopplingsledningarna fixeras med de medföljande klämmorna så
tätt intill snabbkopplingsdonet som möjligt.
F.
Varning
Avbrott kan ske i värmeelementet om
•
Garantin är ej i kraft i dessa fall.
= Motortyp
✪ = Moottorityyppi
= Engine model
värmaren ansluts till intermittent (pulserande) spänning
10.01.20
