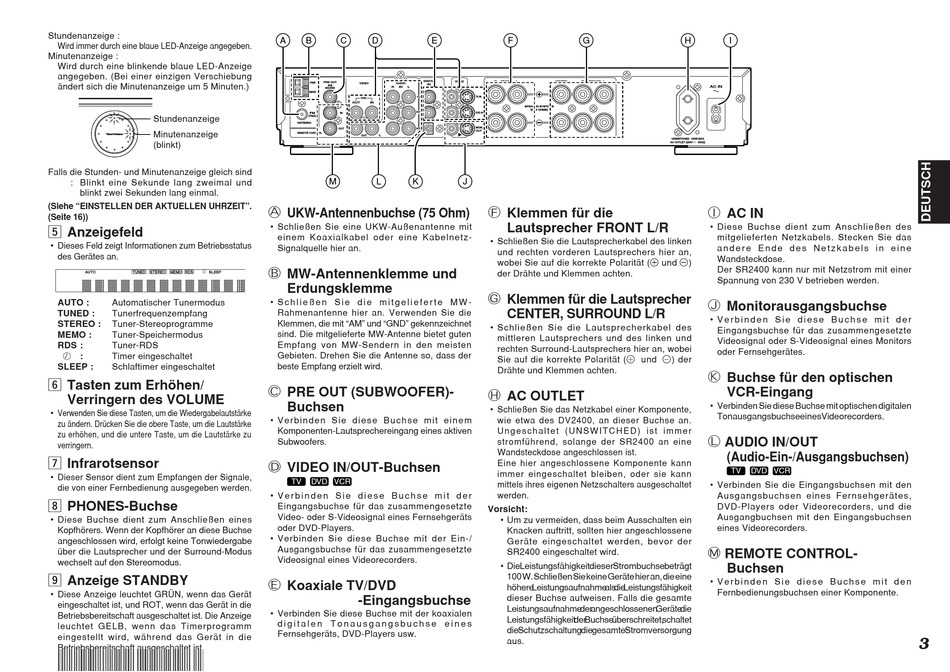

Stundenanzeige :
Wird immer durch eine blaue LED-Anzeige angegeben.
Minutenanzeige :
Wird durch eine blinkende blaue LED-Anzeige
angegeben. (Bei einer einzigen Verschiebung
ändert sich die Minutenanzeige um 5 Minuten.)
Stundenanzeige
Minutenanzeige
Time / Volume
(blinkt)
Falls die Stunden- und Minutenanzeige gleich sind
PHONES
: Blinkt eine Sekunde lang zweimal und
blinkt zwei Sekunden lang einmal.
(Siehe "EINSTELLEN DER AKTUELLEN UHRZEIT".
(Seite 16))
b Anzeigefeld
• Dieses Feld zeigt Informationen zum Betriebsstatus
des Gerätes an.
AUTO :
Automatischer Tunermodus
TUNED :
Tunerfrequenzempfang
STEREO :
Tuner-Stereoprogramme
MEMO :
Tuner-Speichermodus
RDS :
Tuner-RDS
:
Timer eingeschaltet
SLEEP :
Schlaftimer eingeschaltet
n Tasten zum Erhöhen/
Verringern des VOLUME
• Verwenden Sie diese Tasten, um die Wiedergabelautstärke
zu ändern. Drücken Sie die obere Taste, um die Lautstärke
zu erhöhen, und die untere Taste, um die Lautstärke zu
verringern.
m Infrarotsensor
• Dieser Sensor dient zum Empfangen der Signale,
die von einer Fernbedienung ausgegeben werden.
, PHONES-Buchse
• Diese Buchse dient zum Anschließen eines
Kopfhörers. Wenn der Kopfhörer an diese Buchse
angeschlossen wird, erfolgt keine Tonwiedergabe
über die Lautsprecher und der Surround-Modus
wechselt auf den Stereomodus.
. Anzeige STANDBY
• Diese Anzeige leuchtet GRÜN, wenn das Gerät
eingeschaltet ist, und ROT, wenn das Gerät in die
Betriebsbereitschaft ausgeschaltet ist. Die Anzeige
leuchtet GELB, wenn das Timerprogramm
eingestellt wird, während das Gerät in die
Betriebsbereitschaft ausgeschaltet ist.
A
B
C
D
E
DIGTAL
DIGTAL
AM
AM
PRE OUT
PRE OUT
VIDEO
VIDEO
AUDIO
AUDIO
IN
IN
SUB
SUB
R R
IN
IN
L L
WOOFER
WOOFER
GND
GND
TV
TV
VCR
VCR
OUT
OUT
IN
IN
IN IN
DVD
DVD
FM
FM
Ω ) )
(75Ω
(75
VCR
VCR
ANTENNA
ANTENNA
OUT
OUT
VCR
VCR
REMOTE CONTROL
REMOTE CONTROL
R R
OUT
OUT
L L
SR2400
M
L
K
A UKW-Antennenbuchse (75 Ohm)
• Schließen Sie eine UKW-Außenantenne mit
einem Koaxialkabel oder eine Kabelnetz-
Signalquelle hier an.
B MW-Antennenklemme und
Erdungsklemme
• S c h l i e ß e n S i e d i e m i t g e l i e f e r t e M W -
Rahmenantenne hier an. Verwenden Sie die
Klemmen, die mit "AM" und "GND" gekennzeichnet
sind. Die mitgelieferte MW-Antenne bietet guten
Empfang von MW-Sendern in den meisten
Gebieten. Drehen Sie die Antenne so, dass der
beste Empfang erzielt wird.
C PRE OUT (SUBWOOFER)-
Buchsen
• Verbinden Sie diese Buchse mit einem
Komponenten-Lautsprechereingang eines aktiven
Subwoofers.
D VIDEO IN/OUT-Buchsen
TV
DVD VCR
• V e r b i n d e n S i e d i e s e B u c h s e m i t d e r
Eingangsbuchse für das zusammengesetzte
Video- oder S-Videosignal eines Fernsehgeräts
oder DVD-Players.
• Verbinden Sie diese Buchse mit der Ein-/
Ausgangsbuchse für das zusammengesetzte
Videosignal eines Videorecorders.
E Koaxiale TV/DVD
-Eingangsbuchse
• Verbinden Sie diese Buchse mit der koaxialen
d i g i t a l e n T o n a u s g a n g s b u c h s e e i n e s
Fernsehgeräts, DVD-Players usw.
F
G
VIDEO
VIDEO
R R
FRONT
FRONT
L L
CENTER
CENTER
R R
SURROUND
SURROUND
L L
S-VIDEO
S-VIDEO
TV IN
TV IN
SPEAKER SYSTEMS
SPEAKER SYSTEMS
(6-16 OHMS)
(6-16 OHMS)
DVD IN
DVD IN
MON.
MON.
OUT
OUT
J
F Klemmen für die
Lautsprecher FRONT L/R
• Schließen Sie die Lautsprecherkabel des linken
und rechten vorderen Lautsprechers hier an,
wobei Sie auf die korrekte Polarität (
der Drähte und Klemmen achten.
G Klemmen für die Lautsprecher
CENTER, SURROUND L/R
• Schließen Sie die Lautsprecherkabel des
mittleren Lautsprechers und des linken und
rechten Surround-Lautsprechers hier an, wobei
Sie auf die korrekte Polarität (
Drähte und Klemmen achten.
H AC OUTLET
• Schließen Sie das Netzkabel einer Komponente,
wie etwa des DV2400, an dieser Buchse an.
U n g e s c h a l t e t ( U N S W I T C H E D ) i s t i m m e r
stromführend, solange der SR2400 an eine
Wandsteckdose angeschlossen ist.
Eine hier angeschlossene Komponente kann
immer eingeschaltet bleiben, oder sie kann
mittels ihres eigenen Netzschalters ausgeschaltet
werden.
Vorsicht:
• Um zu vermeiden, dass beim Ausschalten ein
Knacken auftritt, sollten hier angeschlossene
Geräte eingeschaltet werden, bevor der
SR2400 eingeschaltet wird.
• Die Leistungsfähigkeit dieser Strombuchse beträgt
100 W. Schließen Sie keine Geräte hier an, die eine
höhere Leistungsaufnahme als die Leistungsfähigkeit
dieser Buchse aufweisen. Falls die gesamte
Leistungsaufnahme der angeschlossenen Geräte die
Leistungsfähigkeit der Buchse überschreitet, schaltet
die Schutzschaltung die gesamte Stromversorgung
aus.
H
I
AC IN
AC IN
UNSWITCHED 100W MAX
UNSWITCHED 100W MAX
AC OUTLET (230V
AC OUTLET (230V
50HZ)
50HZ)
I AC IN
• Diese Buchse dient zum Anschließen des
mitgelieferten Netzkabels. Stecken Sie das
a n d e r e E n d e d e s N e t z k a b e l s i n e i n e
Wandsteckdose.
und
)
Der SR2400 kann nur mit Netzstrom mit einer
Spannung von 230 V betrieben werden.
J Monitorausgangsbuchse
• V e r b i n d e n S i e d i e s e B u c h s e m i t d e r
Eingangsbuchse für das zusammengesetzte
Videosignal oder S-Videosignal eines Monitors
oder Fernsehgerätes.
und
) der
K Buchse für den optischen
VCR-Eingang
• Verbinden Sie diese Buchse mit optischen digitalen
Tonausgangsbuchse eines Videorecorders.
L AUDIO IN/OUT
(Audio-Ein-/Ausgangsbuchsen)
TV
DVD VCR
• Verbinden Sie die Eingangsbuchsen mit den
Ausgangsbuchsen eines Fernsehgerätes,
DVD-Players oder Videorecorders, und die
Ausgangbuchsen mit den Eingangsbuchsen
eines Videorecorders.
M REMOTE CONTROL-
Buchsen
• V e r b i n d e n S i e d i e s e B u c h s e m i t d e n
Fernbedienungsbuchsen einer Komponente.
3
