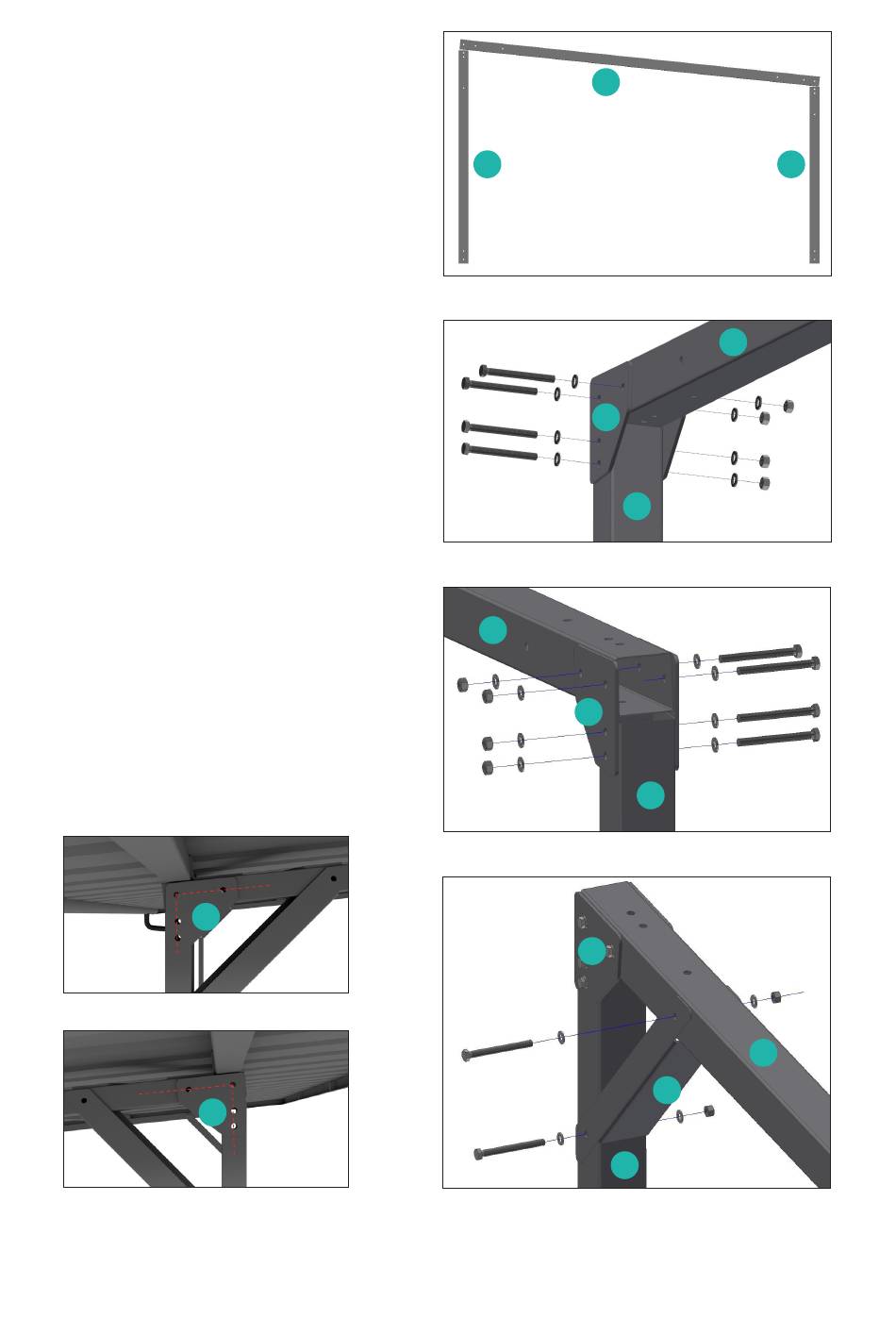

5. Montage der Diagonalträger
Legen Sie sich die Stützen (2), (3) und den
Diagonalträger (4) entsprechend der gewünschten
Ausrichtung neben die beiden Füßen (1) hin.
5.1 Befestigung der Stütze
Montageschritte:
Befestigen Sie die Stütze (2) an Träger (4) mit
zwei Blechen (5), vier M16x120 Schrauben,
acht Unterlegscheiben und vier Muttern.
Befestigen Sie die Stütze (3) an Träger (4) mit
zwei Blechen (6), zwei M16x120 Schrauben,
vier Unterlegscheiben und zwei Muttern.
Befestigen Sie die Querstrebe (7) zwischen Stütze
(2) und Träger (4) mit zwei M16x120 Schrauben,
vier Unterlegscheiben und zwei Muttern.
Befestigen Sie die Querstrebe (8) zwischen
Stütze (3) und Träger (4) mit zwei M16x120
Schrauben, vier Unterlegscheiben und zwei
Muttern, ähnlich dem vorherigen Schritt
Bild 5.1-1.1
Bild 5.1-1.2
10
Montageanleitung
6
5
4
2
Bild 5.-1
5
Bild 5.1-1
4
6
Bild 5.1-2
5
Bild 5.1-3
3
4
2
3
4
7
2
