Montageanleitung Sandkasten „columbus"
Artikel-Nr. 511101401
1
2
4
A
5
B
C
D
E
2780
F
Beton
1
2
Z:\Austausch\Austausch\Conradi-Kaiser Serie\Conradi+Kaiser Serie\Spielgeräte\Sandspielgeräte\0130-00-00 Columbus\0130-00-00 Columbus-04-FP

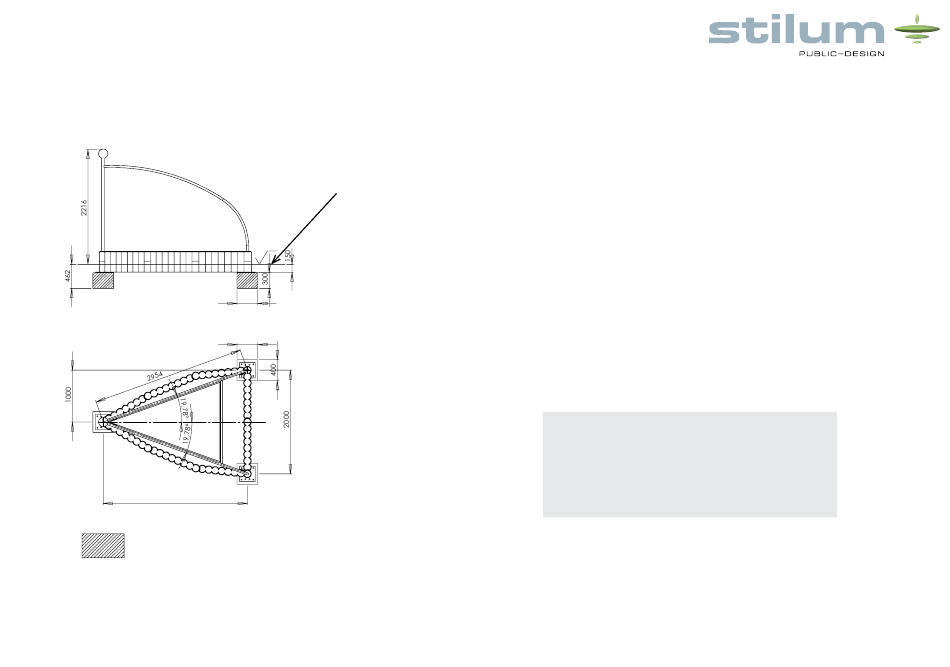

Skizze 2: Ansicht mit Fundamenten
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
3
4
5
6
7
Spielebene
OK
400
400
3
4
Zust.
Maßstab 1:30
Allgemein-
toleranzen
Sandkiste-Columbus
DIN 7168-m
Datum
Name
25.06.14
Gru
Bearb.
Fundamentplan
Gepr.
Norm
Fertigung
51.1101.401-04
6
7
8
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Sicherheitsfreiraums (siehe Zeichnung 3: 6800 x 6000 mm.)
A
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
B
3. Bodenaushub für 3 Fundamente gem. der angegebenen Maße
(LxBxH 400 x 400 x 300 mm) nach Zeichnung 2 vornehmen.
Nach Aushub Fundamentsohlenen verdichten.
Hinweis: Die Sandkasten wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
C
4. Betonfundamente gem. der angegebenen Maße mit mittig eingebrachter,
horizontaler Bewehrung (BST 500 S)
in der Güte C 20/25 erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Beton
D
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Maßstab 1:30
Allgemein-
toleranzen
Sandkiste-Columbus
DIN 7168-m
Betongüte C 20/25
Datum
Name
Bearb.
25.06.14
Gru
Fundamentplan
Gepr.
Norm
Fertigung
51.1101.401-04
E
Name
Änderung
Datum
A3
Bl.
8
A
B
C
D
E
A3
Bl.
Stand: 26.06.2015 · S. 2
· MSö/DK
