Inhaltszusammenfassung für Erbauer ERN635ATL-I
- Seite 1 ERN635ATL-I BX220IM 1/2" AIR DRILL...
- Seite 16 ERN635ATL-I de garantie PERCEUSE PNEUMATIQUE 1/2"...
- Seite 34 ERN635ATL-I gwarancji WIERTARKA PNEUMATYCZNA 1/2"...
- Seite 52 Jahre ERN635ATL-I Garantie 1/2" DRUCKLUFTBOHRER...
- Seite 53 Herzlichen Glückwunsch zum Kauf eines Qualitäts-Elektrowerkzeugs von Kingfisher International Products B.V.. Sie haben ein zuverlässiges Produkt erworben. Zu Ihrer Sicherheit gilt für dieses Elektrowerkzeug eine Garantie von 2 Jahren, deren Bedingungen im Folgenden erläutert werden. Wenden Sie sich an Ihren Händler, falls an diesem Gerät innerhalb der Garantiezeit Störungen auftreten.
- Seite 54 ALLGEMEINE SICHERHEITSREGELN WARNHINWEIS! Unsachgemäßer Gebrauch oder unsachgemäße Wartung dieses Werkzeugs kann zu Personen- und/oder Sachschäden fü hren. Lesen und verstehen Sie alle Warnhinweise und Betriebsanleitungen, bevor Sie dieses Werkzeug benutzen. Bei der Benutzung dieses Werkzeugs müssen stets grundlegende Sicherheitsvorkehrungen befolgt werden, um die Gefahr von Personen- und/oder Sachschä...
- Seite 55 9. Halten Sie den Luftzufü hrschlauch fern von Hitze, Öl und scharfen Kanten. 10. Überprüfen Sie den Luftzuführschlauch vor jedem Gebrauch auf Verschleiß und/oder Lecks. Achten Sie darauf, dass alle Verbindungen dicht und sicher sind. 11. Verwenden Sie das Werkzeug nur für den bestimmungsgemäßen Gebrauch. 12.
- Seite 56 7. Unterbrechen Sie stets die Luftzufuhr zum Werkzeug, wenn Sie es nicht sofort verwenden, so vermeiden Sie ein ungewolltes Einschalten. 8. Warten Sie immer, bis das Werkzeug vollstä ndig zum Stillstand gekommen ist, bevor Sie es ablegen. 9. Werfen Sie die Sicherheitshinweise nicht weg, geben Sie sie dem Bediener. 10.
- Seite 57 AUFBAU LUFTSYSTEM: 1. Druckluftwerkzeug 6. Absperrventil 11. Lufttrockner 2. Luftschlauch 3/8" 7. Schlauchpeitsche 12. Rohrleitung 1" oder (Innendurchmesser) größer sowie Anschlussstück 3. Öler 8. Kupplungsgehäuse und Anschluss 13. Druckluftkompressor 9. TäglicherAbfluss 14. AutomatischerAbfluss 4. Druckregler 5. Filter 10. Rohrleitung 1/2" oder größer sowie Anschlussstück 15.
-
Seite 58: Produktbeschreibung

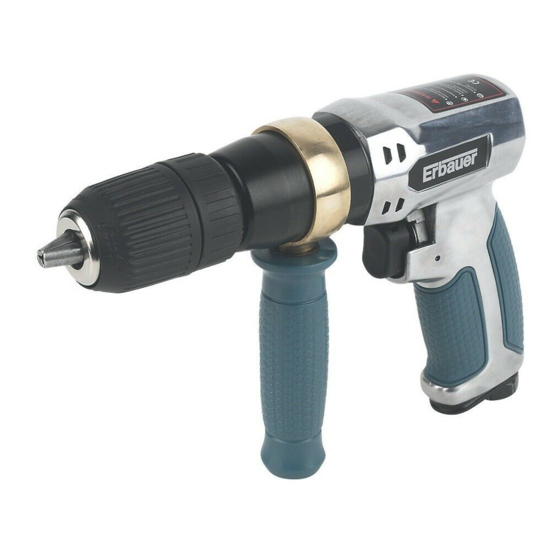

PRODUKTBESCHREIBUNG TEIL BEZEICHNUNG MENGE Zusatzgriff 1/2" Druckluftbohrer Vorwärts-/Rückwärtshebel Luftanschluss Auslö ser Bohrfutter Klaue 1/2" DRUCKLUFTBOHRER... -
Seite 59: Technische Angaben
TECHNISCHE ANGABEN BAUTEIL ANGABEN Bohrfuttergröße 1,5–13 mm Maximale Leerlaufdrehzahl 700 U/min Luftanschluss 1/4" BSP Luftschlauch (Innendurchmesser) 3/8" DurchschnittlicherLuftverbrauch 5,5 CFM Betriebsdruck 90 PSI (6,3 Bar) LÄ RM- UND SCHWINGUNGSANGABEN Schalldruckpegel LPA: 87 dB(A) (K=3 dB(A)) Schallleistungspegel LWA: 98 dB(A) (K=3 dB(A)) Schwingungspegel: 1,0 m/s (K = 1,5 m/s –... -
Seite 60: Bestimmungsgemässer Gebrauch
WARNHINWEIS! Der Schwingungsemissionswert bei tatsä chlichem Gebrauch des Elektrowerkzeugs kann von dem angegebenen Wert abweichen. Folgende Beispiele geben mögliche Abhängigkeiten an, die zu Abweichungen führen, je nachdem: Wie das Werkzeug verwendet wird und welche Werkstoffe bearbeitet werden. Ob das Werkzeug in gutem Zustand und gut gewartet ist. Ob das richtige Zubehör für das Werkzeug verwendet wird und ob es in gutem Zustand ist. -
Seite 61: Auspacken
AUSPACKEN 1. Packen Sie alle Teile aus und legen Sie sie auf eine ebene, stabile Oberflä che. 2. Entfernen Sie das gesamte Verpackungs- und Versandmaterial. 3. Vergewissern Sie sich, dass die Lieferung vollstä ndig ist und nichts beschä digt ist. Wenn Sie feststellen, dass Teile beschädigt sind oder fehlen, dürfen Sie das Produkt nicht verwenden. - Seite 62 MONTAGE 1. Montieren Sie den Zusatzgriff (A) am Bohrer. Schieben Sie dazu zuerst den Messingring über die flache Schulter des Werkzeugkörpers und schrauben Sie anschließend den Griff auf dem Gewindeteil des Messingrings fest. Vergewissern Sie sich, dass der Griff fest sitzt (Siehe Abb.
- Seite 63 4. Bringen Sie 2–3 Tropfen Öl für Druckluftwerkzeuge (nicht im Lieferumfang enthalten) vor jedem Gebrauch auf dem Stecker auf. (Siehe Abb. 4) 5. Öffnen Sie die Klaue (G) durch manuelles Drehen des Bohrfutters (F) gegen den Uhrzeigersinn. (Siehe Abb. 5) 6.
-
Seite 64: Betrieb
7. Verbinden Sie den Luftzufü hrschlauch mit dem Stecker. (Siehe Abb. 7) 8. Stellen Sie den Betriebsdruck auf 90 Psi/6,3 Bar ein, um eine optimale Werkzeugleistung zu erreichen. HINWEIS: Unter Betriebsbedingungen bezieht sich der Betriebsdruck auf den am Werkzeug eingestellten Druck im Luftschlauch. BETRIEB 1. - Seite 65 FEHLERBEHEBUNG PROBLEM MÖGLICHE KORREKTURMASSNAHMEN URSACHE Das Werkzeug 1. Sand oder Gummi 1. Spülen Sie das Werkzeug mit Öl für Druckluftwerkzeuge oder Gummilö sungsmittel. läuft langsam im Werkzeug 2. Schmieren Sie das Werkzeug. oder funk- 2. Kein Öl im Werk- tioniert nicht zeug 3.
-
Seite 66: Pflege Und Wartung
PFLEGE UND WARTUNG Es wird empfohlen, einen Inline-Öler auf der Luftzufuhrleitung zu montieren, da er die Lebensdauer des Werkzeugs verlängert und den nachhaltigen Betrieb des Werkzeugs begünstigt. Der Inline-Öler sollte regelmäßig überprüft werden und mit Öl für Druckluftwerkzeuge befüllt werden. Sie können den Inline-Öler richtig einstellen, indem Sie ein Stü... -
Seite 67: Explosionsdarstellung Und Teileliste
EXPLOSIONSDARSTELLUNG UND TEILELISTE Teilenummer Bezeichnung Menge Teilenummer Bezeichnung Menge Hauptgehäuse Passstift Bolzen Vordere Platte Schalldämpfer Buchse Unterlegscheibe GroßesZahnrad Luftanschluss KleinesZahnrad O-Ring Zahnradstift O-Ring Zahnradsitz Ventilstößel Zahnrad O-Ring Arbeitsspindel Schraube Zahnkranz O-Ring Lager Vorwärts-/Rück- Befestigungsmutter wärtshebel Stahlplatte Dämpfer Feder Bohrfutter Schraube Stellschraube Auslöser Messingring... -
Seite 68: Konformitätserklärung
Kingfisher International Products B.V. Rapenburgerstraat 175E 1011 VM Amsterdam The Netherlands erklären, dass das Gerät mit der Bezeichnung: 1/2" Druckluftbohrer Modell: ERN635ATL-I der folgenden Richtlinie entspricht: EU-Maschinenrichtlinie 2006/42/EG Normen und technische Angaben, auf die hierin verwiesen wird: EN ISO 11148-3: 2012...
