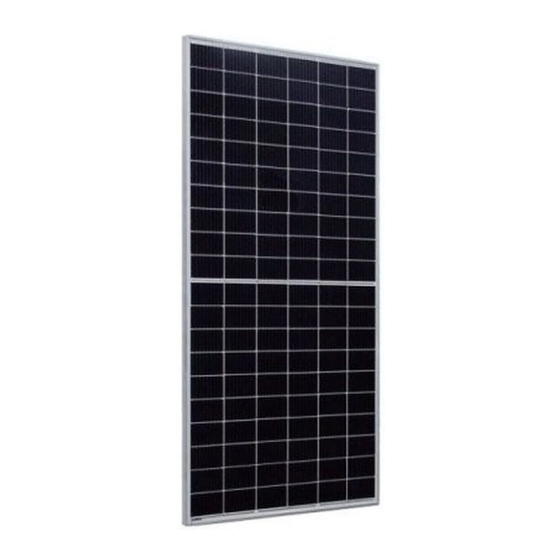

Behörden, um Informationen zu den geltenden Vorschriften zu erhalten. 3. Sicherheit Astronergy-Solarmodule erfüllen die Anforderungen von IEC 61215 und IEC 61730, Anwen- dungsklasse A. Module, die für die Verwendung in dieser Anwendungsklasse ausgelegt sind, können in Systemen verwendet werden, die mit mehr als 50 V DC oder 240 W betrieben werden und bei denen ein allgemeiner Kontaktzugang zu erwarten ist.
hütungsvorschriften, Vorschriften des Energieversorgers sowie der Bau- und Berufsge- nossenschaften eingehalten werden. 3.1.2 PV-Module dürfen nur von geschultem Personal montiert und gewartet werden. Der elektrische Anschluss ist von Fachkräften der Elektrotechnik durchzuführen. 3.1.3 Verbauen Sie nur Module vergleichbarer Leistung innerhalb eines Stranges. 3.1.4 Befolgen Sie die Sicherheitshinweise für alle Komponenten des Systems.
abreißen, um zu verhindern, dass die gesamte Verpackung umkippt oder herunterfällt. Der gesamte Prozess muss sehr schonend durchgeführt werden. Kollidieren Sie nicht mit harten Gegenständen und lassen Sie keine Teile des Rahmens den Boden berühren und ziehen. d) Nach dem Auspacken sollten die Module so weit wie möglich an diesem Tag installiert werden.
Seite 5
3.3.1 Tragen Sie einen Kopfschutz, Schutzhandschuhe, Sicherheitsschuhe und benutzen Sie schutzisolierte Werkzeuge bei der Installation der Module. 3.3.2 Installieren Sie die Module nicht bei Regen, Schneefall oder starkem Wind. 3.3.3 Bedecken Sie die Module während der Installation und Verkabelung mit einer lichtun- durchlässigen Abdeckung um den Aufbau von Ladungen/von gefährlichen Strömen zu vermeiden.
Luft hinter den Modulen zirkulieren kann und Verkabelungsschäden vermieden werden. 4.1.7 Astronergy-Solarmodule erfüllen die Anforderungen von IEC61730 und UL 61730, An- wendung der Brandschutzklasse C (IEC61730) und Typ 4 (UL61730). 4.1.8 Beachten Sie die lineare Wärmeausdehnung der Modulrahmen und stellen Sie sicher, dass der Mindestabstand zwischen benachbarten Rahmen 10 mm beträgt.
Module ansammelt, kann die Modulleistung beeinträchtigen. Astronergy empfiehlt, die Module mit einem Neigungswinkel von mindestens 10 Grad zu installieren, damit Staub durch Regen leichter abgewaschen werden kann. Gleichzeitig fördert es den Fluss von angesammeltem Wasser auf der Oberfläche des Moduls und vermeidet langfristig große Mengen an angesam- meltem Wasser, die Spuren auf der Glasoberfläche hinterlassen, wodurch das Aussehen und die...
Seite 8
-2400Pa An der langen Rahmenseite mit vier äußeren Befesti- gungslöchern verschrauben. Montageschienen ver- laufen senkrecht zur langen Rahmenseite. +5400Pa -2400Pa (Bestätigung von Astronergy not- wendig) +3600Pa -2400Pa An der langen Rahmenseite mit vier äußeren Befesti- (Standard) gungslöchern verschrauben. Montageschienen ver-...
CHSM72M(DG)/F-B 1980*998*30 CHSM72M(DGT)/F-B 2018*998*30 +2400Pa CHSM72M(DG)/F-BH 2038*1010*30 -2400Pa CHSM72M(DGT)/F-BH 2131*1052*30 Montage mit einachsigem Nachführsystem mit 4-Ø7 * 10mm Befestigungslöchern Anmerkung: Die roten Pfeile oben zeigen die Position der Schrauben an. Die Installationsschritte sind wie folgt (Fig b): a) Platzieren Sie das Modul auf dem Montagegestell. b) Setzen Sie 4 rostfreie Schrauben (M8) in die Befestigungslöcher ein.
Seite 10
Rahmenoberflächenklemme. "D" gibt den Montageort an, der Installationsort und der mechani- sche Lastdruck sind in der folgenden Tabelle aufgeführt: Dimension Modul-Typen L*W*H Fig c Fic d (mm) CHSM60M(DG)/F-B +5400Pa/-2400Pa 1664*998*30 CHSM60M(DGT)/F-B (Bestätigung von Astronergy notwendig) +5400Pa 350±100 +3600Pa/-2400Pa -2400Pa CHSM60M(DG)/F-BH 1696*998*30 (Standard) CHSM60M(DGT)/F-BH 1714*1010*30 +5400Pa/-2400Pa CHSM72M(DG)/F-B +5400Pa Bestätigung von Astronergy notwendig)
Seite 11
CHSM72M(DG)/F-BH +5400Pa/-2400Pa 1980*998*30 CHSM72M(DGT)/F-BH 450±100 (Bestätigung von Astronergy notwendig) +5400Pa CHSM72M(DG)/F-B 2018*998*30 450±100 +3600Pa/-2400Pa -2400Pa CHSM72M(DGT)/F-B 2038*1010*30 (Standard) +5400Pa/-2400Pa CHSM72M(DG)/F-BH (Bestätigung von Astronergy notwendig) +5400Pa 2131*1052*30 1/4L±50 CHSM72M(DGT)/F-BH +3600Pa/-2400Pa -2400Pa (Standard) 3) Jede Aluminiumklemme ist mit einer M8-Schraube, einer Unterlegscheibe, einer Federscheibe und einer M8-Mutter ausgestattet.
Solardruckblöcken (wie in Abbildung g gezeigt) befestigt werden, und die Überlappung zwischen der C-Oberfläche des Moduls und der Führungsschiene sollte ≥ 15 mm betragen. Wenn un- sachgemäße Vorrichtungen oder falsche Installationsmethoden verwendet werden, ist die be- schränkte Garantie von Astronergy ungültig. Fig g 5. Elektrische Installation Installationshinweise 5.1.1 Die tatsächlichen elektrischen Werte unter Standard-Testbedingungen wie I...
Seite 13
sicherzustellen, dass dies der Fall ist, muss die Leerlaufspannung des Array-Strings bei der niedrigsten erwarteten Umgebungstemperatur für den Standort berechnet werden. Dies kann mit der folgenden Formel erfolgen: Max System voltage ≥ N * Voc * [1 + TCvoc x (Tmin-25)] Anzahl der Module in Reihe geschaltet Leerlaufspannung jedes Moduls (siehe Produktetikett oder Datenblatt) Tcvoc...
Seite 14
Innenseite der Aluminiumlegierung in Kontakt kommen und die Oberfläche des Rahmenoxidationsfilms durchdringen. 5.2.2 Astronergy empfiehlt die folgenden Methoden, um Module ordnungsgemäß zu erden: Chint Solar (Zhejiang) Co., Ltd. | Add:1335 Bin´an Road, Binjiang District, Hangzhou | P.C: 310053...
Seite 15
Fig h Erdung des Aluminiumrahmens mit einer Kupferleitung a) Die Erdungsanforderungen müssen vor Beginn der Arbeiten gemäß den geltenden Vorschriften und Normen überprüft werden. b) Verwenden Sie die markierten 5,5 mm Erdungslöcher, um den eloxierten Rahmen zu erden. Verwenden Sie eine M5-Mutter, zwei M5-Unterlegscheiben, eine M5-Unterlegscheibe, eine M5-Federscheibe sowie eine M5-Schraube und den Kupferdraht.
verwendet werden. 6. Wartung Es ist erforderlich, die Module regelmäßig zu überprüfen und zu warten, insbesondere im Rahmen der Garantie. Es liegt in der Verantwortung des Benutzers, dem Lieferanten den rechtzeitig fest- gestellten Schaden zu melden. 6.1.1 Führen sie regelmäßig eine Sichtprüfung durch, um festzustellen, ob Schmutz, Staub, Vogelexkremente, Blätter oder anderweitige Ablagerungen die Module bedecken.
Seite 17
Astronergy behält sich das Recht vor, die Montageanleitung ohne vorherige Ankündigung zu ändern. CHINT SOLAR (ZHEJIANG) Co., Ltd. Add:1335Bin’anRd, Binjiang District, Hangzhou, China 310053 Tel:86-571-5603 1888 Fax:86-571-5603 2333 http://energy.chint.com/ Chint Solar (Zhejiang) Co., Ltd. | Add:1335 Bin´an Road, Binjiang District, Hangzhou | P.C: 310053...
