Montage der Kamera

Die nachfolgende Montagebeschreibung bezieht sich auf einen Projektor Bauer T502.
Bei anderen Geräten verfahren sie entsprechend.
Der Projektor muss einen Triggerausgang haben, der pro Filmbild einen
Triggerimpuls (TTL-Pegel) abgibt.
Für die Montage benötigen sie
1 Kamera
1 Makroobjektiv
1 Projektor mit Triggerausgang (BNC-Stecker)
1 firewire oder USB2 Kabel
Projektor muss stromlos sein. Netzstecker ziehen..
Vorbereitung der Hardware-Montage
Entfernen sie am Projektor die vordere Abdeckung.
Ziehen sie die schwarze Abdeckung am Knopf der Schärfeneinstellung (falls noch
vorhanden)
Drehen sie den Bolzen in der Mitte der Scharfeinstellung aus dem Projektor.
Drehen sie an die gleiche Stelle eine 3mm Rändelschraube ein. Diese dient später
zur Fixierung des Objektivs.
Entfernen sie nun die Staubschutzkappe
vom Objektivanschluss der Kamera
Schrauben sie das Objektiv (C-Mount)
handfest in die Kamera. Der C/CS
Adapterring kann entfernt werden.
Lösen sie mit Hilfe eines kleinen
Schraubendrehers das C-Mount
Gewindestück an der Kamera und drehen
das Objektiv so, dass die Messing-
Rändelschraube am Objektiv nach vorne
oder unten steht.
Fixieren sie jetzt wieder das Gewindestück an der Kamera mit dem
Schraubendreher..

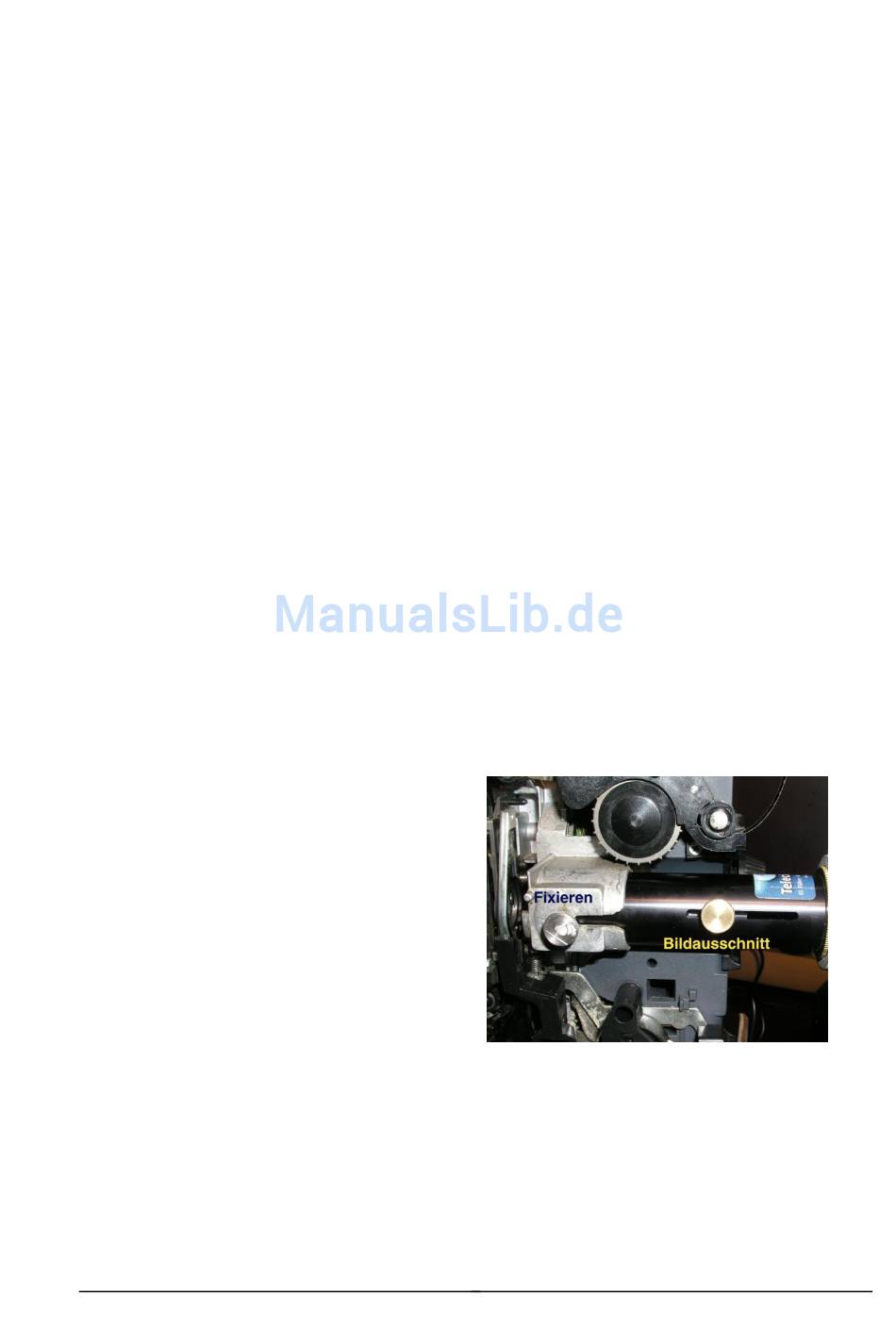

Stecken sie das Objektiv jetzt in die Objektivführung des Projektors und fixieren sie
das Objektiv mit der zuvor eingesetzten Rändelschraube.
Den FireWire oder USB Ausgang der Kamera verbinden sie mit einer freien
Schnittstelle ihres PC..
