Montageanleitung Federobjekt „altus2"
Montageanleitung Federobjekt „altus2" 2014
Artikel-Nr. 51 3022 401
2
3
4
1000

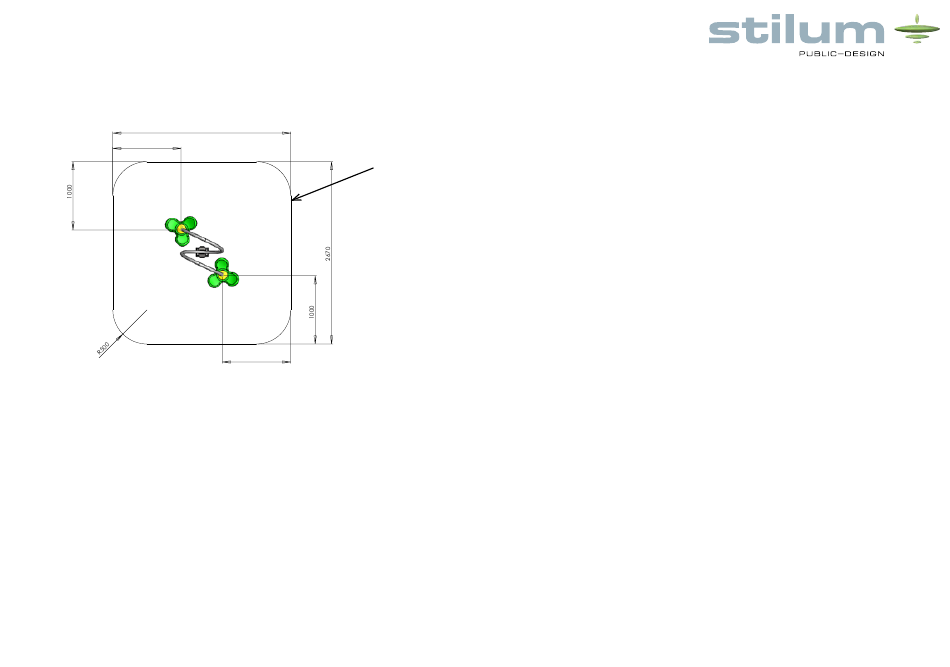

Skizze 3: Draufsicht „altus2" 2014
2
3
4
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
5
6
2603
1000
Allgemein-
toleranzen
DIN 7168-m
Datum
Name
Bearb.
11.04.14
Reis
Gepr.
Norm
Fertigung
Zust.
Änderung
Datum
Name
7
8
A
5. Spielgerät mit Bodenanker gem. Zeichnung so in den Beton einbringen,
Grundfläche des
dass eine Überdeckung der Bodenplatte nach oben und unten von je
Mindestraumes =
B
mindestens 75 mm gewährleistet ist.
Sicherheitsraum
6. Den gesamten Sicherheits-/Mindestraum mit einem der ausgeschriebenen
Fallhöhe entsprechenden Fallschutz abdecken.
Freie Fallhöhe: ca. 500 mm
C
Empfohlener Boden: Sand, Rindenmulch, Holzschnitzel, Kies, synthetischer
Fallschutz.
7. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
D
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
Fallraum: 2603 x 2670
E
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
Maßstab 1:20
Federgerät
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
mit Feuchtigkeit braune Rostflecken.
Altus-2 - Fallraum
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
A3
0080-500-00
einem feinen Schleifmittel (Korn 240) zu entfernen.
Bl.
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Stand: 04/2014 · S. 3
