Hoofdstuk 3 Bekabeling en installatie van de Cisco SB 107-router
1
Gele Ethernet-kabel
2 ADSL-kabel
3
Netvoedingsadapter
Opmerking
Zoek het productserienummer.
Stap 2
Het serienummerlabel voor de Cisco SB 107-router vindt u aan de achterkant van
het chassis op de linkerrand
Afbeelding 3-2
78-16774-01
Onderdelen controleren die bij de router worden geleverd
4
Zwarte netvoedingskabel
5 Vergrendelingsklem
6
Productdocumentatie en cd-rom
De standaard ADSL-kabel is een rechtstreekse kabel met een roze
kleur. Als u een kruiskabel hebt besteld, heeft de ADSL-kabel een
roze kleur en een blauwe streep.
(Afbeelding

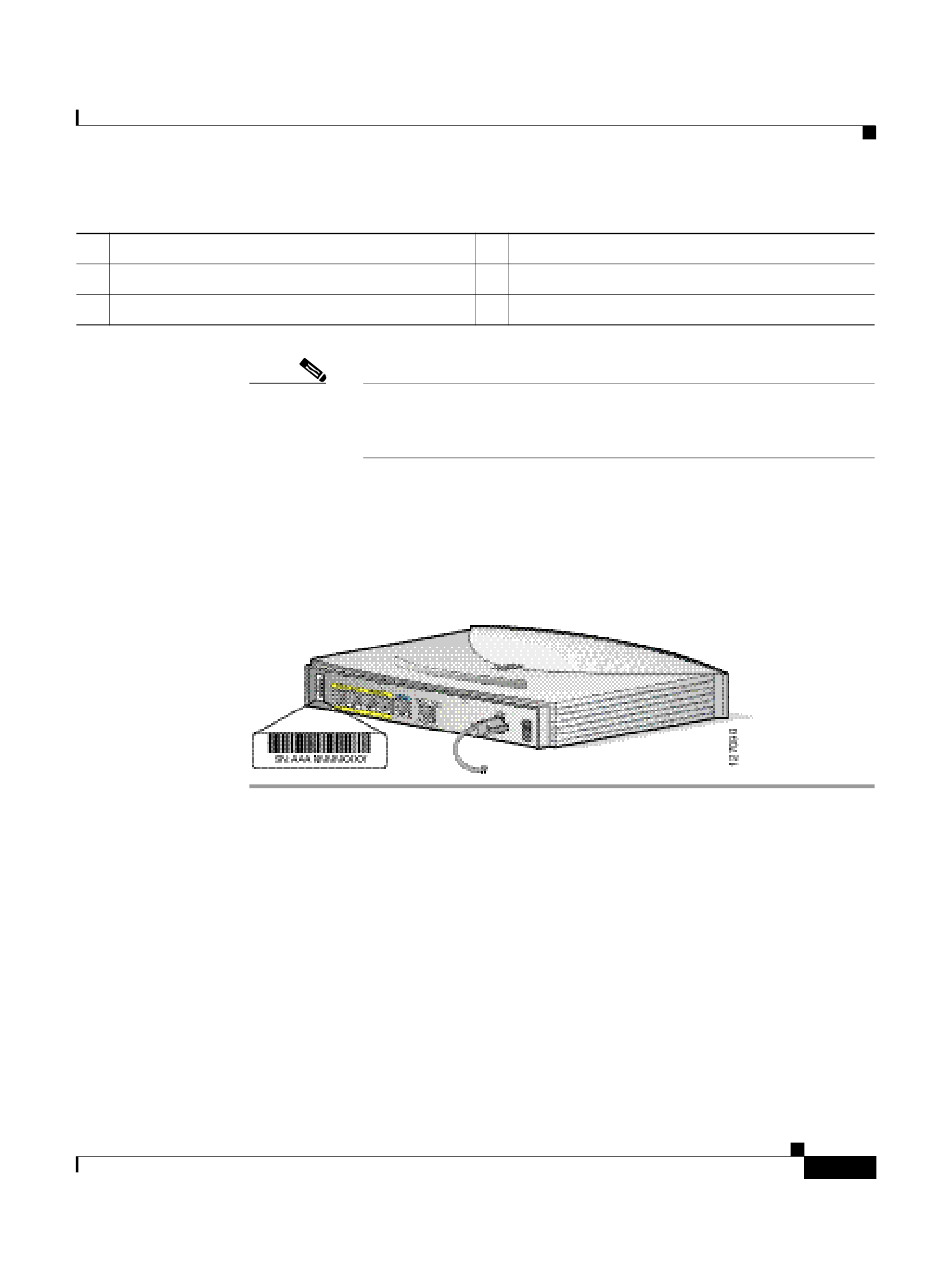

Locatie van het productserienummer
Cisco SB 107 Router Cabling and Setup
3-2).
3-5
