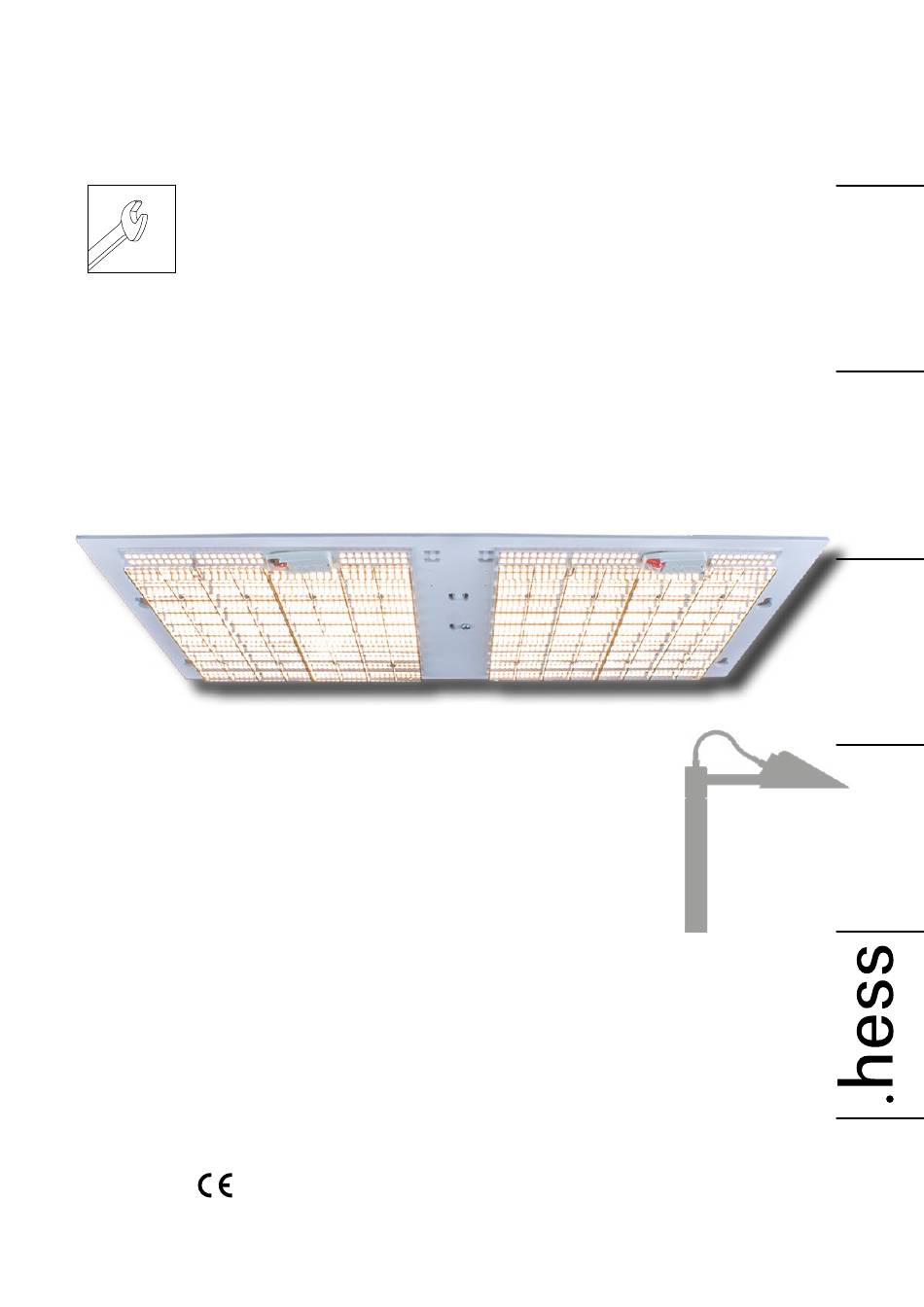

Gebrauchsanleitung L E D K I T M R . 0 5 M LED-Einbaulichtkopf zum Upgrade von mit HS_ / HM_ / HI_ bestückten Leuchten auf LED - Technologie. Passend für Leuchtenmodelle NOVARA SL. 2020/04/A...
Technische Daten Einbau Zum Upgrade von HS/HI bestückten Leuchten auf LED. Einstellung AutomaticDimControl (ADC) • (A) Leuchte vom Netz trennen. Glasabdeckung öff- 70W ->36..42W I 100W ->48..54W nen. Leuchtmittel, Reflektor und Lampenfassung 150W -> 68..75W I 250W -> 94..108W entfernen. Befestigungsschrauben der Fassung (SF) Projektbezogen wird das LED KIT mit einem LED- für weitere Verwendung aufheben.
Seite 3
Gewalt Allgemeine Sicherheitshinweise Urheberrecht • Montage / Wartung und Arbeiten an der elektri- Hess behält das volle Urheberrecht an der gesamten Do- schen Versorgung dürfen nur von einer autorisierten kumentation. Ohne ausdrückliche schriftliche Erlaubnis Elektro-Fachkraft (Elektroinstallateur, Fachpersonal) von Hess darf kein Teil dieser Unterlagen in irgendeiner gemäß...
Seite 4
Instruction manual L E D K I T M R . 0 5 M LED recessed luminaire head for upgrading luminaires fitted with HS_ / HM_ / HI_ to LED technology. Suitable for NOVARA SL luminaire models. 2020/04/A...
Seite 5
Technical data Installation To upgrade luminaries equipped with HS/HI to LED. Setting AutomaticDimControl (ADC) • (A) Disconnect luminaire from mains. Open glass 70W ->36..42W I 100W ->48..54W cover. Remove lamp, reflector and lamp socket. 150W -> 68..75W I 250W -> 94..108W Mounting screws of the socket (SF) keep for further The LED KIT is equipped with an OSRAM use.
The “General terms and conditions of sale and delivery” “PROFESSIONAL HP” version, this is assigned with (L I of Hess apply. There are no grounds for warranty and PSt I N). With many standard luminaires (usually in the liability claims if these can be traced back to one or more...
