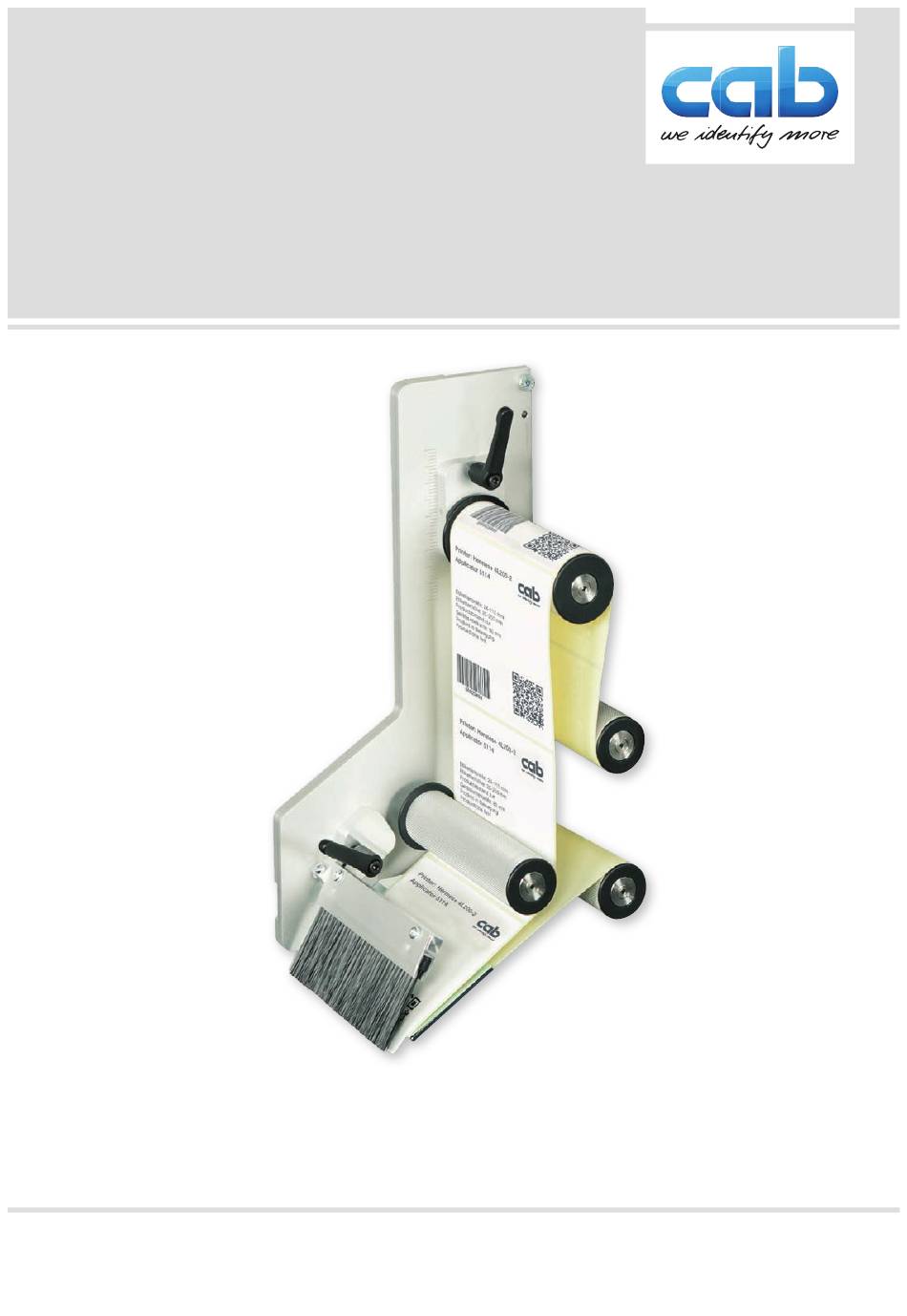

- Seite 1 Montageanleitung Spendemodul 5112 / 5114 / 5116 Made in Germany...
- Seite 2 Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Funktionsbeschreibung ..........................6 Technische Daten ............................. 6 Lieferung des Gerätes ..........................6 Geräteübersicht ............................7 Inbetriebnahme ............................8 Signalgeber am Drucker anschließen ...................... 8 Spendemodul am Drucker montieren ...................... -
Seite 4: Einleitung
Das Gerät darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbe- wusst unter Beachtung der Anleitung benutzt werden. Das Gerät ist für den Betrieb mit cab Druckern der HERMES Q und Hermes + Serie bestimmt. Eine andersartige •... -
Seite 5: Sicherheitshinweise
Einleitung Sicherheitshinweise Achtung! Erstmalige Inbetriebnahme, Justagen sowie der Austausch von Komponenten dürfen nur von qualifizierten Fachpersonal (Service) vorgenommen werden. • Das Gerät darf nur in einer trockenen Umgebung betrieben und keiner Nässe (Spritzwasser, Nebel, etc.) ausge- setzt werden. Umwelt Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollen. ... -
Seite 6: Produktbeschreibung
Produktbeschreibung Funktionsbeschreibung Das Spendemodul 5112-L / 5114-L/R / 5116-L/R ist eine mechanische Vorrichtung zur Montage mit einem Drucker der HERMES Q / Hermes+ Serie. Das Spendemodul ist für die Integration in Produktionsabläufe konzipiert. Hierbei erfolgt die Applikation des gedruckten Etikettes durch das Ablösen eines Etiketts an der Spendekante des Spendemoduls und das Aufbürsten des Etiketts mit Hilfe der Bürste auf das Produkt. -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht Bild 1 Geräteübersicht Schraube Umlenkrolle C Stellschraube Umlenkrolle D Montageplatte Feststellhebel für Bürste Grundplatte Spendeblech Feststellhebel für Umlenkrolle B Bürste Umlenkrolle B Scharnier oben Umlenkrolle A Scharnier unten... -
Seite 8: Inbetriebnahme
Signalgeber am Drucker anschließen Der Betrieb des Druckers mit Spendemodul setzt der Verwendung eines externen Startsignals voraus. Signalgeber wie z.B. den cab Produktsensor SPS für das externe Startsignal am Drucker anschließen. Bedienungsanleitung des Druckers Spendemodul am Drucker montieren... -
Seite 9: Material Einlegen
Inbetriebnahme Material einlegen Bild 3 Materiallauf - Drucker und Spendemodul L Bild 4 Materiallauf - Drucker und Spendemodul R... -
Seite 10: Einstellungen
Inbetriebnahme 1. Material entsprechend dem Materiallauf des Druckers bis zur Spendekante (4) des Druckers einlegen. 2. Bei Änderung der zu verarbeitenden Etikettengröße Umlenkrolle (2) ganz nach oben verschieben. Dazu Umlenkrolle (2) durch Schwenken des Hebels (1) entgegen dem Uhrzeigersinn lösen bzw. durch entgegen- gesetztes Schwenken fixieren. -
Seite 11: Etikettierposition Einstellen
Einstellungen Etikettierposition einstellen Bild 7 Etikettenposition 1. Nach dem Einlegen des Etikettenmaterials bzw.FEED am Drucker so oft betätigen, bis sich ein Etikett über der Spendekante (4) des Spendemoduls befindet. 2. Umlenkrolle (6) durch Schwenken des Hebels (5) entgegen des Uhrzeigersinns lockern und langsam nach unten verschieben. -
Seite 12: Eu-Konformitätserklärung
Gesundheitsanforderungen der betreffenden EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts oder des Verwendungszwecks verliert diese Erklärung ihre Gültigkeit. Spendemodul Gerät HERMES Q / Hermes+ Auswechselbare Ausrüstung für 5112 / 5114 / 5116 Angewandte Normen Angewandte EU-Richtlinien Richtlinie 2006/42/EG über Maschinen EN ISO 12100:2010 EN ISO 13857:2008 EN 349:1993+A1:2008 Bevollmächtigter für die technischen Unterlagen...
