Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird ein Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!

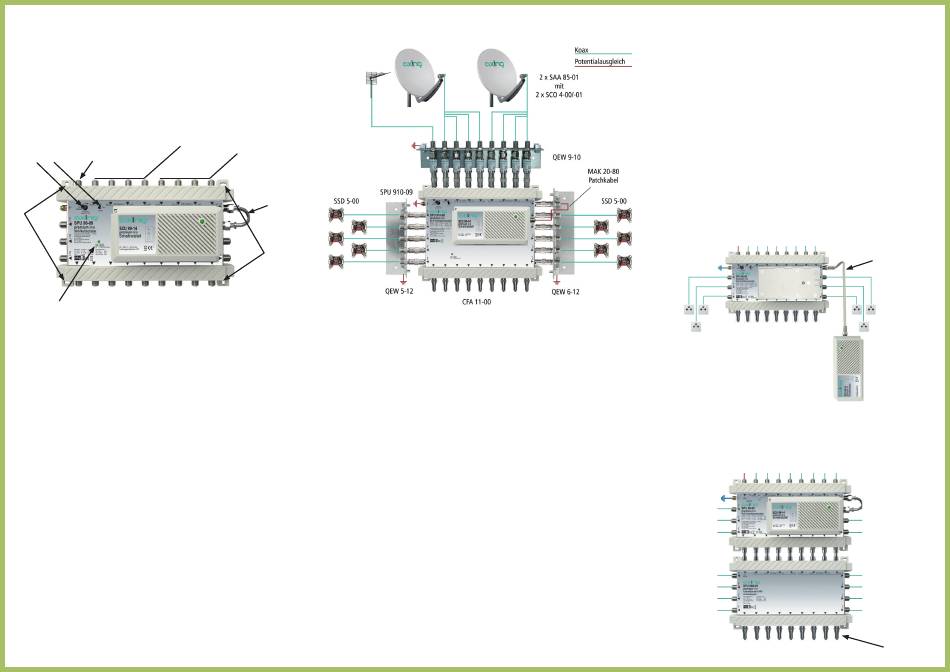

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 8
SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. FM, DAB+,
DVB-T/T2)
Eingänge (SAT-System 1)
Eingänge (SAT-System 2)
TERR. Eingang
4
5
1
2
Ausgänge zu Kaskadebausteinen
6
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Verwenden Sie den Potenzialaus gleichsanschluss am Gerät (1).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Ein- und Ausgängen des
Geräts.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher am Gerät (2).
HF-Anschluss:
Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs Ihrer
SAT-Empfangsantenne. Speisen Sie in den terr. Eingang Ausgangssignale
eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers ein.
Verbinden Sie die seitlichen Teilnehmeranschlüsse des Multischalters mit
den Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte Koaxial-
kabel mit F- Anschlusssteckern. Passende Kabel und Stecker finden Sie im
aktuellen AXING-Katalog oder unter www.axing.com.
Wenn Sie keine Kaskadebausteine am Multischalter anschließen, dann
schließen Sie die unteren Ausgänge mit den beiliegenden Abschlusswider-
ständen CFA 11-00 ab.
Wenn Sie Kaskadebausteine am Multischalter anschließen, verbinden Sie
diese mit F/F-Quickfix-Adaptern CFA 4-01.
3
2
Pegeleinstellungen
(nur SPU 96-09, SPU 910-09 und SPU 916-09):
Der terrestrische Eingang des Multischalters ist regelbar (4).
Rückkanal
Um den Rückkanal zu nutzen, muss der terrestrische Zweig passiv geschal-
tet werden (5).
Multifunktions LED:
Der Multischalter verfügt über eine Multifunktions-LED 6, die mit verschiedenen
Farben unterschiedliche Betriebszustände anzeigt.
grün = Betrieb
gelb = Stand by (kein Receiver angeschlossen oder eingeschaltet)
rot = LNB-Kurzschluss, überprüfen Sie die Verkabelung der LNB
Kaskadierung
(nur SPU 96-09, SPU 910-09 und SPU 916-09)
Die Multischalter SPU 96-09, SPU 910-09 und SPU 916-09 können mit den
Kaskadebausteinen SPU 996-09, SPU 998-09, SPU 9912-09 und SPU 9918-09
erweitert werden.
Beachten Sie bei der Inbetriebnahme dieser Kaskadebausteine deren Be-
triebsanleitungen.
Verbinden Sie die Ausgänge der Multischalter mit den Eingängen der Kaska-
debausteine. Verwenden Sie dazu F/F-Quickfix-Adapter CFA 4-01 (nicht im
Lieferumfang enthalten).
Schließen Sie die Ausgänge des letzten Kaskadebausteins mit den beiliegen-
den Abschlusswiderständen CFA 11-00 ab (7).
Absetzen des Netzteils:
Wenn sich in der Nähe des Multischalters keine Netzsteckdose befindet,
kann das Netzteil des Multischalters abgesetzt und der Multischalter über
ein entsprechend langes Koaxkabel versorgt werden (max. 10 m lang).
Lösen Sie die DC-Verbindungsbügel (3) zwischen dem Netzteil und dem
Multischalter.
Lösen Sie das Netzteil vom Multischalter ab. Drücken Sie dazu die Ver-
rieglungsnase der Grundplatte nach unten und schieben Sie das Netzteil
nach rechts aus seiner Halterung.
Befestigen Sie das Netzteil an einer Stelle, an der sich eine Netztsteckdo-
se befindet. Verwenden Sie die dem Gerät beiliegenden Montageschrau-
ben und die Montagelöcher links oben bzw. rechts unten am Netzteil.
Verbinden Sie den DC-Ausgang des Netzteils (F-Buchse) mit dem
DC-Eingang des Multischalters. Verwenden Sie dazu ein Koaxialkabel mit
F- Anschlusssteckern (8).
Schließen Sie das Netzteil erst dann an der Netzsteckdose an, wenn alle
Installationsarbeiten abgeschlossen sind.
:
CFA 4-01
8
Netzteil
7
CFA 11-00
