involight VENTUS R33 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für involight VENTUS R33

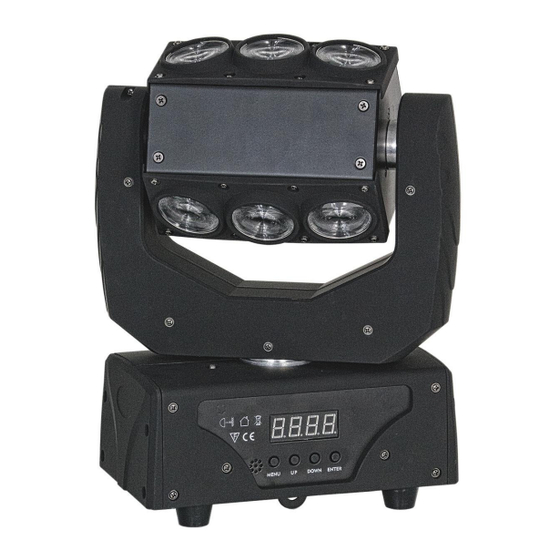

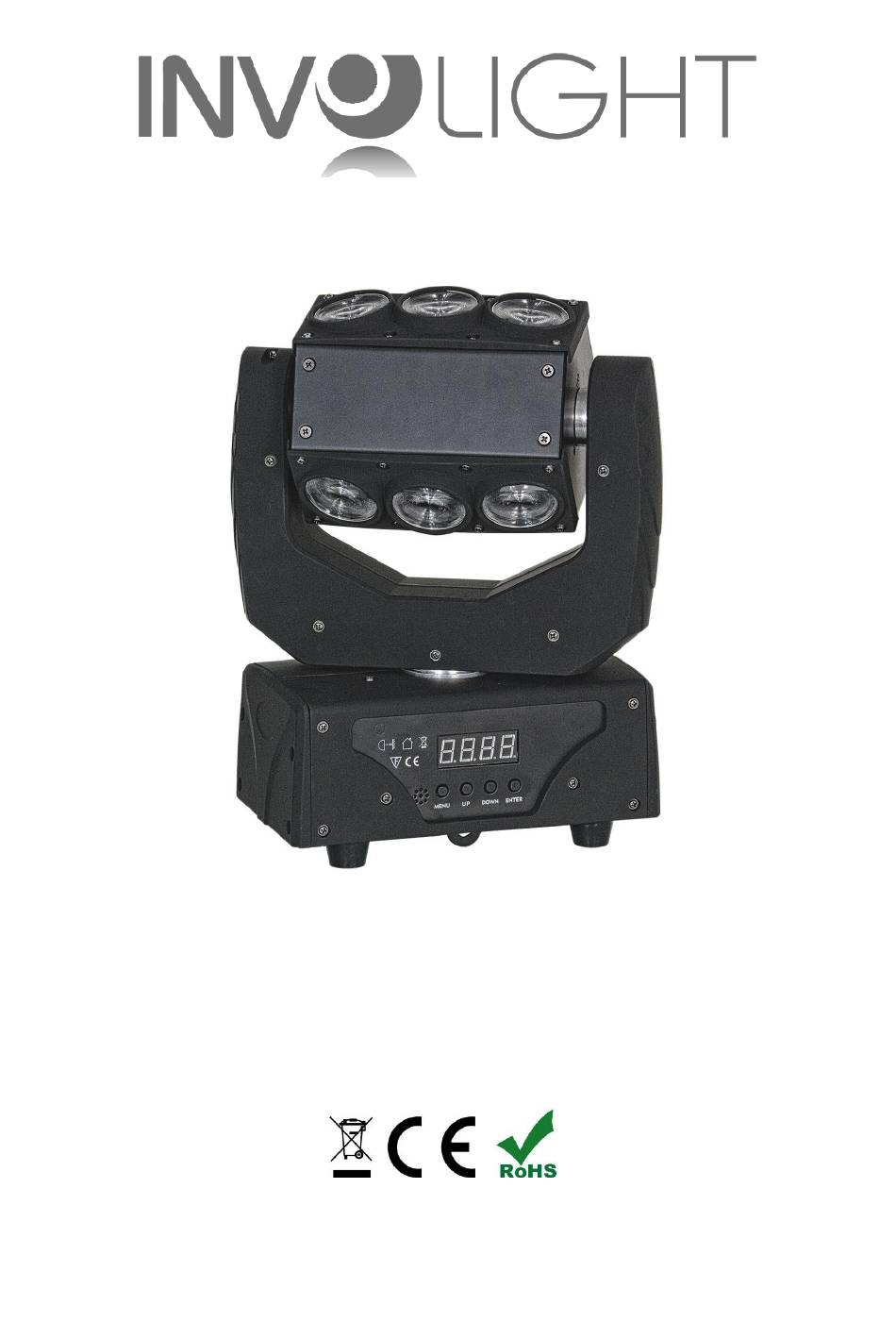

- Seite 1 Bedienungsanleitung VENTUS R33 Motorisiertes Beam-Lichteffektgerät Stand: Oktober 2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 Teil 2: Installation..........................4 Teil 3: Funktionen..........................5 3.1 LED-Display mit 4-Tasten Bedienung..................5 3.2 Menüstruktur. -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „VENTUS R33“! Mit diesem Gerät sind Sie Eigentümer eines äußerst lichtstarken, funktionsreichen, hochwertigen und professionellen LED Effekts mit modernster Technik. Damit Ihnen Ihr „VENTUS R33“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
Das Gerät darf niemals am Projektorkopf angehoben werden, da ansonsten die Mechanik beschädigt werden könnte. Bauen Sie den „VENTUS R33“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen. 3.1 LED-Display mit 4-Tasten Bedienung. Verbinden Sie den „VENTUS R33 mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LED-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „VENTUS R33“. -
Seite 7: Menüstruktur
3.2 Menüstruktur. Modus Operation Funktion Operation Addr (Einstellen der DMX- Up/Down 001-512 Startadresse) Chnd 12Ch (Auswählen des DMX- Up/Down 22Ch Kanal-Modus) Sh 1 Shnd Up/Down Sh 2 (Interne Programme) Sh 3 Mast(Master-Einstellung) SLnd Up/Down (Master/Slave Auswahl) SL1 (Slave-Einstellung) hold (Szene einfrieren wenn kein DMX-Signal empfangen wird) soun (Musikgesteuerter Modus wenn kein DMX-Signal empfangen... -
Seite 8: Anschlüsse
3.3 Anschlüsse. 1. 3-polige XLR-Eingangsbuchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult) 2. 3-polige XLR-Ausgangsbuchse zum Weiterleiten des DMX-Steuersignals. 3. ON/OFF Schalter. 4. Sicherungshalter für F2A 250V Sicherung. 5. IEC Netzeingangsbuchse - Betriebsspannung 100-240 V AC, 50/60Hz. Anschluss über das mitgelieferte IEC- Netzkabel. -
Seite 9: Verbindungen In Der Betriebsart „Master/Slave
„VENTUS R33“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „VENTUS R33“ belegt 12 oder 22 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Seite 10 086-105 Blau 106-125 Wieß 126-145 Rot & Grün 146-165 Rot & Blau 166-185 Grün & Blau 186-205 Rot & Grün & Blau & Weiß 206-255 RGB-Farbwechsel (schnell bis langsam) 000-49 Keine Funktion 050-099 Automatikprogramm 1 100-149 Automatikprogramm 2 CH12 Auto & Rest 150-199 Automatikprogramm 3 200-249...
-
Seite 11: Teil 5. Fehlerbehebung
Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 7: Technische Daten. VENTUS R33 MODELLBEZEICHNUNG: Produktart: Motorisiertes Beam-Lichteffektgerät... -
Seite 12: Teil 8: Umweltschutz
Teil 8: Umweltschutz. An alle Einwohner der Europäischen Union: Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Alt Gerät nicht mit dem normalen Hausmüll. Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. -
Seite 13: Teil 9: Gewährleistung
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 14 VENTUS R33 Bestellnummer: A-000000-05857 www.destilan-deutschland.de...
