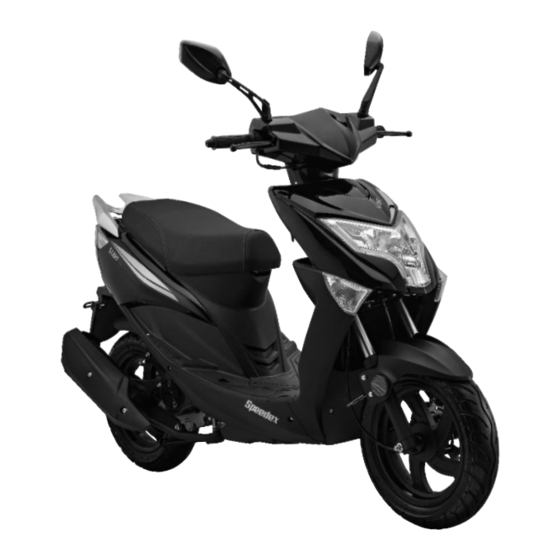

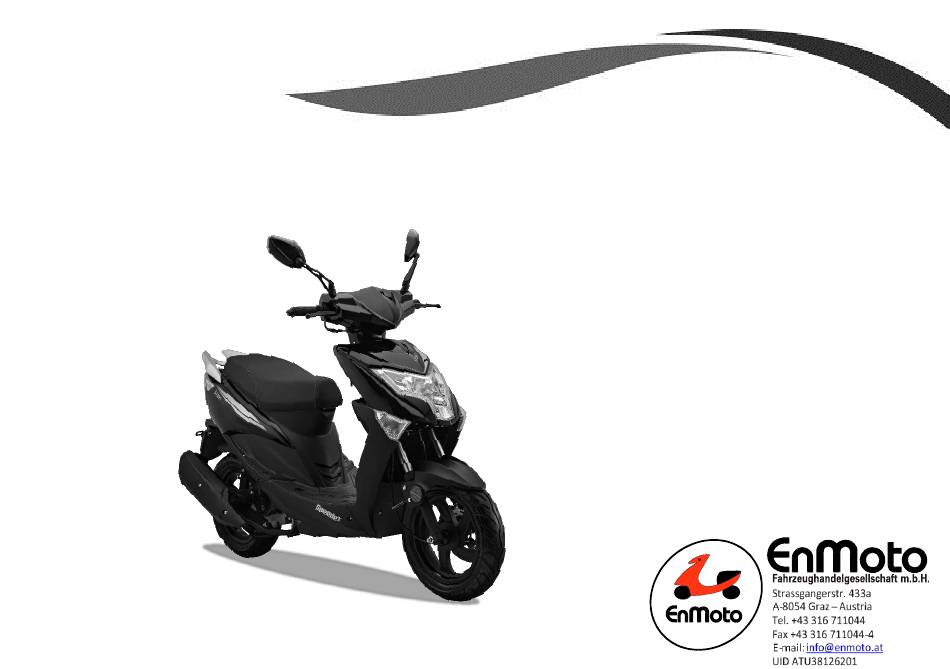

- Seite 1 Speedex Start 50i Bedienerhandbuch...
- Seite 2 VORWORT Sehr geehrter Kunde, sehr geehrte Kundin! Sie haben sich für einer unserer Speedex-Roller entschieden, wofür wir Ihnen danken. Damit Sie sich an einer sicheren und vergnüglichen Fahrt erfreuen können, machen Sie sich vor der ersten Ausfahrt gründlich mit diesem Handbuch vertraut.
-
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE Fahrer und Beifahrer Das Fahrzeug ist konzipiert für einen Fahrer und einen Beifahrer. Überschreiten Sie niemals die maximale Gewichtskapazität wie folgt: Maximale Belastung: 150kg (inkl. 5kg für Gepäckträger) Achten Sie besonders auf die folgenden Warnpunkte im Handbuch: WARNUNG: Weist auf eine starke Möglichkeit von schweren Verletzungen oder Tod hin, wenn die Anweisungen nicht befolgt werden. -
Seite 4: Inhaltsverzeichnis
Inhalt SICHERES FAHREN MIT IHREM FAHRZEUG ....................6 ALLGEMEINE INFORMATIONEN........................9 Fahrzeugteile ..............................9 Armaturenbrett – CAPRI II .......................... 12 Armaturenbrett – CUBANA II ..............Fehler! Textmarke nicht definiert. Benutzung des Tageskilometerzählers (nur Capri II 50i) ......Fehler! Textmarke nicht definiert. Zündschlüssel und Lenkschloss (ALLE MODELLE) .................. - Seite 5 Öl nachfüllen ............................... 22 Ölwechsel ..............................23 Getriebeölwechsel ............................24 Wartung der Bremsen ..........................25 Wartung der Zündkerze ..........................27 Wartung der Reifen ............................ 27 Batterie und Sicherung ..........................28 Längere Lagerung ............................29 Zurück zum Fahren ............................. 29 WARTUNGSPROGRAMM ........................... 30 TECHNISCHE DATEN ...........................
-
Seite 6: Sicheres Fahren Mit Ihrem Fahrzeug
SICHERES FAHREN MIT IHREM FAHRZEUG FAHRVORSCHRIFTEN FÜR IHRE SICHERHEIT: Lesen Sie bitte dieses Handbuch gründlich und sorgfältig WARNUNG! Rollerfahren erfordert besondere Konzentration, um die Sicherheit zu gewährleisten. Machen Sie sich mit diesen Anforderungen vertraut, bevor Sie losfahren. Machen Sie immer eine Inspektion vor der Fahrt, bevor Sie den Motor starten. Sie können so Unfälle oder Geräteschäden verhindern. -
Seite 7: Schutzbekleidung
Seien Sie besonders vorsichtig an Kreuzungen, Parkplatzeinfahrten und -ausfahrten. Denken Sie immer daran, mit beiden Händen am Lenker zu fahren und beide Füße auf den Fußraster des Fahrzeuges zu halten. Auch der Beifahrer sollte beide Hände an den vorgesehenen Haltebügeln und beide Füße auf den hinteren Fußrastern setzten. -
Seite 8: Beladung Des Fahrzeuges
Das maximale Ladegewicht des Rollers beträgt 100 kg. Bitte das Fahrzeug nicht überladen. ZUBEHÖR Original Zubehör von Speedex wurde speziell für das Fahrzeug entwickelt und getestet. Da das Werk nicht alle anderen Zubehörteile prüfen kann, sind Sie persönlich für die Auswahl, Installation und Verwendung von Zubehör verantwortlich, das nicht von der Firma hergestellt wurde. -
Seite 9: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Fahrzeugteile Fahrgestellnummer: Bitte füllen Sie die Fahrgestellnummer und den Motornummer Ihres Fahrzeugs in das Feld unten ein. Diese Nummern sind wichtig und müssen im Fahrzeugregistrierungsdokument der Maschine aufgezeichnet werden. Die Fahrgestellnummer (VIN) befindet sich in eine Plakette über die Fußraste. ... - Seite 10 ① Vorderer Kotflügel ② Scheinwerfer ③ Lenker ④ Sitzbank ① ② ③ ④ ⑤ ⑤ Haltegriff ⑥ Vorderer Stoßdämpfer ⑦ Vorderradbremsen ⑧ Seitenständer ⑨ Hinterer Stoßdämpfer ⑥ ⑦ ⑧ ⑨...
- Seite 11 ① Heckleuchte ① ② ③ ④ ⑤ ⑥ ② Hinterrad ③ Hinterradbremse ④ Auspuff ⑤Hauptständer ⑥Vorderrad...
-
Seite 12: Armaturenbrett - Capri Ii
Armaturenbrett Blinkeranzeige ① Blinkt wenn die Blinker funktionieren. Motorwarnunganzeige ② Wenn eingeschaltet ist, bedeutet, dass das der Motor ein Problem hat. Tageskilometerzähler ③ Zeigt die gefahrene Kilometern in einer gewissen Zeit. Fernlichtanzeige ④ Leuchtet auf, wenn der Scheinwerfer im Fernlichtmodus arbeitet. -
Seite 13: Zündschlüssel Und Lenkschloss (Alle Modelle)
Zündschlüssel und Lenkschloss Zündschlüssel ist eingeschaltet ① Wenn der Zündschlüssel sich auf „ “ befindet, ist das ① Zündsystem angeschlossen und der Schlüssel kann nicht bewegt werden. Zündschlüssel ist ausgeschaltet ② Wenn der Zündschlüssel sich auf „ “ befindet, ist das Zündsystem ausgeschaltet und der Schlüssel kann bewegt ②... -
Seite 14: Bedienelemente Am Linken Lenker (Alle Modelle)
Bedienelemente am linken Lenker Fernlicht-/Abendlichttaste ① Stellen Sie den Knop auf um das Fernlicht einzuschalten (bei Nacht oder um anderen Fahrzeugen zu ① signalisieren). Stellen Sie den Knopf auf um den Abblendlicht einzuschalten. Blinkerschalter ② ② Stellen Sie den Knopf auf , um den linken Blinker anzuschalten. -
Seite 15: Bedienelemente Am Rechten Lenker (Alle Modelle)
Bedienelemente am rechten Lenker Elektrischer Starterknopf ① Um das Fahrzeug mit dem elektrischen Starter zu starten, drücken Sie die Taste ① Motor-Notschaltertaste ② Stellen Sie den Schalter auf und das Fahrzeug wird gestoppt (Notschalter). Setzen Sie den Knopf auf und das Zündsystem wird eingeschaltet. -
Seite 16: Benzintank
Benzintank ① Benzintank ① Wenn der Zeiger oder in der Nähe von „E“ befindet, füllen Sie den Tank auf. Der Benzintank hat eine Kapazität von 3.5 l. Tankdeckel ② Drehe n Sie die Tankdeckel gegen den Uhrzeigersinn, um den Kraftstofftank zu öffnen Befüllen Sie den Tank mit Benzin, dessen Oktanzahl über 92 ②... -
Seite 17: Das Fahrzeug Starten Und Stoppen
Das Fahrzeug starten und stoppen Schlüssel ① Stecken Sie den Schlüssel in das Schlüsselloch und drehen Sie bis zur Position ON. ① Betätigen Sie den Bremshebel und halten Sie ihn in diese Position. Setzen Sie Motor-Notschaltertaste auf „ “. Elektrischer Starterknopf ②... - Seite 18 Starten mit dem Kickstarter Stellen Sie das Fahrzeug auf ebenem Untergrund auf den Hauptständer. Treten Sie den Kickstarter kräftig hinunter. ① Wenn der Motor kalt ist, und nach 3-4maligen Kicken nicht anspringt, drehen Sie den Gasgriff um 1/8 - 1/4 Drehung um das Starten zu erleichtern.
-
Seite 19: Anweisungen Während Der Zeit Des Einfahrens
WARNUNG! Die Temperatur des Auspuffs wird während des Fahrens sehr hoch. Berühren Sie es nicht, auch wenn das Fahrzeug steht. HINWEIS Wenn Sie den Motor bei kaltem Wetter starten, lassen Sie den Motor 3 Minuten bevor Sie losfahren warmlaufen. VORSICHT! Der Motor kann überhitzen, wenn er an einem extrem heißen Tag längere Zeit im Leerlauf läuft. -
Seite 20: Instandhaltung Und Wartung
INSTANDHALTUNG UND WARTUNG Periodische Inspektion Einige Komponenten dieses Fahrzeug sind abgenutzt oder lösen sich nach einiger Zeit. Eine regelmäßige Wartung trägt dazu bei, dass Ihr neues Fahrzeug mit Höchstleistung arbeitet. Fehlende regelmäßige Wartung kann die Sicherheit und Zuverlässigkeit Ihres Fahrzeuges beeinträchtigen und die Lebensdauer des Fahrzeuges verkürzen. Pflegen Sie das Fahrzeug wie folgt: 1. -
Seite 21: Luftfilter
Luftfilter Reinigung des Luftfilters Ein mit Staub und Schmutz gefüllter Luftfilter kann die Motorleistung vermindern und den Kraftstoffverbrauch erhöhen. Es empfiehlt sich, den Luftfilter regelmäßig zu reinigen. Entfernen Sie die hintere Schutzleiste und den linken Schutzstreifen ① Entfernen Sie die Befestigungsschraube der Luftfilterabdeckung. ... -
Seite 22: Öl Nachfüllen
Öl nachfüllen Bei kaltem Motor den Mittelständer in eine flache Bodenfläche stellen und den Ölstand prüfen, wenn er unter der unteren Markierung liegt, Öl nachfüllen. 1. Halten Sie das Fahrzeug auf dem flachen Boden und schrauben Sie dann den Motorölmessstab ab, reinigen Sie ihn und setzen Sie ihn wieder ein ①... -
Seite 23: Ölwechsel
Ölwechsel Öl nur wechseln, wenn der Motor noch nicht abgekühlt ist und das Fahrzeug unterstützt von einen Stand steht. Das Öl soll komplett auszurinnen. Ölwechsel und Reinigung des Ölfilters Schrauben Sie die Abdeckung der Ölbohrung / Ölstabstange und die Abdeckung des Ölfilters heraus. Sieb, Öllochdeckel und Ölfilter abnehmen, dann Sieb und Feder... -
Seite 24: Getriebeölwechsel
Getriebeölwechsel Das Fahrzeug benutzt Getriebeöl des Typs SAE 80W/90 (0,11 l) Getriebeölwechsel ① Stellen Sie das Fahrzeug in seinem Hauptstand. Drehen Sie die Tauchschraube und die Ölablassschraube heraus. ① ② ② Wenn das Öl abgelassen wird, benötigt der Motor eine bestimmte Temperatur. -
Seite 25: Wartung Der Bremsen
Abstand des freien Weges zu reduzieren. Nach dem Einstellen sollte der Achsstift eng an der Nut der ② Mutter anliegen. ③ ② HINWEIS Stellen Sie sicher, dass die Wartung des Bremssystems von einem offiziellen Speedex-Händler durchgeführt wird. ③... - Seite 26 Kontrolle des Bremsflüssigkeitsstandes und der Bremsklotzen Halten Sie den Lenker gerade und prüfen Sie den Stand der Bremsflüssigkeit in den Behältern für die vordere/hintere Bremse. Er sollte zwischen der oberen und der unteren Markierung liegen. Wenn der Flüssigkeitsstand nahe der Untergrenze liegt, prüfen Sie die ④...
-
Seite 27: Wartung Der Zündkerze
Wartung der Zündkerze Dieses Fahrzeug wird mit eine Zündkerze des Typs CR7HSA bestattet. 0,6~0,8 mm zu ersetzen, folgen Sie die Anweisungen: die Zündkerze Die Verbindung der Zündkerzenabdeckung trennen und die Zündkerze mit einem Spezialschlüssel auseinander nehmen. Überprüfen Sie, ob sich brennende Aschenreste oder Schmutz auf der Elektrode oder dem Porzellankopf angesammelt haben. -
Seite 28: Batterie Und Sicherung
Überlastung zu schützen: Diese Sicherungen haben eine Leistung von 15 A und befinden sich neben der Batterie. Überprüfen Sie bei elektrischen Problemen, ob die Sicherung durchgebrannt ist, wenn das elektrische System ausgeschaltet ist. Bei Bedarf ersetzen. VORSICHT Wenn die Sicherung andauernd durchbrennt, gehen Sie zu einem offiziellen Speedex-Händler. Sicherungen immer durch Sicherungen gleicher Nennleistung ersetzen. -
Seite 29: Längere Lagerung
Längere Lagerung Wenn das Fahrzeug länger als 30 Tage außer Betrieb ist, bereiten Sie es wie folgt auf Lagerung vor: Waschen Sie den Kraftstoff aus dem Kraftstofftank. Entfernen Sie den Akku und lagern Sie ihn an einem kühlen, dunklen und trockenen Ort. Laden Sie die Batterie einmal im Monat langsam auf. -
Seite 30: Wartungsprogramm
WARTUNGSPROGRAMM Der Wartungsplan basiert auf den Ablesungen des Kilometerstands. Der Wartungsplan sollte verkürzt werden, wenn das Fahrzeug häufig unter schlechten Bedingungen oder unter Last betrieben wird. Kilometerstand Artikel Frequenz 500 km 4000 km 8000 km 12000km Bemerkung Kraftstoffsystem Ölfilter ※※ ※※... -
Seite 31: Technische Daten
TECHNISCHE DATEN Artikel Beschreibung Länge × Breite × Höhe 1760 mm × 620 mm × 1095 mm Radstand 1325 mm Min. Bodenfreiheit 95 mm Gewicht 85 kg Max. Belastung 150 kg Motormodell 139QMB Motortyp Einzylinder, 4-Takt luftgekühlt Bohrung × Hub 39 mm x 41,5 mm Kapazität des Zylinders 49,6 cm3... - Seite 32 Artikel Beschreibung Felge Aluminiumlegierung Vorderbremse Disk Hinterbremse Trommel Stoßdämpfer vorne / hinten Hydraulische Feder Reifengröße / Druck Vorne 110/70-12 / 225kPa Reifengröße / Druck Hinten 110/70-12 / 225kPa Zündung C.D.I. Zündkerze CR7HSA Spiel der Zündkerze 0. 6mm～0. 8mm Batterie 12V 7Ah Sicherung 15 A Scheinwerfer...
-
Seite 33: Elektrischer Schaltplan
Elektrischer Schaltplan...
