6

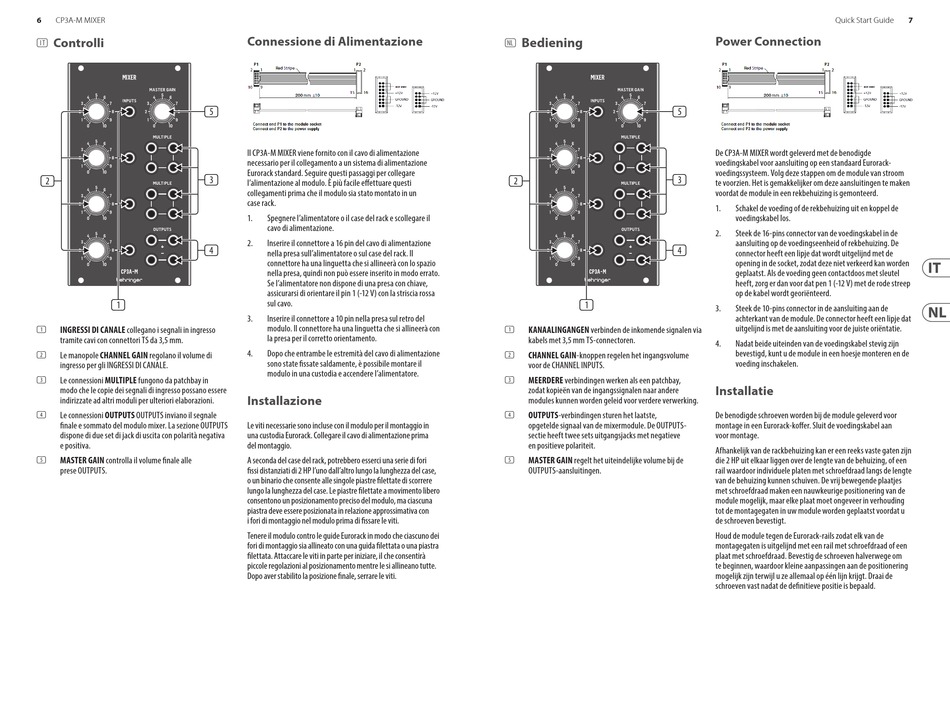

CP3A-M MIXER
Controlli
(IT)
(5)
(3)
(2)
(4)
(1)
INGRESSI DI CANALE collegano i segnali in ingresso
(1)
tramite cavi con connettori TS da 3,5 mm.
Le manopole CHANNEL GAIN regolano il volume di
(2)
ingresso per gli INGRESSI DI CANALE.
Le connessioni MULTIPLE fungono da patchbay in
(3)
modo che le copie dei segnali di ingresso possano essere
indirizzate ad altri moduli per ulteriori elaborazioni.
Le connessioni OUTPUTS OUTPUTS inviano il segnale
(4)
finale e sommato del modulo mixer. La sezione OUTPUTS
dispone di due set di jack di uscita con polarità negativa
e positiva.
MASTER GAIN controlla il volume finale alle
(5)
prese OUTPUTS.
Connessione di Alimentazione
Il CP3A-M MIXER viene fornito con il cavo di alimentazione
necessario per il collegamento a un sistema di alimentazione
Eurorack standard. Seguire questi passaggi per collegare
l'alimentazione al modulo. È più facile effettuare questi
collegamenti prima che il modulo sia stato montato in un
case rack.
1.
Spegnere l'alimentatore o il case del rack e scollegare il
cavo di alimentazione.
2.
Inserire il connettore a 16 pin del cavo di alimentazione
nella presa sull'alimentatore o sul case del rack. Il
connettore ha una linguetta che si allineerà con lo spazio
nella presa, quindi non può essere inserito in modo errato.
Se l'alimentatore non dispone di una presa con chiave,
assicurarsi di orientare il pin 1 (-12 V) con la striscia rossa
sul cavo.
3.
Inserire il connettore a 10 pin nella presa sul retro del
modulo. Il connettore ha una linguetta che si allineerà con
la presa per il corretto orientamento.
4.
Dopo che entrambe le estremità del cavo di alimentazione
sono state fissate saldamente, è possibile montare il
modulo in una custodia e accendere l'alimentatore.
Installazione
Le viti necessarie sono incluse con il modulo per il montaggio in
una custodia Eurorack. Collegare il cavo di alimentazione prima
del montaggio.
A seconda del case del rack, potrebbero esserci una serie di fori
fissi distanziati di 2 HP l'uno dall'altro lungo la lunghezza del case,
o un binario che consente alle singole piastre filettate di scorrere
lungo la lunghezza del case. Le piastre filettate a movimento libero
consentono un posizionamento preciso del modulo, ma ciascuna
piastra deve essere posizionata in relazione approssimativa con
i fori di montaggio nel modulo prima di fissare le viti.
Tenere il modulo contro le guide Eurorack in modo che ciascuno dei
fori di montaggio sia allineato con una guida filettata o una piastra
filettata. Attaccare le viti in parte per iniziare, il che consentirà
piccole regolazioni al posizionamento mentre le si allineano tutte.
Dopo aver stabilito la posizione finale, serrare le viti.
Bediening
(NL)
(5)
(3)
(2)
(4)
(1)
KANAALINGANGEN verbinden de inkomende signalen via
(1)
kabels met 3,5 mm TS-connectoren.
CHANNEL GAIN-knoppen regelen het ingangsvolume
(2)
voor de CHANNEL INPUTS.
MEERDERE verbindingen werken als een patchbay,
(3)
zodat kopieën van de ingangssignalen naar andere
modules kunnen worden geleid voor verdere verwerking.
OUTPUTS-verbindingen sturen het laatste,
(4)
opgetelde signaal van de mixermodule. De OUTPUTS-
sectie heeft twee sets uitgangsjacks met negatieve
en positieve polariteit.
MASTER GAIN regelt het uiteindelijke volume bij de
(5)
OUTPUTS-aansluitingen.
Quick Start Guide
Power Connection
De CP3A-M MIXER wordt geleverd met de benodigde
voedingskabel voor aansluiting op een standaard Eurorack-
voedingssysteem. Volg deze stappen om de module van stroom
te voorzien. Het is gemakkelijker om deze aansluitingen te maken
voordat de module in een rekbehuizing is gemonteerd.
1.
Schakel de voeding of de rekbehuizing uit en koppel de
voedingskabel los.
2.
Steek de 16-pins connector van de voedingskabel in de
aansluiting op de voedingseenheid of rekbehuizing. De
connector heeft een lipje dat wordt uitgelijnd met de
opening in de socket, zodat deze niet verkeerd kan worden
geplaatst. Als de voeding geen contactdoos met sleutel
heeft, zorg er dan voor dat pen 1 (-12 V) met de rode streep
op de kabel wordt georiënteerd.
3.
Steek de 10-pins connector in de aansluiting aan de
achterkant van de module. De connector heeft een lipje dat
uitgelijnd is met de aansluiting voor de juiste oriëntatie.
4.
Nadat beide uiteinden van de voedingskabel stevig zijn
bevestigd, kunt u de module in een hoesje monteren en de
voeding inschakelen.
Installatie
De benodigde schroeven worden bij de module geleverd voor
montage in een Eurorack-koffer. Sluit de voedingskabel aan
voor montage.
Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zijn
die 2 HP uit elkaar liggen over de lengte van de behuizing, of een
rail waardoor individuele platen met schroefdraad langs de lengte
van de behuizing kunnen schuiven. De vrij bewegende plaatjes
met schroefdraad maken een nauwkeurige positionering van de
module mogelijk, maar elke plaat moet ongeveer in verhouding
tot de montagegaten in uw module worden geplaatst voordat u
de schroeven bevestigt.
Houd de module tegen de Eurorack-rails zodat elk van de
montagegaten is uitgelijnd met een rail met schroefdraad of een
plaat met schroefdraad. Bevestig de schroeven halverwege om
te beginnen, waardoor kleine aanpassingen aan de positionering
mogelijk zijn terwijl u ze allemaal op één lijn krijgt. Draai de
schroeven vast nadat de definitieve positie is bepaald.
7
