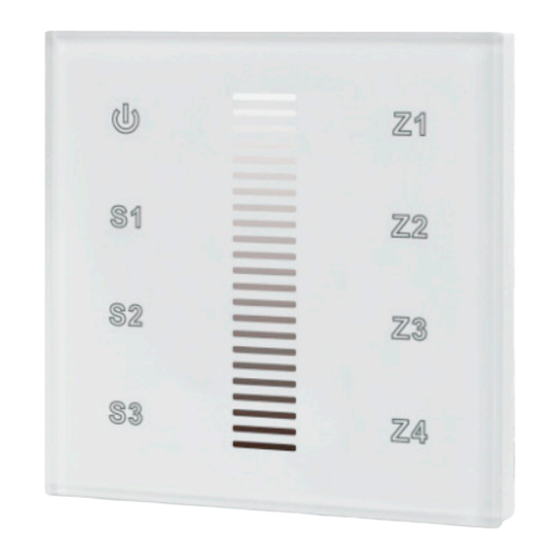

9051001 BERÜHRUNGSGESTEUERTE
RF-WANDKONSOLE
Wichtig: Lesen Sie die gesamte Bedienungsanleitung vor der Montage.
PARAMETER
Fernbedienung
Teilenr.
Betriebsspannung
9051001
100 – 240 V AC
Empfänger
Teilenr.
Eingangsspannung
9049001
12 – 36 V DC
9049401
12 – 36 V DC
9052201
100 – 240 V AC
PRODUKTABMESSUNGEN
Produktinformationen
·
Hintergrundbeleuchtung
·
Glasoberfläche
·
Berührungsgesteuert (Touch)
·
Einstellung der Helligkeit
Abmessungen
Betriebsfrequenz
ø/h (mm)
434 MHz/868 MHz
86 x 86 x 29,1
Strom
Ausgang
4 x 5 A
4 x (60-180) W
4 x 5 A
4 x (60-180) W
–
1 x 150 W
Anmerkung
Berührungsgesteuert
(Touch)
Anmerkung
Konstantspannung
Konstantspannung
RF-Dimmer
loading

Verwandte Anleitungen für SIGOR 9051001

Inhaltszusammenfassung für SIGOR 9051001

  • Seite 1 9051001 BERÜHRUNGSGESTEUERTE RF-WANDKONSOLE Wichtig: Lesen Sie die gesamte Bedienungsanleitung vor der Montage. Produktinformationen · Hintergrundbeleuchtung · Glasoberfläche · Berührungsgesteuert (Touch) · Einstellung der Helligkeit PARAMETER Fernbedienung Abmessungen Teilenr. Betriebsspannung Betriebsfrequenz Anmerkung ø/h (mm) Berührungsgesteuert 9051001 100 – 240 V AC...
  • Seite 2 SCHALTPLAN 1) Sender-Anschluss 110 V – 230 V AC 2) Empfänger-Anschluss bei mehreren Gerät 110 V – 230 V AC Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen Einfarbiger LED-Streifen MONTAGE...
  • Seite 3 BEDIENUNG 1) Programmierung für Baureihe SR-1009 Betätigen Sie die Programmiertaste auf dem RF-Empfänger (9049001). Berühren Sie die Zonentaste (Z1, Z2, Z3 oder Z4; Sender 9051001). Berühren Sie den Dimmbalken. Die LEDs blinken zur Bestätigung kurz auf. Berühren Sie eine Zonentaste (Z1, Z2, Z3 bzw. Z4) mindestens zwei Sekunden lang, um die jeweilige Zone ein- bzw.
  • Seite 4 Aktualisierung des Produkts 3) Der Kunde hat im Rahmen dieser Garantie ausschließlich Anspruch auf Reparatur oder Austausch des Produkts. SIGOR Licht GmbH Eichenhofer Weg 81 · 42279 Wuppertal Telefon 0 23 39 – 12 61 0 · Telefax 0 23 39 - 12 61 61...
