Inhaltszusammenfassung für SELFSAT SELFSAT-IPD30A

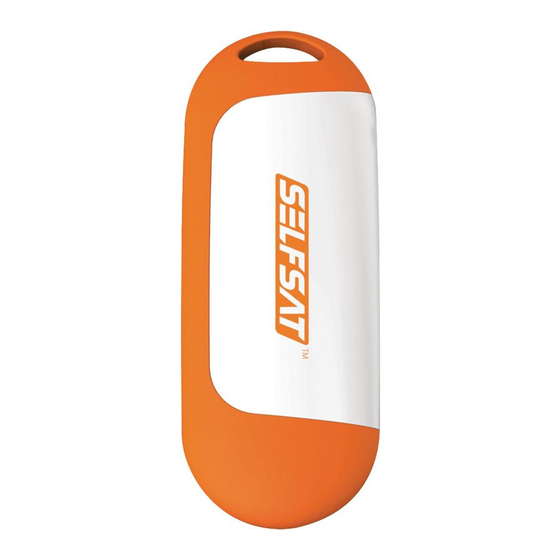

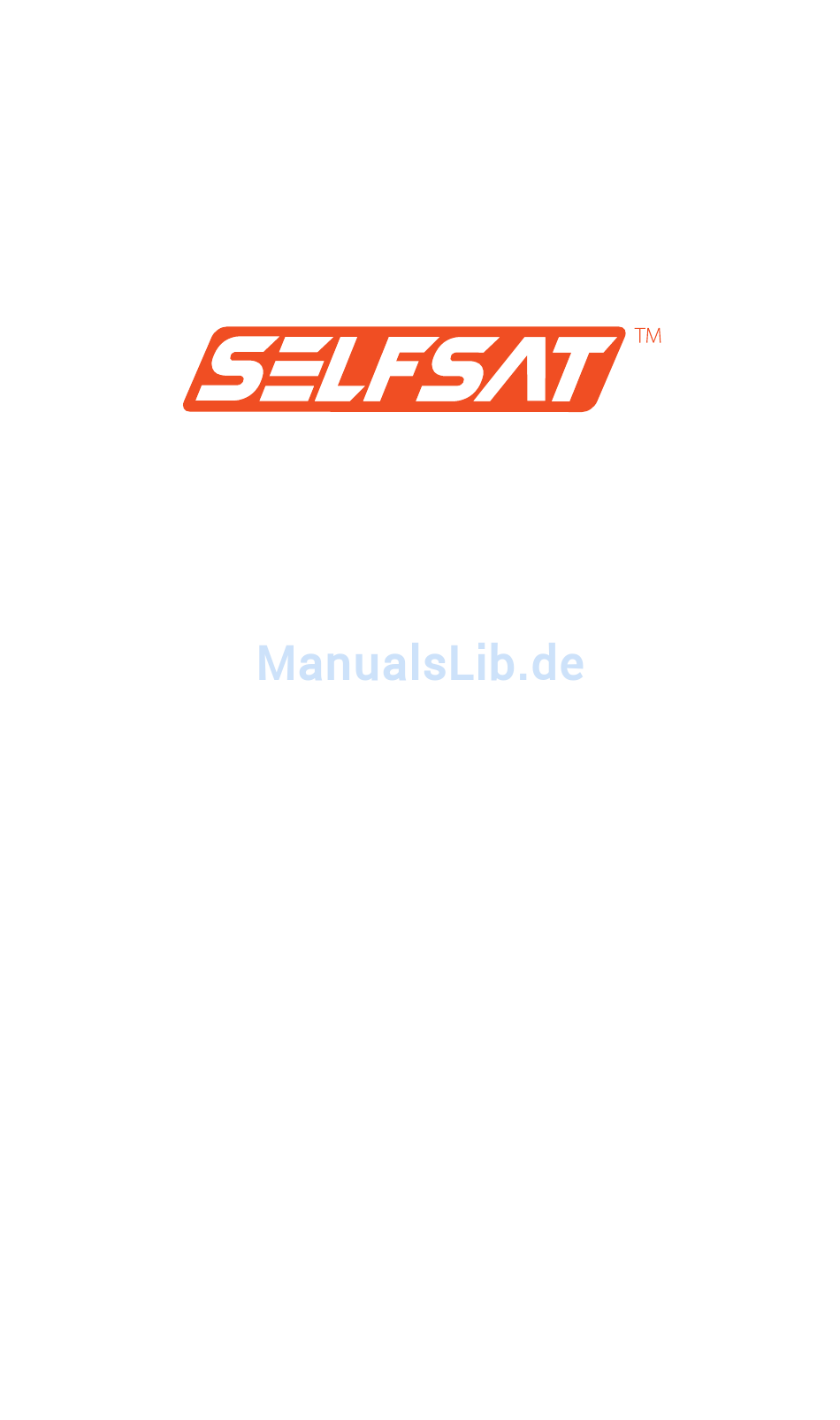

- Seite 1 SAT>IP™ Wi-Fi Dongle Bedienungsanleitung www.selfsat.com...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Dieses Produkt ist ein Gerät zur drahtlosen Übertragung. Die Leistung kann je nach Betriebsumgebung variieren. • Lesen Sie das Handbuch vor der Verwendung sorgfältig durch. • Berühren Sie das Gerät nicht während des Betriebs, um die Gefahr von Verbrennungen zu Vermeiden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. SAT>IP WLAN Dongle • Spezifikationen / Komponenten ............ . •... -
Seite 4: Modellname
1. SAT>IP WLAN Dongle • Spezifikationen SELFSAT-IPD30A Modellname ARM Cortex A5 833MHz 512 MB /2,5 GB System-/FLASH-Speicher SELFSAT SAT>IP RCU application Eingabegerät /Bluetooth-Fernbedienung HDMI 1.4 Audio-/Videoausgang Wi-Fi 802.11n, 2.4 /5GHz Dual Band WLAN Bluetooth 4.0 Bluetooth DC 5,2V 1A /5W... -
Seite 5: Bezeichnungen Der Bluetooth-Fernbedienung
• Teilenamen - SAT>IP WLAN Dongle Gummischutz Entfernen Sie den Gummischutz vor der Verwendung des HDMI und Micro USB Anschlusses. HDMI-Anschluss Verbinden Sie das Gerät mit dem HDMI Anschluss des Fernsehgeräts Micro USB-Stromanschluss für die Stromversorgung des Geräts Belüftungsschlitze für die Wärmeabfuhr während des Betriebs LED-Lampe Die blaue Lampe leuchtet, wenn das Gerät korrekt angeschlossen ist und mit Strom... -
Seite 6: Betriebsdiagramm Des Sat>Ip Wlan Dongle
• Betriebsdiagramm des SAT>IP WLAN Dongle SELFSAT>IP Flat antenna WLAN-Router Um die SAT>IP Satellitenübertragung zu empfangen, ist eine √ SELFSAT>IP Antenne, der SAT->IP WLAN-Dongle und ein WLAN-Router notwendig. Eine SELFSAT>IP-Antenne und ein WLAN-Router sind nicht enthalten. √ Wenn die SELFSAT>IP-Antenne nicht für die Verbindung verwendet √... -
Seite 7: Sat>Ip Wlan-Dongle Vorbereitung
③ Stellen Sie sicher, dass die erforderliche Netzwerk-ID/Passwort des WLAN Routers bereit liegt, um den SAT>IP WLAN-Dongle mit dem Netzwerk zu verbinden. Der WLAN-Router muss der sein, an dem die SELFSAT>IP-Antenne angeschlossen ist, die zum Satelliten zeigt. Bei Fernsehgeräten/Monitor mit Ausgängen von unter 1A (1.000 √... -
Seite 8: Wlan-Einstellungen Der Bluetooth-Fernbedienung
Der WLAN-Router muss mit der SELFSAT>IP-Antenne verbun- √ den sein, die auf den Satelliten zeigt. Die SAT>IP-Funktionen sind vollständig verwaltbar über die √ Bluetooth-Fernbedienung, aber andere Unterhaltungsfunktionen und Einstellungen des Geräts benötigen die "SELFSAT SAT>IP RCU" App. DEUTSCH - 8... -
Seite 9: Hauptfunktion - Sat>Ip
Serverliste und wählen Sie einen zum Verbinden aus. Drücken Sie Grüne Taste, um den Satelliten unter all den aufgeführten ③ auszuwählen, auf den die SELFSAT>IP-Antenne zeigt. Der Standardkanal des Satelliten wird angezeigt. ④ Drücken Sie die Blaue Taste um die Liste aller verfügbaren Kanäle für ⑤... -
Seite 10: Unterhaltungsfunktionen
4. Unterhaltungsfunktionen Wenn kein WLAN-Rouer zur Nutzung zur Verfügung steht, gehen Sie auf "Einstellung" >"Systemeinstellungen" >"Telefon zu TV / Diashow Modus" und ändern Sie die Einstellung von "Router" auf "Direkt" um die Unterhaltungsfunktionen zu nutzen. SmartShare-Verbindung Um die Inhalte Ihres Mobilgeräts anzusehen, muss es mit dem selben Router und der DLNA- Funktion verbunden sein. -
Seite 11: Sat>Ip Wlan-Dongle Einstellungen
5. SAT>IP WLAN-Dongle Einstellungen Setting Einstellen und ändern der Optionen des Gerätes . • Einrichten einer WLAN-Verbindung : Wählen Sie das gewünschte WLAN für die anfängliche Verbindung oder wechseln zu einer neuen. • Bluetooth einrichten : Scannen/paaren mit verfügbaren Bluetooth-Geräten. •... -
Seite 12: Anwendung Zur Fernbedienung Für Android
Fernbedienung, aber andere Unterhaltungsfunktionen und die Einstellung des Geräts benötigen die "SELFSAT SAT>IP RCU" App. • Anwendung zur Fernbedienung für Android Laden Sie die "SELFSAT SAT>IP RCU" App aus dem Google Play Store. ① Starten Sie die heruntergeladene Anwendung und der SAT>IP ②... -
Seite 13: Bezeichnungen Der Fernbedienungsapp
• Bezeichnungen der Fernbedienungsapp Power : An / Aus HOME : Zum Hauptbildschirm wechseln Richtungstasten : Nach oben/unten/links/rechts OK : Bestätigung der Auswahl Lautstärke : Anpassen der Lautstärke Kanal : Wechsel auf andere Kanäle Farbtasten** : Für benutzerdefinierte Aktionen LANG* : Wechsel zu anderen Sprachen Touch Pad : Touch Pad/Tastatureingaben Einstellung : Bluetooth-Anschluss /Anwendungsinfo/Hilfe Zurück : Zurück zum vorherigen Menü... -
Seite 14: Fehlerbehebung Für Bluetooth-Fernbedienung
Werksreset durchgeführt haben. Zum erneuten Verbinden der Bluetooth-Fernbedienung und √ SAT>IP WLAN-Dongle muss "SELFSAT SAT>IP RCU" heruntergeladen werden und im Voraus mit dem SAT->IP WLAN gepaart werden. ① Wählen Sie „Einstellung" > "Bluetooth einrichten" im Hauptfenster, um die verfügbaren Geräte anzuzeigen. -
Seite 15: Allgemeine Fragen & Aantworten
7. Allgemeine Fragen & Antworten • Kein HDMI-Anschluss am Fernsehgerät/Bildschirm – zusätzlicher Erwerb eines HDMI auf RGB (Analog)-Konverters ist erforderlich, um das Gerät zu verwenden. – Ein Konverter mit externem Stromversorgungsanschluss wird für einen stabilen Betrieb empfohlen. • Inhalte werden nicht wiedergegeben oder Fernsehgerät/Bildschirm blinkt oder „Kein Signal“... - Seite 16 service@selfsat.com...
- Seite 17 SAT>IP™ Wi-Fi Dongle User manual www.selfsat.com...
-
Seite 18: Safety Notes
Safety Notes • As the product of wireless device, there may be difference in performance after the usage environment. • Read thoroughly the manual before use. • Do not touch the device during operations to avoid risk of burns. • Keep the device unplugged if unused. - Seite 19 Contents 1. SAT>IP Wi-Fi Dongle • Specification / Components ............. . . •...
-
Seite 20: Sat>Ip Wi-Fi Dongle
1. SAT>IP Wi-Fi Dongle • Specification SELFSAT-IPD30A Model name ARM Cortex A5 833MHz 512MB / 2.5GB System / FLASH Memory SELFSAT SAT>IP RCU application Input device / Bluetooth remote controller HDMI 1.4 Audio/Video Output Wi-Fi 802.11n, 2.4 / 5GHz Dual Band Wi-Fi Bluetooth 4.0... -
Seite 21: Name Of Parts - Sat>Ip Wi-Fi Dongle
• Name of parts – SAT>IP Wi-Fi Dongle Protective Rubber Pull the rubber to take out HDMI connector and micro USB power port HDMI connector Connect the device to HDMI port of TV Micro USB power port To supply power to the device Air vent Discharge heat during operation LED lamp... -
Seite 22: Operation Diagram Of Sat>Ip Wi-Fi Dongle
SAT>IP Wi-Fi Dongle and Wi-Fi AP] are required and recommended. SELFSAT>IP antenna and Wi-Fi AP are not included. √ If SELFSAT>IP antenna is not used for the connection, [SAT>IP √ server, antenna, SAT>IP Wi-Fi Dongle and Wi-Fi AP] are required instead. -
Seite 23: Sat>Ip Wi-Fi Dongle Preparation
③ Make sure that required equipment and AP’s network ID/password are prepared to add SAT>IP Wi-Fi Dongle to the Wi-Fi network. W-Fi AP must be the one connected from SELFSAT>IP antenna which is pointing the satellite. In case TV/monitor outputs below than 1A(1,000mA), an √... -
Seite 24: Wi-Fi Setting Of Bluetooth Remote Control
(recommended) → Enter password → press “Connection” button. If there is no security option, input Wi-Fi name and press “Connection” button. Wi-Fi AP must be the one connected from SELFSAT>IP antenna √ which is pointing the satellite. SAT>IP function is fully manageable by Bluetooth remote √... -
Seite 25: Main Function - Sat>Ip
Red key to see available SAT>IP server list and choose one to ② connect. Green key Press to select one satellite that SELFSAT>IP antenna is ③ pointing among all listed. Default channel of the satellite will be shown. ④ Press... -
Seite 26: Entertainment Functions
4. Entertainment functions If Wi-Fi AP is not available to use, go to “Setting” >”Set up system” >”Phone to TV / SlideShow mode” and change from “Router” to “Direct” to enjoy entertainment functions. SmartShare connection To watch contents of mobile devices, connected in same AP, using DLNA function. -
Seite 27: Sat>Ip Wi-Fi Dongle Settings
5. SAT>IP Wi-Fi Dongle settings Setting Set and change options of the device . Select desire Wi-Fi for initial connection or change to a new. • Set up Wi-Fi : Scan/pair with available Bluetooth device. • Set up Bluetooth : Adjust the screen size using up/down/left/right buttons. -
Seite 28: Remote Control Application For Android
“SELFSAT SAT>IP RCU”, relative mobile application. • Remote control application for Android Download “SELFSAT SAT>IP RCU” at Google Play Store. ① Run downloaded application and SAT>IP Wi-Fi Dongle will be ②... -
Seite 29: Name Of Parts - Remote Control Application
• Name of parts – Remote control application Power : ON / OFF Home : Go to the main screen Direction key : Up/Down/Left/Right OK : Perform the selected menu Volume : Adjust volume Channel : Move to other channels Color key** : For custom usage of occasions LANG* : Change to other language Touch pad : Touch pad/Keyboard inputs... -
Seite 30: Troubleshooting For Bluetooth Remote Control
To re-connect of Bluetooth remote control and SAT>IP Wi-Fi √ Dongle, “SELFSAT SAT>IP RCU” has to be downloaded and paired to SAT>IP Wi-Fi Dongle in advance. ① Select “Setting” > “Set up Bluetooth” at main screen to see available devices to be connected. -
Seite 31: Common Q & A
7. Common Q & A • No HDMI ports at TV/monitor – Additional purchase of HDMI to RGB(analog) converter is required to use the device. – Converter with external power supply port is recommended for stable operation. • Contents is not playing or TV/monitor is flashing or “No signal” is shown –... - Seite 32 service@selfsat.com...
