INSTALLATION GUIDE

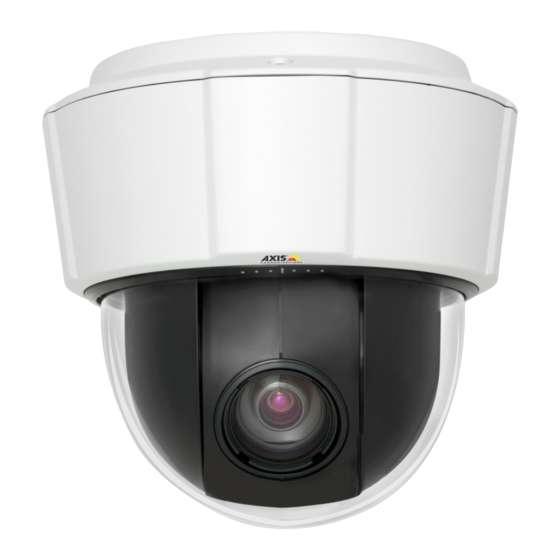

AXIS P5522 PTZ Dome Network Camera
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis P5522

Inhaltszusammenfassung für Axis P5522

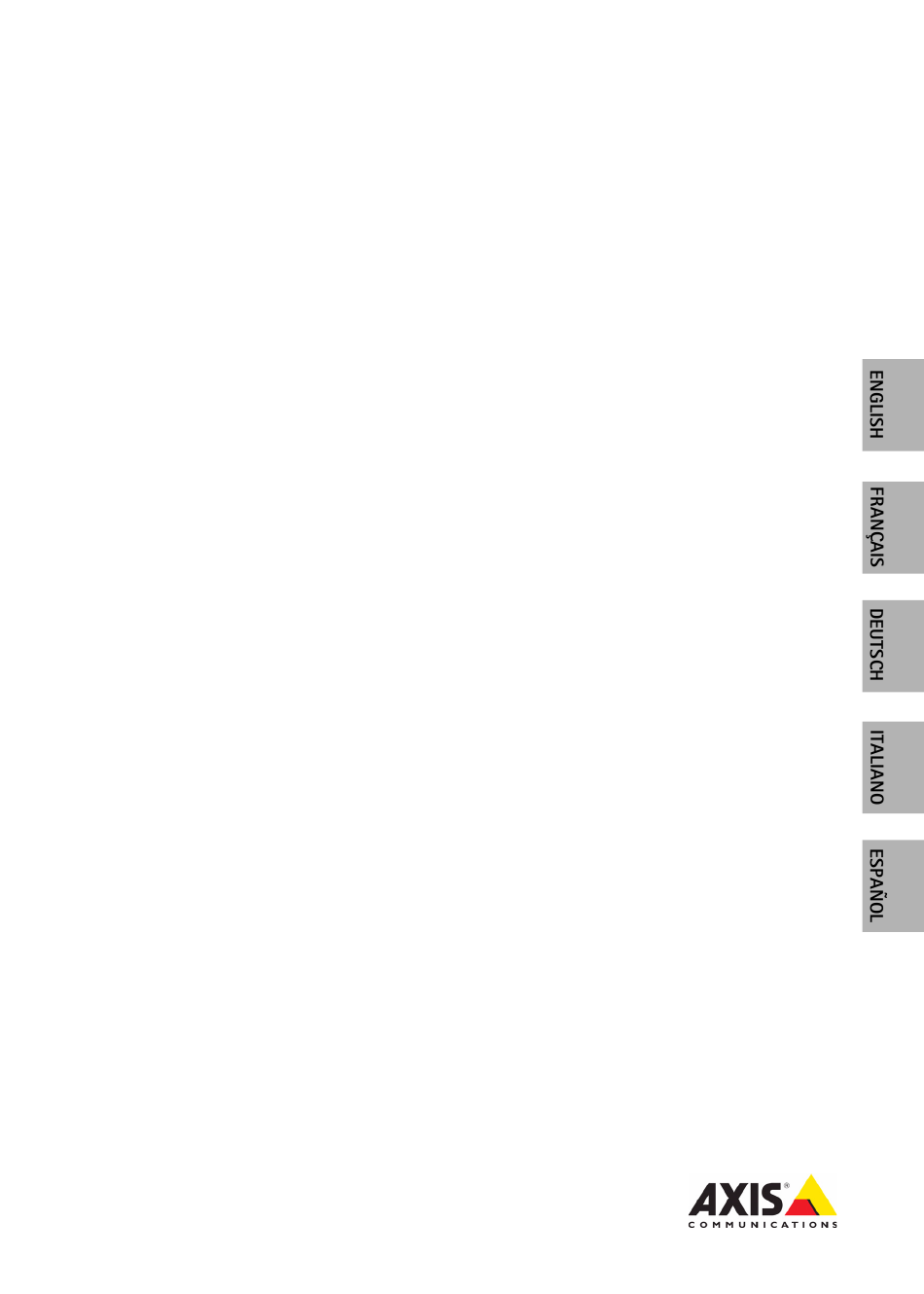

  • Seite 1 INSTALLATION GUIDE AXIS P5522 PTZ Dome Network Camera...

  • Seite 50: Sicherheitsvorkehrungen

    Tuch. • Verwenden Sie nur Zubehör und Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden. • Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler. WICHTIG! • Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

  • Seite 51: Installationsschritte

    Seite 51 AXIS P5522 Installationsanleitung In dieser Anleitung wird die Installation der AXIS P5522 PTZ-Dome-Netzwerk-Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“...

  • Seite 52: Hardwareübersicht

    Seite 52 AXIS P5522 Installationsanleitung Hardwareübersicht Kameraeinheit Steuertaste SDHC-Speicherkarteneinschub Statusanzeige (LED) Neustarttaste Kuppelabdeckung Kuppelring Kuppelring Dichtungsring schrauben (6) Kuppelabdeckung Obere Abdeckung...
  • Seite 53 AXIS P5522 Installationsanleitung Seite 53 Deckenmontage Montageplatte Schrauben für Montage- platte (3) Hängedeckenmontage Halterungs- arm (3) Schrauben (3) und Unterleg- scheiben (3) für Halterungs- Montagering Sicherheits- draht Kamerabefestigungen (3) Kameragrundplatte Schrauben für die Kameragrundplatte (4) Haken für Sicherheitsdraht Artikelnummer (P/N) und Seriennummer (S/N).

  • Seite 54: Installieren Der Hardware

    AXIS P5522 Installationsanleitung Installieren der Hardware Vorbereitung der Installation Lesen Sie zunächst alle Anweisungen, bevor Sie mit der Installationsvorbereitung der AXIS P5522 beginnen. Bei einigen Vorbereitungsschritten muss die obere Abdeckung abgenommen werden, sodass es sinnvoll ist, diese Schritte zusammen durchzuführen.

  • Seite 55: Installation Einer Sd-Speicherkarte (Optional)

    Setup > System Options > Storage > SD Card (Setup > Systemoptionen > Speicher > SD-Speicherkarte) und klicken Sie auf Unmount (Deaktivieren). Weitere Informationen hierzu finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte befindet und auf der Website unter „www.axis.com“ erhältlich ist.
  • Seite 56 7. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der Montageplatte und drehen Sie die Kameraeinheit. 8. Installieren Sie den High PoE Midspan (1 Anschluss), siehe Installation des AXIS T8123 High PoE Midspan (1 Anschluss), auf Seite 60.
  • Seite 57 AXIS P5522 Installationsanleitung Seite 57 Hängedeckenmontage 1. Nehmen Sie die Deckenplatte ab, in der die Halterung für Hängedecken angebracht werden soll. 2. Markieren Sie mithilfe der mitgelieferten Schablone die Position des 210-mm-Lochs in der Deckenplatte. Schneiden Sie das Loch entlang der Schablone aus.
  • Seite 58 10. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der Montageplatte und drehen Sie die Kameraeinheit. 11. Installieren Sie den High PoE Midspan (1 Anschluss), siehe Installation des AXIS T8123 High PoE Midspan (1 Anschluss), auf Seite 60.

  • Seite 59: Montagehalterung (Sonderzubehör)

    5. Verbinden Sie das Netzwerkkabel und bei Bedarf das Mehrfachanschlusskabel mit der Netzwerk-Kamera. 6. Installieren Sie den AXIS T8123, siehe Installation des AXIS T8123 High PoE Midspan (1 Anschluss), auf Seite 60. 7. Bringen Sie die Kameragrundplatte wieder an der ursprünglichen Position an.

  • Seite 60: Installation Des Axis T8123 High Poe Midspan (1 Anschluss)

    1. Verbinden Sie den AXIS T8123 (Dateneingang) über ein Netzwerkkabel mit dem Netzwerk- Switch. 2. Verbinden Sie den AXIS T8123 (Daten- und Stromausgang) über das zuvor an die Kamera angeschlossene Netzwerkkabel mit der Netzwerk-Kamera. 3. Schließen Sie den AXIS T8123 über das mitgelieferte Netzkabel an eine Netzsteckdose (100 bis 240 V Wechselstrom) an.

  • Seite 61: Zuweisen Einer Ip-Adresse

    Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet. Zum Zuweisen einer statischen IP-Adresse stehen unter Windows die Programme AXIS IP Utility und AXIS Camera Management zur Verfügung. Verwenden Sie die Methode, die für die gewünschte Anzahl der zu installierenden Kameras geeignet ist.

  • Seite 62: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    AXIS IP Utility erkennt automatisch die im Netzwerk vorhandenen Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk- Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen. Automatische Erkennung 1.

  • Seite 63: Zuweisen Einer Ip-Adresse Für Ein Einzelnes Gerät

    1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage der Live-Ansicht).

  • Seite 64: Zuweisen Von Ip-Adressen Für Mehrere Geräte

    Seite 64 AXIS P5522 Installationsanleitung Zuweisen von IP-Adressen für mehrere Geräte AXIS Camera Management beschleunigt die Zuweisung von IP- Adressen an mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. 1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und...
  • Seite 65 AXIS P5522 Installationsanleitung Seite 65 3. Geben Sie ein Kennwort ein, und wiederholen Sie die Eingabe, um die korrekte Schreibweise zu bestätigen. Klicken Sie auf OK. Damit ist das Kennwort konfiguriert. Klicken Sie zum Herstellen einer HTTPS-Verbindung zunächst auf diese Schaltfläche.

  • Seite 66: Zugriff Auf Den Videostrom

    Tools, mit denen Sie die Kamera Ihren Bedürfnissen entsprechend anpassen können. Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.

  • Seite 67: Andere Methoden Zum Festlegen Der Ip-Adresse

    Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell und AXIS Dynamic einfach installieren können. Eine Internetverbindung ohne HTTP- DNS Service Proxyserver ist Voraussetzung. Weitere Informationen hierzu finden Sie auf „www.axiscam.net“.

  • Seite 68: Zuweisen Der Ip-Adresse Per Arp/Ping

    Seite 68 AXIS P5522 Installationsanleitung Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber an der Kamera. 3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle...
  • Seite 69 Seite 69 Geräteanschlüsse Netzwerkanschluss - RJ-45.Ethernetanschluss. Unterstützt High PoE (Power over Ethernet, IEEE 802.3at). Verwenden Sie den im Lieferumfang enthaltenen AXIS T8123 High PoE Midspan (1 Anschluss). Zur Einhaltung der Vorschriften über die elektromagnetische Verträglichkeit müssen abgeschirmte Kabel verwendet werden.
  • Seite 70 Seite 70 AXIS P5522 Installationsanleitung Mehrfachanschlusskabel (separat erhältlich) Wenn Sie externe Geräte an die AXIS P5522 anschließen, benötigen Sie ein Mehrfachanschlusskabel, damit der IP51-Schutz erhalten bleibt. Das Mehrfachanschlusskabel können Sie von Ihrem Axis-Händler erwerben. Schließen Sie das Mehrfachanschlusskabel an den Mehrfachanschluss der Kamera an, siehe die Abbildung auf Seite 53 und die Anweisungen auf Seite 56 und Seite 57.
  • Seite 71 Firmware-Aktualisierung fehlgeschlagen Grün Konstant für 10 Sek. nach erfolgreichem Neustart Hinweis: Weitere Informationen zu den AXIS P5522 Statusanzeigen finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis- Netzwerkvideoprodukte befindet und auf der Website unter „www.axis.com“ erhältlich ist.

  • Seite 72: Wiederherstellen Der Werkseitigen Standardeinstellungen

    8. Legen Sie die IP-Adresse erneut fest. Wenden Sie dabei eines der unter Zuweisen einer IP- Adresse, auf Seite 61 beschriebenen Verfahren an. Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen zurückgesetzt werden. Weitere Informationen hierzu finden Sie in der Online-Hilfe und im Benutzerhandbuch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte.

  • Seite 73: Zugriff Auf Die Kamera Über Das Internet

    • RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen zu diesem Thema finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“. Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und befindet...
