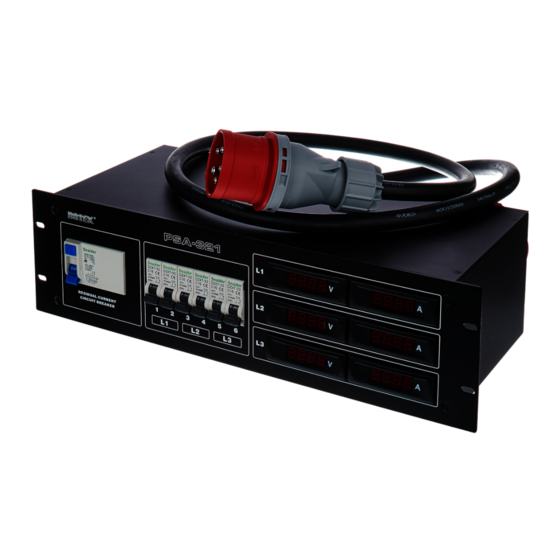

Botex PSA-321 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Botex PSA-321
Inhaltszusammenfassung für Botex PSA-321
- Seite 1 PSA-321 stromverteiler...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 05.03.2020, ID: 258280 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................16 Installation und Inbetriebnahme....................17 Anschlüsse und Bedienelemente....................18 Technische Daten............................ 22 Umweltschutz............................24 PSA-321 stromverteiler... - Seite 4 PSA-321 stromverteiler...
-
Seite 5: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. PSA-321 stromverteiler... -
Seite 6: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. PSA-321 stromverteiler... -
Seite 7: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. PSA-321 stromverteiler... - Seite 8 Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. PSA-321 stromverteiler...
-
Seite 9: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. PSA-321 stromverteiler... - Seite 10 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. PSA-321 stromverteiler...
- Seite 11 CEE-Kabel. Nehmen Sie am CEE-Kabel und an den CEE-Ste‐ ckern keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektri‐ schen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. PSA-321 stromverteiler...
- Seite 12 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. PSA-321 stromverteiler...
- Seite 13 Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen). Staub und Schmutzablagerungen im Inneren können das Gerät beschädigen. Das Gerät sollte bei entsprechenden Umgebungsbedingungen (Staub, Rauch, Nikotin, Nebel usw.) regelmäßig von qualifiziertem Fachpersonal gewartet werden, um Schäden durch Überhitzung und andere Fehlfunktionen zu vermeiden. PSA-321 stromverteiler...
- Seite 14 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. PSA-321 stromverteiler...
- Seite 15 Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage. PSA-321 stromverteiler...
-
Seite 16: Leistungsmerkmale
6 × Schutzkontaktsteckdose mit Klappdeckel für jeweils 16 A (250 V) – 1 × 5-polige CEE-Einbaugerätesteckdose mit Klappdeckel für 32 A (400 V) Leitungsschutzschalter mit Auslöseschalter für jeden Ausgang Vierpolige Fehlerstrom-Schutzeinrichtung (RCD, Fehlerstrom-Schutzschalter) für den Ein‐ gang Robustes Stahlblechgehäuse mit schwarzer Epoxid-Pulverbeschichtung Metall-Frontplatte Einbaumöglichkeit in 19-Zoll-Rack PSA-321 stromverteiler... -
Seite 17: Installation Und Inbetriebnahme
Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Verwenden Sie aus‐ schließlich Stromversorgungskabel mit geerdetem Schutzkontaktstecker bzw. 5-poligem CEE- Stecker. Montage in ein Rack Das Gerät ist für die Montage in 19-Zoll-Racks ausgelegt, es belegt drei Höheneinheiten (HE). PSA-321 stromverteiler... -
Seite 18: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite PSA-321 stromverteiler... - Seite 19 Leitungsschutzschalter für die sechs Ausgänge des Stromverteilers. Im Falle einer Überlast (> 16 A) trennt der Lei‐ tungsschutzschalter automatisch die Versorgung der zugeordneten CEE-Steckdose. 3 [L1 / L2 / L3] Messinstrumente für Spannung („V“) und Stromstärke („A“) der drei Phasen. PSA-321 stromverteiler...
- Seite 20 Anschlüsse und Bedienelemente Rückseite PSA-321 stromverteiler...
- Seite 21 Anschlüsse und Bedienelemente 4 5-polige CEE-Einbaugerätesteckdose mit Klappdeckel. 5 6 × Schutzkontaktsteckdose mit Klappdeckel für die sechs Ausgänge. 6 Netzanschlusskabel mit CEE-Stecker. PSA-321 stromverteiler...
-
Seite 22: Technische Daten
Leitungsschutzschalter / Ausgänge: 6 × 16 A Versorgungsspannung 400 V 50 Hz Schutzart IP44 Montageoptionen Gewinde Einbaueigenschaften 19 Zoll, 3 HE Abmessungen (B × H × T) 482 mm × 133 mm (3 HE) × 198 mm Gewicht 7,9 kg PSA-321 stromverteiler... - Seite 23 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Weitere Informationen Belastbarkeit 32 A Fehlerstromschutzschalter Sicherungen 6 × Sicherungsautomaten 16 A C Schalter Nein Rackformat PSA-321 stromverteiler...
-
Seite 24: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. PSA-321 stromverteiler... - Seite 25 Notizen PSA-321 stromverteiler...
- Seite 26 Notizen PSA-321 stromverteiler...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
