Fre que nzum ric ht e r LS
7,5 PS
125 PS (200/400V)
Bedienungsanleitung für Bedienfeld
Ele k t rom ot ore n
LG Industrial Systems

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG iP5A

  • Seite 1 Fre que nzum ric ht e r LS 7,5 PS 125 PS (200/400V) Bedienungsanleitung für Bedienfeld Ele k t rom ot ore n LG Industrial Systems...

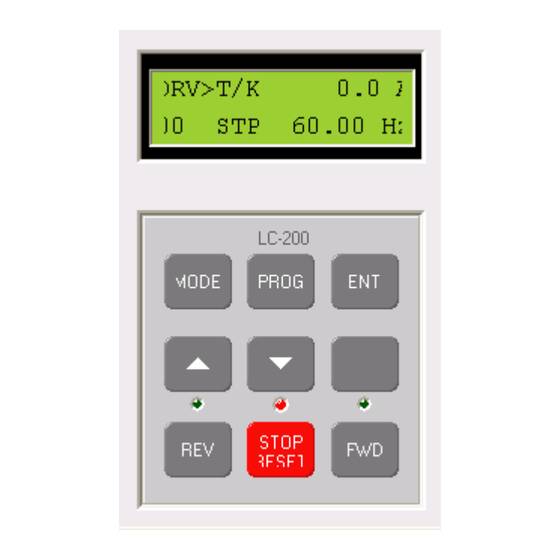

  • Seite 2: Bedienfeld

    Bedienungsanleitung für Bedienfeld iP5A BEDIENFELD Die Tasten haben die folgenden Funktionen: Sie dient zum Weiterschalten zur nächsten Parametergruppe. Sie dient zum Anzeigen des Werts eines Parameters und zum Aktivieren der Funktion zum Programmieren eines Parameters. Sie dient zum Bestätigen des geänderten Parameterwerts und zum Beenden der Programmierung.
  • Seite 3 Bedienungsanleitung für Bedienfeld iP5A Mit ihr gibt man den Befehl zum Stoppen der Motordrehung und zum Zurücksetzen der Alarme (ohne Verwendung). Die LEDs auf dem Display des Bedienfelds zeigen den Betriebszustand des Frequenzumrichters an: Sie zeigt an, dass der Frequenzumrichter den Befehl für den Rechtslauf des Motors gibt;...
  • Seite 4 Bedienungsanleitung für Bedienfeld iP5A Der Parameter, der angibt, wie der Frequenzsollwert bereitgestellt wird, kann die folgenden Werte haben: Werte Bedeutung Sollwert vom Bedienfeld. Sollwert über einen mit einem Spannungssignal angesteuerten Analogeingang. Sollwert über einen mit einem Stromsignal angesteuerten Analogeingang. Sollwert über Impulsfolge-Eingang.
  • Seite 5: Programmierung

    Bedienungsanleitung für Bedienfeld iP5A PROGRAMMIERUNG Zum Ändern eines Parameters wie folgt verfahren: A) Beim Einschalten wird der folgende Wert angezeigt: B.1) Wenn der zu ändernde Parameter zur Gruppe DRV gehört, muss man die Pfeiltaste drücken, bis auf dem Display der Name bzw. die Nummer des betreffenden Parameters und sein Wert angezeigt werden, wie z.B.
  • Seite 6: Umschalten Zwischen Den Parametern

    Bedienungsanleitung für Bedienfeld iP5A Umschalten zwischen den Parametern Drive Group FU1 Group FU2 Group I/O Group MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE...
  • Seite 7 Bedienungsanleitung für Bedienfeld iP5A drückt. Einstellen der Parameterwerte Im nachstehenden Beispiel wird der Wert des Parameters DRV-01 von 5,0 in 16,0 geändert. DRV>T/K 0.0 A DRV>T/K 0.0 A 0 Hz 0 Hz SHIFT DRV> Acc. time DRV> Acc. time 5.0 sec 16.0 sec...
  • Seite 8: Allgemeines Schema Für Die Parametereinstellung

    Bedienungsanleitung für Bedienfeld iP5A Allgemeines Schema für die Parametereinstellung Das nachstehende Beispiel zeigt die Programmierung eines Parameters für jede Gruppe mit den folgenden Einstellungen: DRV-04 = V1, FU1-30 = 195 Hz, FU2-25 = 5, I/O-05 = 195 Hz. DRV>T/K 0.0 A DRV>...
  • Seite 9: Schema Zum Speichern Der Parametrierung

    Bedienungsanleitung für Bedienfeld iP5A Schema zum Speichern der Parametrierung Dieser Vorgang umfasst 2 Phasen: 1. Speichern der beim Frequenzumrichter eingestellten Parameter im Bedienfeld 2. Laden der im Bedienfeld gesicherten Daten in den Frequenzumrichter Mit dieser sehr nützlichen Funktion kann man eine Parametrierung, von der man weiß, dass sie korrekt ist, wiederherstellen, wenn versehentlich Parametereinstellungen geändert wurden und dies den Betrieb des Frequenzumrichters beeinträchtigt.
  • Seite 10: Schema Zum Zurücksetzen Der Parametereinstellungen

    Bedienungsanleitung für Bedienfeld iP5A Schema zum Zurücksetzen der Parametereinstellungen Mit diesem Vorgang kann man die werkseitige Parametrierung des Frequenzumrichters wiederherstellen. DRV>T/K 0.0 A FU2> Jump code 0 Hz SHIFT FU2> Para. init FU2> Para. init --- No --- --- No --- FU2>...
