- Hinweise Installation / 230V -
• Die Installation bzw. der Eingriff ins Stromnetz kann zu sehr schweren Verletzungen bis hin
zu einem tödlichen Stromschlag führen.
• Anschluss oder Installation darf nur von Fachpersonal / Elektrofachkraft im
spannungs bzw. stromfreiem Zustand durchgeführt werden!
Die Spannungsfreiheit muss zwingend überprüft werden!
• Beachten Sie unbedingt die UVV (Unfallverhütungsvorschriften) und VDE Bestimmungen!
Betrieb nur erlaubt an 230V~/ 50Hz
• Die Installation darf nur mit dafür zugelassenen und geprüften Werkzeugen erfolgen.
• Keine Montage auf oder in der Nähe (50cm Abstand) brennbarer / entzündlicher
Materialien (Entflammungstemperatur < 200°C). Achten Sie ebenfalls auf
Gas -/ Staub -/ Raumluft Gemisch. Lüften Sie ggf. den Raum vorher kräftig durch.
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab! Anderenfalls besteht LEBENSGEFAHR!!
• Zum Anschluss aller 230V~ / 50Hz Komponenten darf der Mindestquerschnitt (1,5mm²) der
Anschlussleitung niemals unterschritten werden.
Benutzen Sie unbedingt eine für diese Verwendung ausdrücklich zugelassene Leitung.
• Es gibt im Inneren dieses Produktes keine zu wartenden Teile.
• Der korrekte Anschluss ist zu prüfen, erst bei einwandfreier Installation darf die Spannung
wieder zugeschaltet werden.
• Der Stromkreis darf erst in Betrieb genommen werden, wenn alle
Komponenten fachgerecht und fest in der Wand / Halterung / Decke installiert
und auf volle Funktion geprüft wurden.
• Die zulässige Anschlusslast darf niemals überschritten werden.
Anschluss der Komponente

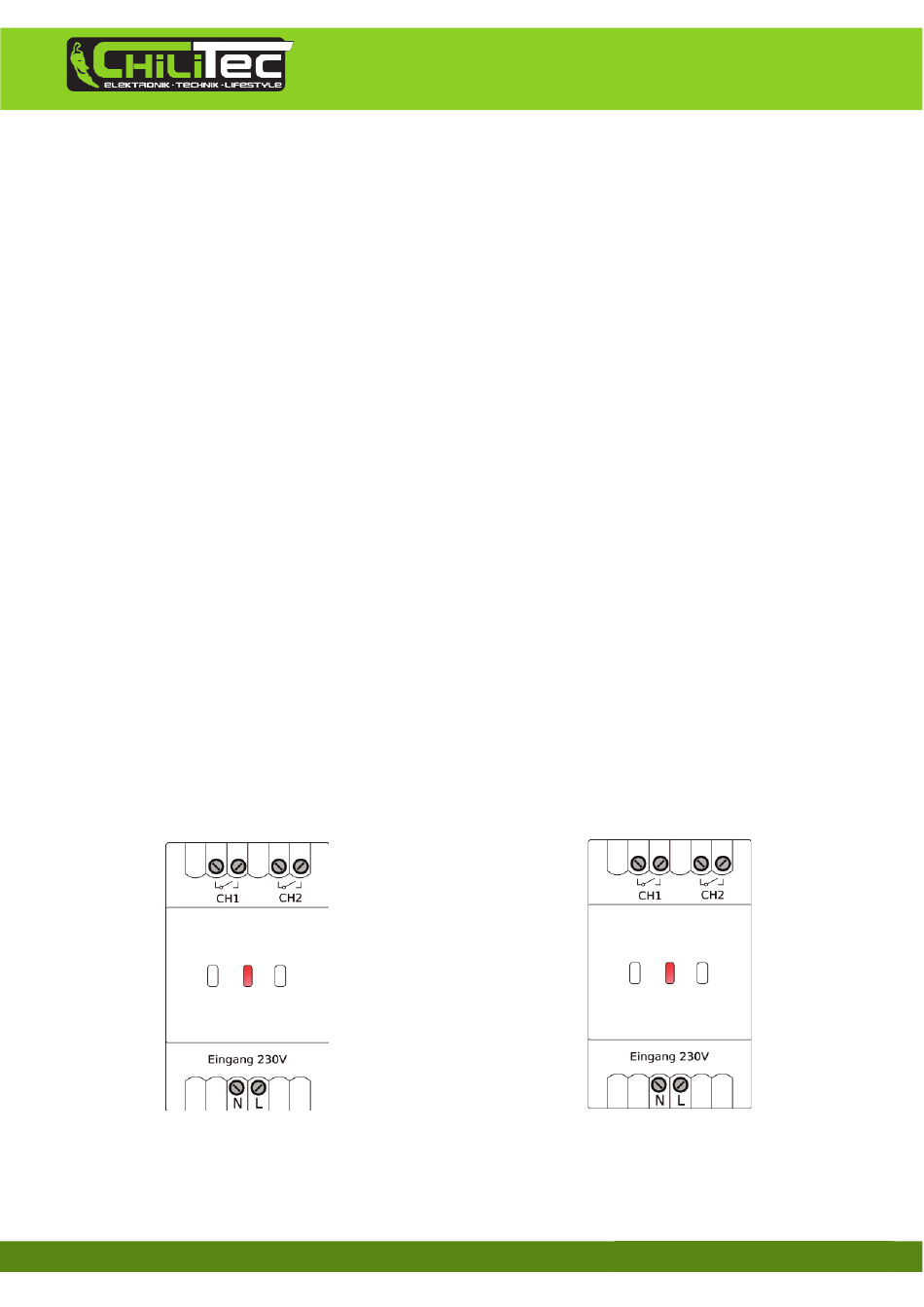

Schließen Sie die stromführenden, ankommenden Leitungen an die Eingänge (unten) des
Empfängers an ( siehe Abb. 1). Die oben Klemmen sind der Schaltausgang. Die jeweilige Bele-
gung des Eingangs (Phase L oder Nullleiter) ist aufgedruckt. Die Polung muss beachtet wer-
den. Achten Sie darauf dass die Kabel fest verschraubt und fixiert sind. Die Kabel dürfen nur
soweit abisoliert werden dass keine blanken Leiter mehr sichbar sind.Zum Testen des Schalt-
ausgangs lässt sich der Empfänger nach Wiedereinschalten des Hauptstroms bereits über den
EIN/Aus Schalter (Abb.2) bedienen und die Schaltaktivität wird von der Indikator LED (Abb. 2)
angezeigt. Achtung: Der Schaltausgang hat keine Verbindung zum Eingang. Hier wird keine
Spannung durchgeschaltet, lediglich ein Kontakt EIN / AUS geschaltet.
Abb. 1
Zwei oder mehr zu installierende Empfänger müssen einen Mindestabstand von 90cm
zueinander haben (beim Anlernen). Die Funkverbindungen sind mit einem 24 Bit Schlüssel co-
diert und somit ist es nicht möglich fremde Geräte (z.B. beim Nachbarn) ungewollt anzulernen.
Ebenso ist eine Störung des Funksignals unwahrscheinlich, da die Funkverbindung der Kompo-
nenten gesichert ist.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
-Produktdatenblatt-
Abb. 2
