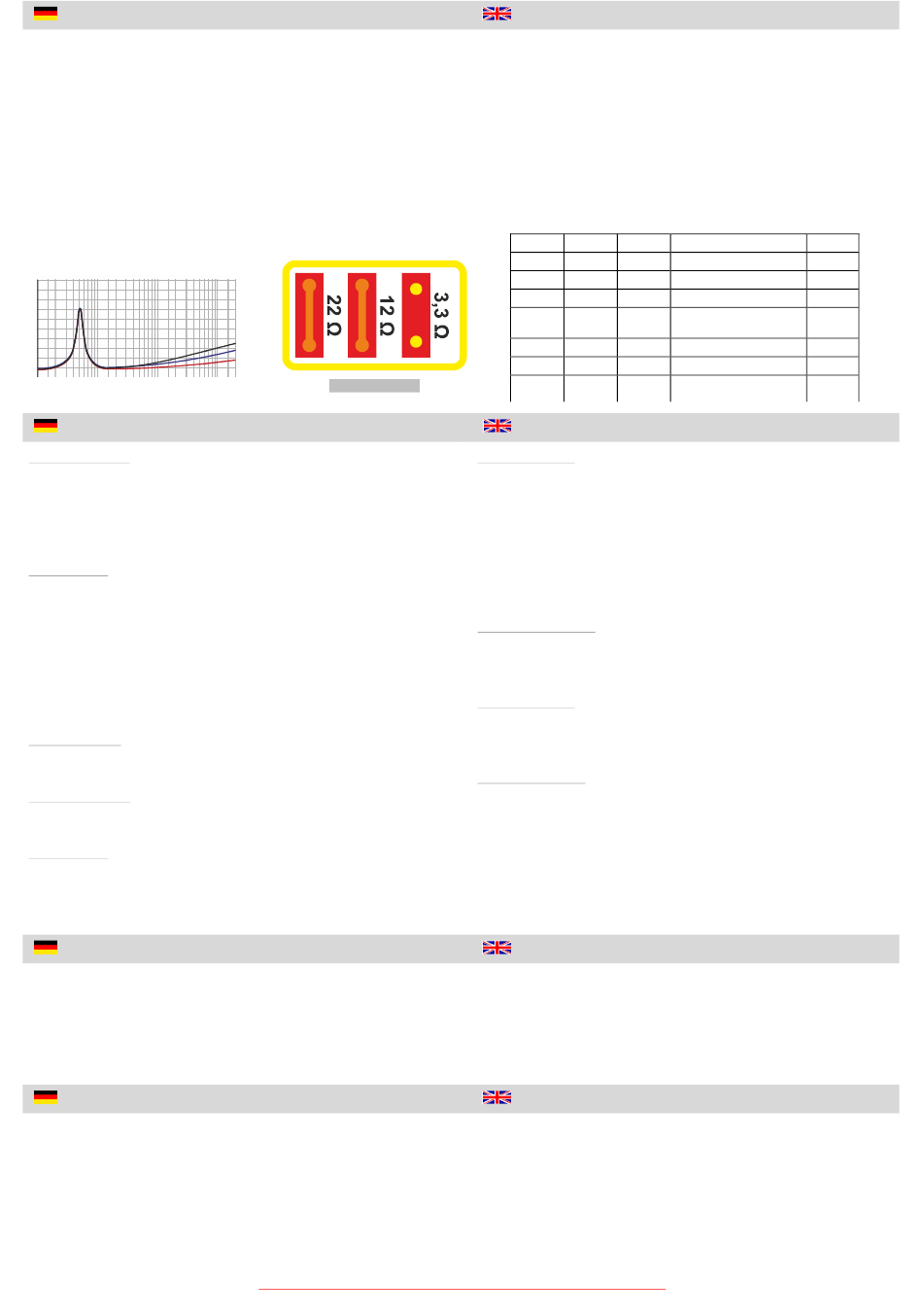

impedanz linearisierung
Alle Lautsprecher mit Schwingspule erzeugen zu höheren
Frequenzen eine steigende Impedanz. Erzeugt wird diese durch
einen imaginären Widerstand(Reaktanz). Damit die angepasste
Frequenzweichenschaltung optimal arbeiten kann, wird der Anstieg
durch eine zugeschaltete Impedanz-Linearisierung (R-C Glied)
eingedämmt. Die Justierung des RC-Gliedes wird durch drei frei
schaltbare Widerstände eingestellt. Ein weiterer großer Vorteil
besteht darin, dass durch die frei schaltbare Impedanz-
Linearisierung 2 oder 3 oder 4 oder 8 OHM Tief-Mitteltöner an die
Weiche angepasst werden können. Ob die vorgeschlagene
Variante zum klanglichen Ergebniss führt, muss
gemessen(MICRO AS) oder angehört werden.
Montage Tips
- WARNUNG: Trennen Sie vor der Montage den Massepol (-)
von der Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf
richtige Polung. Falsche Polung führt zu Kurzschlüssen und kann
die Fahrzeugelektrik beschädigen.
- Die besten Einbaupositionen sind die Originalplätze zwecks
Originalität und einfacherer Montage.
- wichtig: Beachten Sie das die Lautsprecher plan und stabil
eingebaut werden. In manchen Fällen ist eine stabiler
Plastikadapter, Holz- oder Metallring erforderlich. Die Qualität des
Einbaues entscheidet sehr stark das Klangbild, daher sollte auf
Dämmung und Sorgfalt bei der Installation geachtet werden.
Beachten Sie dass die Lautsprecher vor Hitze, mechanischen
Einflüssen Sonneneinstrahlung, Feuchtigkeit und Nässe
geschützt sind. Dies erreicht man durch diverses Zubehör von
AUDIO SYSTEM (s.u.).
- Achtung: Verlegen Sie Ihre Kabel so dass diese nicht
gequetscht werden oder über scharfe Kanten verlaufen. Dies
kann zu Beschädigungen und Kurzschlüssen führen.
- Vorsicht: beim Entfernen von Innenverkleidungen. Die
Befestigungsteile aus Plastik können beschädigt werden und
müssen ersetzt werden.
- wichtig: ist die richtige Polarität der Lautsprecher. Das
Klangbild kann aber auch durch verpolen der Hochtöner
verbessert werden.
Ausprobieren und hören bzw. messen(MICRO AS) ist hier
sinnvoll!
packungsinhalt
- 2 x Hochtöner: HS 25 Plus
- 2 x TMT: ex 100 sq evo oder ex 130 sq evo
oder ex 165 sq evo 4x ex 165 sq evo bei sq-4
- 2 x Frequenzweiche: fwx evo
- Montagematerial
- Bedienungsanleitung
optionales einbauzubehör
- alu 200 und alu 500 selbstklebende Dämmatte
- dp 5000 Dämmpaste.
- rainstop Schaumstoff wasserabweisend.
- z-chinch Cinchkabel in schwarz oder silber.
- xs-high power batterien.
- Sauerstoffreies Strom- und Lautsprecherkabel.
audio system germany - falltorstrasse 6 - 76707 hambrücken
section D
section D
audio-system
www.
impedance linearisation
All speakers and voice coils produce higher impedance according
to higher frequencies, created by an imaginary resistance
(reactance). The adjusted crossover circuit works properly, when
the increase through a connected impedance-linearization
(R-C part) is being reduced. The setting of the R-C parts is
adjusted by three free switchable resistors. Another advantage
result of the free switchable impedance-linearization is, that it is
possible to adapt 2 or 3 or 4 or 8 Ohm midrange at the crossover.
To know if the proposed adjusting is the best sound, it is
important to listen or to measure (MICRO AS).
3,3Ω
12Ω
22Ω
-
-
-
Jumper Jumper Jumper
Jumper Jumper
-
Jumper
-
Jumper
Jumper
-
-
-
Jumper Jumper
-
Jumper
-
Mechanical installation Tip
- Warning: First disconnect negative pole of your car
battery. Check polarity changing polarity may cause serious
damages to your car electric.
- Best speaker positions are the original build in positions. Easy
installation and originality are the reasons.
- Take care your speakers are build in straight, plain and well
fastening.
-Sometimes using a mounting adapter made from plastic, wood
or metal may help you to fix all equipment proper to your car.
- Important: As better your speakers were installed the
better the sound will be. A wide range of optionally mounting
accessories by AUDIO SYSTEM will help you to get best
possible results keeping out vibrations and humidity.
- Warning: Lay all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise this could
cause damages and short circuit to your whole installation.
- ATTENTION: Be careful removing original plastic parts of
your car. The fitting parts could be damaged and have to be
replaced.
The right polarity of all speakers is extremely important for the
sound of your car audio system. We recommend changing
polarity of the tweeters finding out the best possible sound.
The best is to listen or measure it with MICRO AS.
package content
- 2 x Tweeter: HS 25 Plus
- 2 x Woofer: ex 100 sq evo or ex 130 sq evo
or ex 165 sq evo 4x ex 165 sq evo with sq-4
- 2 x Crossover: fwx evo
- Mounting accessories
- Manual
optional mounting accessories
- alu 200 und alu 500 self-adhasive damp foam
- dp 5000 damp paste
- rainstop water-resistant foam
- z-chinch RCA cabel black or silver color
- xs-high power batteries
- Oxygen-free speaker and power cabel
.de
result
Ω
No linearisation
0 Ω
use with less than2Ω
2,2 Ω
use with 2Ω
3,3 Ω
use with more than
4,7 Ω
2Ω
use with 3Ω
5,5 Ω
basic setting 3 to 4Ω
6,9 Ω
use with more than
8,0 Ω
4Ω
