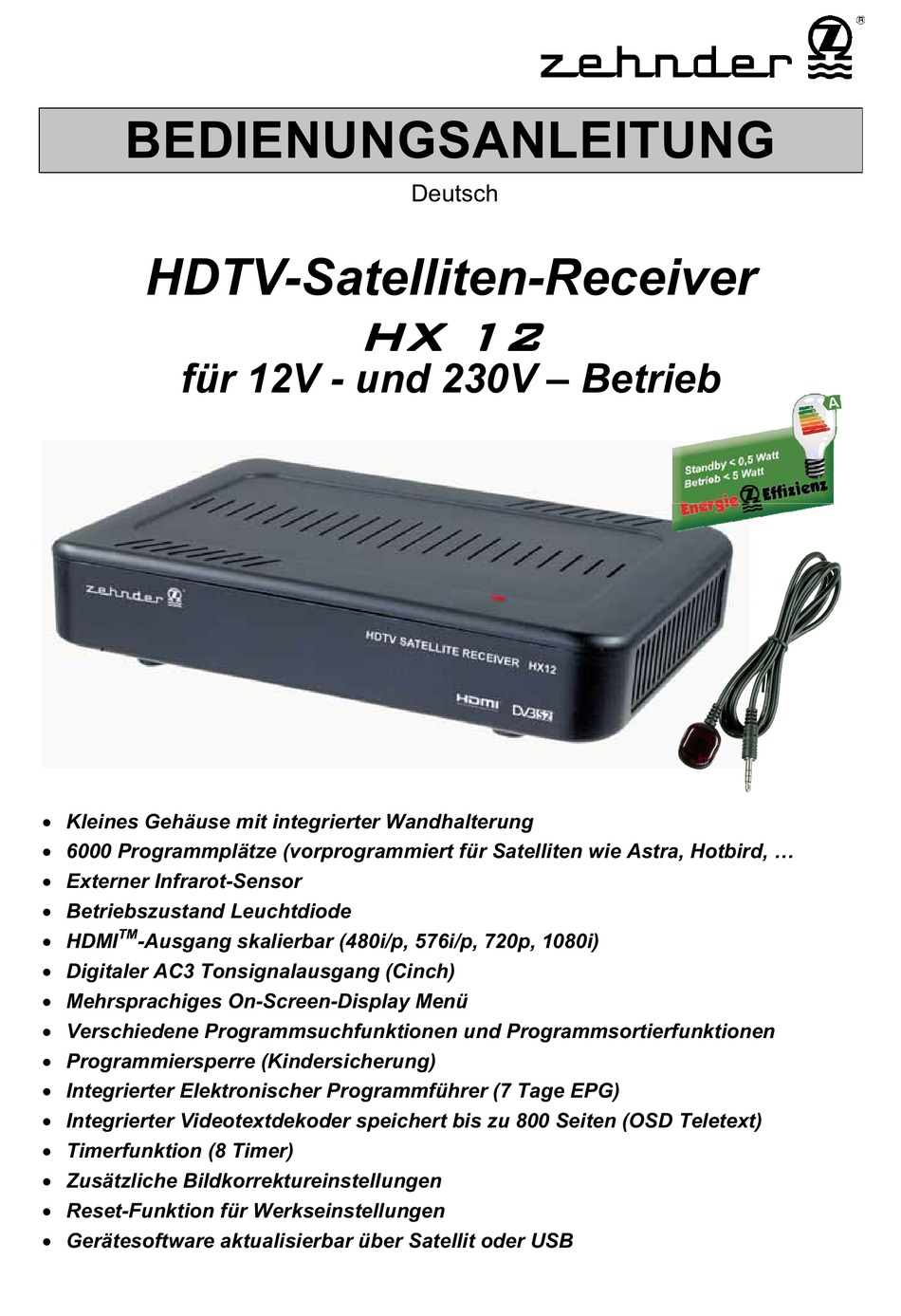

BEDIENUNGSANLEITUNG
Deutsch
HDTV-Satelliten-Receiver
HX 12
für 12V - und 230V – Betrieb
x Kleines Gehäuse mit integrierter Wandhalterung
x 6000 Programmplätze (vorprogrammiert für Satelliten wie Astra, Hotbird, ...
x Externer Infrarot-Sensor
x Betriebszustand Leuchtdiode
x HDMI
TM
-Ausgang skalierbar (480i/p, 576i/p, 720p, 1080i)
x Digitaler AC3 Tonsignalausgang (Cinch)
x Mehrsprachiges On-Screen-Display Menü
x Verschiedene Programmsuchfunktionen und Programmsortierfunktionen
x Programmiersperre (Kindersicherung)
x Integrierter Elektronischer Programmführer (7 Tage EPG)
x Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)
x Timerfunktion (8 Timer)
x Zusätzliche Bildkorrektureinstellungen
x Reset-Funktion für Werkseinstellungen
x Gerätesoftware aktualisierbar über Satellit oder USB

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zehnder HX 12

Inhaltszusammenfassung für Zehnder HX 12

  • Seite 1 BEDIENUNGSANLEITUNG Deutsch HDTV-Satelliten-Receiver HX 12 für 12V - und 230V – Betrieb x Kleines Gehäuse mit integrierter Wandhalterung x 6000 Programmplätze (vorprogrammiert für Satelliten wie Astra, Hotbird, … x Externer Infrarot-Sensor x Betriebszustand Leuchtdiode x HDMI -Ausgang skalierbar (480i/p, 576i/p, 720p, 1080i) x Digitaler AC3 Tonsignalausgang (Cinch) x Mehrsprachiges On-Screen-Display Menü...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Einführung ........................1 Bedienelemente ......................2 Sicherheitsvorkehrungen und Wartung ..............4 Installation und Inbetriebnahme ................5 3.1 Standortwahl und Elevationswinkel der Antenne ..........5 3.2 LNB digitaltauglich ? ..................... 5 3.3 Geräte anschließen ....................6 3.4 Inbetriebnahme ..................... 9 3.5 Feinausrichtung der Antenne ................

  • Seite 5: Einführung

    Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage www.zehnder-sat.de. Noch einfacher ist jedoch die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Software“.

  • Seite 6: Bedienungselemente Und Anschlüsse

    1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE Geräteober-/unterseite Leuchtet im Power LED: Betrieb rot, kein Licht im Standby-Betrieb Aufhänge- vorrichtungen Wandmontage Geräterückseite Netzanschluss für 100-240V AC Datenschnittstelle für USB- Speichermedien, wie ext. Fest- platten u. USB Memory Stick z.B. für Software-Update ® HDMI : Video- und Audioausgang zum Anschluß...

  • Seite 7: Fernbedienung

    1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE Fernbedienung Taste Funktion Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby) Power Schaltet den Ton stumm und an. 1. Direkt-Anwahl der Programmplatznummer 2. Eingabe von Werten bei der Programmierung im Menü. Schaltet zwischen TV- und Radio-Programmliste um. Ruft die Ausschalt-Timer Funktion auf (Schlaftimer.

  • Seite 8: Sicherheitsvorkehrungen Und Wartung

    2. SICHERHEITSVORKEHRUNGEN UND WARTUNG 1. Bedienungsanleitung Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, be- vor Sie das Gerät einschalten. 2. Netzspannung/Netztrennung Betreiben Sie den Receiver nur an einer Gleichspannung von 12 V, bzw. mit dem mitgelieferten Netzteil an einer Netzspannung mit 100-240 V~/50 Hz.

  • Seite 9: Installation Und Inbetriebnahme

    3. INSTALLATION UND INBETRIEBNAHME 3 Installation und Inbetriebnahme Standortwahl und Elevationswinkel der Antenne Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV- Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Äquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

  • Seite 10: Geräte Anschließen

    3. INSTALLATION UND INBETRIEBNAHME Geräte anschließen Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satelli- tenreceivers nach einem der nachfolgenden Anschlusspläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbin- dungen. Die Kabel sollten so verlegt werden, dass man nicht auf sie tritt oder über sie stolpert.
  • Seite 11 3. INSTALLATION UND INBETRIEBNAHME Satellitensignal-Anschluss "LNB IN" Schließen Sie das Antennenkabel (doppelt geschirmtes 75 Ohm SAT-Koax- Kabel) mit den F-Steckern an das LNB und den Satellitenreceiver an. Wenn an dem Kabel die F-Stecker noch nicht montiert sind: Isolieren Sie das Kabel nach Skizze ab und Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

  • Seite 12: Weitere Anschlußbeispiele

    3. INSTALLATION UND INBETRIEBNAHME Der digitale Audioausgang kann sowohl digitale Audio Daten als PCM, als auch komprimierte "Dolby Digital AC-3" Daten für 5.1-Mehrkanalton ausgeben. Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert. Hinweis: Um die wirklichen Dolby-Digital-Signale zu erhalten, müssen zwei Voraus- setzungen erfüllt sein: 1.

  • Seite 13: Inbetriebnahme

    3. INSTALLATION UND INBETRIEBNAHME Inbetriebnahme Fernbedienung Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedie- nung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) ent- sprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder. Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vordersei- te des Receivers.

  • Seite 14: Feinausrichtung Der Antenne

    3. INSTALLATION UND INBETRIEBNAHME Feinausrichtung der Antenne Die Feinausrichtung einer Antenne gelingt mit einem herkömmlichen Analogre- ceiver einfacher, als mit einem Digitalreceiver. Als Erleichterung bietet dieser ei- ne Pegelanzeige dafür. Sie haben den Elevationswinkel aus der Standorttabelle im Anhang abgelesen und an Ihrer Antenne eingestellt.
  • Seite 15 3. INSTALLATION UND INBETRIEBNAHME 6. Um ein TV-Bild zu erhalten löschen Sie mit der Taste die Signalpe- gelanzeige vom Bildschirm und kontrollieren Sie, ob die vorprogrammierten Programme auch wirklich kommen. Sonst kann es sein, Sie müssen die An- tenne noch weiter drehen, da Sie das Signal eines falschen Satelliten emp- fangen (z.B.

  • Seite 16: Multi-Feed Anlagen (Mehrsatellitenempfang)

    Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, daß der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat- Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich. Ausrichtung: Anschlußplan: SAT 2...

  • Seite 17: Bedienung Des Receivers

    4. BEDIENUNG DES RECEIVERS Dieses Kapitel macht Sie mit der Bedienung der Grundfunktionen vertraut. TV-Betrieb ein-/ausschalten Achten Sie darauf, dass der beiliegende externe Infrarot-Sensor am Receiver eingesteckt ist und die Fernbedienung freien Zugang zu diesem hat. Der Recei- ver lässt sich ohne den externen IR-Sensor nicht bedienen. Schalten Sie den Receiver mit der Standby-Taste auf der Fernbedienung ein.

  • Seite 18: Programmwahl

    4. BEDIENUNG DES RECEIVERS Programmwahl Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntas- oder die Programmwahltasten auf der Fernbedienung verwenden. Die Umschaltung dauert ca. 1-2 Sek., da der RECEIVER die digitalen Signale erst umwandeln und das Bild errechnen muß. Bei der Direktwahl eines 2- oder 3-stelligen Programmplatzes mit den Ziffern- tasten haben Sie nach Eingabe der ersten und zweiten Ziffer ca.
  • Seite 19 4. BEDIENUNG DES RECEIVERS Programmwahl über die Favoritenlisten Der DVB Receiver besitzt 8 ver- schiedene Favoriten- Programmlisten, Betätigen Sie die graue Tas- te, so gelangen Sie zu den " TV Favoritenlisten". Hier sind diejeni- gen Programme eingetragen, die Sie in der TV-Programmverwaltung mit einem für die entsprechende Favoritenliste gekennzeichnet ha-...

  • Seite 20: Umschalten Zwischen Tv- Und Radiobetrieb

    4. BEDIENUNG DES RECEIVERS Umschalten zwischen TV- und Radiobetrieb Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.

  • Seite 21: Tonart Und Sprache Wählen

    4. BEDIENUNG DES RECEIVERS Tonart und Sprache wählen Bei manchen Programmen wird der Ton mehrsprachig übertragen. Mit der grünen Taste kön- nen Sie andere Sprachen anwäh- len. Wird mehrsprachig gesendet, so erscheint nebenstehende An- zeige, in der Sie die gewünschte Sprache auswählen können.

  • Seite 22: Umschalten Der Bildschirmauflösung Des Hdmi-Ausgangs (Gelbe Funktionstaste)

    4. BEDIENUNG DES RECEIVERS Umschalten der Bildschirmauflösung des HDMI-Ausgangs (gelbe Funktionstaste) Sie haben damit die Möglichkeit, statt über das Bedienmenü, mit dieser Direkt- funktion manuell zwischen den verschiedenen Bildformaten des HDMI-Ausgangs umzuschalten. Ist ein Flachbildschirm mit HDMI-Eingang angeschlossen, so drücken Sie ein- oder mehrmals die Taste auf ihrer Fernbedienung.

  • Seite 23: Programminformation

    4. BEDIENUNG DES RECEIVERS 4.11 Programminformation Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informa- RECEIVER tionen mitgesendet, die der erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Satellitenname, die aktuelle Uhrzeit, die Programmplatznummer, der Pro- grammname.

  • Seite 24: Der Elektronische Programmführer

    4. BEDIENUNG DES RECEIVERS 4.12 Der elektronische Programmführer Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informa- RECEIVER tionen mitgesendet, die der erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Name und die Startzeit sowie das Ende der aktuellen und nachfolgenden Sendungen werden mitgesendet.
  • Seite 25 4. BEDIENUNG DES RECEIVERS Radio Führer Durch betätigen der Taste erhalten Sie die Informationen, die bei den Radioprogrammen mitgesendet werden, auf gleiche Weise im "Radio Führer". Timer programmieren über EPG mit Taste Wenn Sie mit der -Taste das Programmführerfenster (Abschnitt 4.12) aufgerufen, eine Sendung angewählt haben und die Taste Timer betäti- gen, öffnet sich das Eingabefenster, in dem Sie auswählen können unter wel-...

  • Seite 26: Bildausschnitt Vergrößern

    4. BEDIENUNG DES RECEIVERS 4.13 Bildausschnitt vergrößern Sie haben mit der Taste die Möglichkeit, Bildausschnitte des gerade lau enden Programms heraus zu vergrößern. Vergrößerung des markierten Bildausschnitts auf Vollbild Markierungen des Bildausschnitts 1-mal wählt den gesamten Bildausschnitt aus x-mal vergrößert die Auswahl (Markierungen) des Ausschnitts um das 2-, 4-, 6-, 8-, 12-, 16-fache bewegt die Auswahl hoch/runter und rechts/links Vergrößert den gewählten Ausschnitt auf den Gesamtschirm...

  • Seite 27: Aufrufen Und Bedienung Der Menüs

    4. BEDIENUNG DES RECEIVERS 4.16 Aufrufen und Bedienung der Menüs Drücken Sie während des TV-Betriebs die Menü-Taste auf der Fernbe- dienung erscheint das Hauptmenü. Von hier aus gelangen Sie in die verschie- denen Untermenüs um Receiver- und Programmeinstellungen übersichtlich und bequem einzusehen, zu ändern oder anzupassen oder neue Programme zu su- chen: HAUPTMENÜ:...

  • Seite 28: Programmverwaltung (Programmliste Einsehen, Sortieren, Löschen, Sperren)

    4. BEDIENUNG DES RECEIVERS 4.17 Programmverwaltung (Programmliste einsehen, sortieren, löschen, sperren, umbenen- nen) Wenn Sie die Reihenfolge der vorprogrammierten Programme ändern wollen, neue Programme einsortieren oder Programme sperren, umbenennen und lö- schen wollen, benutzen Sie den Menüpunkt "Programmverwaltung". Nach einer Änderung wird die Programmreihenfolge automatisch aktualisiert.

  • Seite 29: Bearbeiten Der Radioprogrammliste

    4. BEDIENUNG DES RECEIVERS Einträge vornehmen/Programme bearbeiten 1. Wählen Sie eine der obengenannten Änderungsmöglichkeiten über die Farb- tasten oder aus. Sie gelangen dann in den gewählten Änderungsmodus, dessen Farb-Button im Menü, z.B. "Bewegen", dann leicht erhöht und mit einem Pfeil versehen angezeigt wird.

  • Seite 30: Bearbeiten In Einzelnen Satelliten-Programmlisten

    4. BEDIENUNG DES RECEIVERS Bearbeiten in einzelnen Satelliten-Programmlisten Um gezielt in Programm- listen nur einzelner Satelli- ten oder Favoritenlisten zu arbeiten, wählen Sie über die Tasten gewünschte Liste aus. Favoritenlisten erstellen und bearbeiten Favoritenlisten dienen dazu Programme in Gruppen zusammenzufassen, um Sie leichter auswählen zu können.
  • Seite 31 4. BEDIENUNG DES RECEIVERS Sperren Sperren eines Programms zur Kindersicherung ( - Taste) Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Drücken Sie die Taste . Sie befinden sich im Sperren-Modus. Um Fehlbedienungen zu vermeiden ist diese Funktion durch das Passwort der Kindersicherung geschützt (bei Änderungen siehe Abschnitt 6.4.6 ).
  • Seite 32 4. BEDIENUNG DES RECEIVERS Š Überspringen eines Programms ( - Taste) Sie möchten beim durchschalten der Programme mit den Tasten oder , Programme überspringen. Alle so markierten Programmplätzen werden beim „Durchzappen“ übersprungen. Drücken Sie die Taste . Sie befinden sich nun im Überspringmodus: Wählen Sie einfach mit den Tasten oder das Pro-...
  • Seite 33 4. BEDIENUNG DES RECEIVERS Die „Ändern“-Funktionen (Sortieren, Ändern/Umbenennen, Löschen): Wenn Sie die Taste drücken gelangen Sie in eine weitere Menü-Ebene mit wei- teren Möglichkeiten zur Bearbeitung Ihrer Programmliste. Ÿ Sortieren nach verschiedenen Kriterien Ÿ Ändern: Umbenennen eines Programmnamens Ÿ Löschen von Programmen Sortieren Programmliste nach verschiedenen Kriterien sortieren ( - Taste)
  • Seite 34 4. BEDIENUNG DES RECEIVERS Ändern/Umbenennen Programmnamen ändern ( - Taste) Manche Sender strahlen keinen korrekten Programmnamen aus. Wenn Sie den Namen eines Programms ändern möchten geben Sie in diesem Modus einen neuen ein. 1. Drücken Sie die - Taste, um das Untermenü „Ändern“ aufzurufen. 2.

  • Seite 35: Neue Programme Suchen

    4. BEDIENUNG DES RECEIVERS 4.18 Neue Programme suchen RECEIVER Der DVB-Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Pro- gramme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden. Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu.
  • Seite 36 4. BEDIENUNG DES RECEIVERS . Sie gelangen ins Timermenü, um die Angaben für bis zu 8 Timer zu machen. 2. Dann wählen Sie einen Timerplatz aus und bestätigen erneut mit . Das Timer-Eingabefenster wird geöffnet: Aktuelles Datum und Uhrzeit Einmalig, Tägl.; Wöchentl.,Monatl Kanal;...

  • Seite 37: Schlaf-/Sleep-Timer - Automatisches Abschalten Im Tv-Betrieb

    4. BEDIENUNG DES RECEIVERS Ablauf eines Timers Nach Ablauf eines „Einmalig“ Timerereignisses wird der Timer automatisch deaktiviert (Modus = Aus). Die Daten werden automatisch zurückgesetzt. Bei wiederholten Timern bleiben die Informationen erhalten, so daß sich der Re- ceiver beispielsweise wöchentlich ein- und ausschaltet. wenn die Timerplätze nicht manuell mit Status = "Aus"...

  • Seite 38: Für Fortgeschrittene: Suchen Von Programmen

    5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN 5 Für Fortgeschrittene: Suchen von Programmen RECEIVER Der DVB-Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Pro- gramme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden. Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu.

  • Seite 39: Tp Suche -- Programme Auf Einem Transponder Suchen

    5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN TP Suche -- Programme auf einem Transponder suchen In der digitalen Übertragung wird nicht nur ein Programm pro Übertragungsfre- quenz übertragen, sondern mehrere oder ganze Programmpakete. Bei der manuellen Programmsuche können Sie gezielt einzelne Transponder nach Programmen oder Programmpaketen absuchen.
  • Seite 40 5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN Satellit Hier wählen Sie den Satelliten aus auf dem Sie suchen möchten. Zur Auswahl stehen nur die im Menü ´Installation´ unter dem Menüpunkt Satelli- tenliste ausgewählten Satelliten, wie ASTRA, HOTBIRD. Die Auswahl der Namen erfolgt mit Der Satellitenname lässt sich ebenso im Menü...

  • Seite 41: Programmsuchlauf

    5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN Programmsuchlauf 1. Wählen Sie mit den Tasten in der obers- ten Zeile den Satelliten aus, auf dem gesucht werden soll. 2. Wählen Sie nun Übertragungskanal (Trans- ponder) aus, der abgesucht werden soll. Die Daten und Steuersignale des gewählten Transponders werden ange- zeigt und sollten nicht verän-...

  • Seite 42: Transponder Ändern, Löschen Und Neue Transponder Anlegen

    5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN Transponder ändern, löschen und neue Transponder anlegen In diesem Menü können Sie neue Übertragungskanäle einrichten oder bestehen- de ändern, wenn sich die Empfangsparameter geändert haben sowie neue Transponder hinzugefügt werden. Mit dem Befehl "Suchen" können dann die ein- zelnen Programme des Transponders gesucht werden.
  • Seite 43 5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN 5. Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Drücken Sie dazu auf die Taste ´Hinzufügen´. Geben in den nächsten Zeilen die Parameter ein. Nach Bestätigung des Feldes ´Speichern´ wird der neue Transponder mit fortlaufender Nummer an die Transponderliste hinten angehängt.

  • Seite 44: Alle Programme Eines Satelliten Suchen (Automatische Suche)

    5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN Alle Programme eines Satelliten suchen (Automatische Suche) Die automatische Programmsuche sucht alle vordefinierten und neuen Trans- ponder eines Satelliten ab, und trägt die gefundenen Programme und Transpon- der in die Programmliste ein. Um nicht zu viele unbrauchbare verschlüsselte Pro- gramme in der Programmliste abzuspeichern wurde als Such-Option eingestellt, nur nach „frei empfangbar“...
  • Seite 45 5. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN 3. Wählen Sie, ob sie nur unverschlüsselte (Freie, FreeToAir) oder alle Pro- gramme (komplett) suchen möchten und starten mit auf dem Feld ´Suche´den Suchprozess: Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht. Neue Trans- ponder werden in der Tranponderliste des Satelliten automatisch hinzugefügt.

  • Seite 46: Grundeinstellungen

    6. GRUNDEINSTELLUNGEN 6 Grundeinstellungen Mit den Grundeinstellungen wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen. Der Receiver wurde bereits im Werk für Standard-Satellitenempfangs- anlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vo- rausgesetzt.
  • Seite 47 6. GRUNDEINSTELLUNGEN Ÿ ASTRA, HOTBIRD, EUTEL 10, ..Ÿ Universal, Unicable, andere Ÿ 1..4000 Ÿ Aus, Anschluss 1-4 Ÿ Auto, Aus, Ein Ÿ Auto, H, V Pegel- und Qualitätsan- zeige des oben einge- stellten Transponders ( Satellit Jeder Antenne kann ein Satellit mit den entsprechenden Steuersignalen zuge- ordnet werden.

  • Seite 48: Satellitenliste - Neuen Satellit Anlegen

    6. GRUNDEINSTELLUNGEN Einsatz dieser Umschalter nicht möglich! Voreinstellung: "Auto" Polarisation Empfangsebene des LNB. Mit einstellen: "H" (Horizontal) oder "V" (Vertikal). Für Standard-Satellitenanlagen stellen Sie auf „Auto“ Voreinstellung: "Auto" Satellitenliste - Neuen Satellit anlegen/ändern/löschen 1. Aktivieren Sie mit den Tasten den Menüpunkt "Installation", dann das Untermenü...

  • Seite 49: Systemeinstellung

    6. GRUNDEINSTELLUNGEN Systemeinstellungen Die Zusatzfunktionen dienen der Anpassung weiterer Parameter an die Kundengegebenheiten. Aktivieren Sie das Hauptmenü mit der Taste und wechseln mit den Tasten, zu dem Menüpunkt "Systemeinstellung". eines der Untermenüs aufrufen. Bedienung in den Untermenüs: Einstellung ändern. wählen Sie die nächste Zeile an. wird das Menü...

  • Seite 50: Tv-Einstellungen

    6. GRUNDEINSTELLUNGEN 6.3.2 TV-Einstellungen Aktivieren Sie mit den Tasten den Menüpunkt "TV Einstellungen", um die Videoausgangssignale einzustellen. Ÿ 480i/p;576i/p;720p; 1080i Ÿ 4:3PS; 4:3LB; 16:9, Auto Ÿ BS Out; LPCM HDMI/Auflösung Sie haben hier die Möglichkeit die Bildauflösung für Ihr angeschlossenes Fernsehgerät auszuwählen: 480i/p;576i/p;720p_50/60;...

  • Seite 51: Zeiteinstellung - Ortszeit Einstellen

    6. GRUNDEINSTELLUNGEN 6.3.4 Zeiteinstellung – Ortszeit einstellen Um korrekte Uhrzeitenanzeigen zu können, muß die Eingabe für GMT Dif- ferenz (General Middleeuropean Time) und die Sommerzeit korrekt ge- macht werden. Die aktuelle Uhrzeit und das Datum im Receiver werden über das gerade gewählte Programm vom Satelliten geholt. Diese über- nimmt der Receiver automatisch, wenn „GMT verwenden“...

  • Seite 52: Kindersicherung

    6. GRUNDEINSTELLUNGEN 6.3.6 Kindersicherung (Passwort ändern) Es gibt zwei Stufen der Kindersicherung: 1. Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Sie können je- den einzelnen Programmplatz verriegeln. Siehe hierzu Abschnitt 4.15 "Sper- ren"...
  • Seite 53 6. GRUNDEINSTELLUNGEN 5. Die Kindersicherung ist werksseitig auf „An“ eingestellt. Stellen Sie die Zeile PIN/Programmsperre auf ´Aus´. 6. Bei Belassen des ak- tuellen Kennwortes verlassen Sie mit das Menü. Wenn Sie das Kenn- wort ändern wollen, so bewegen Sie die Markierung mit auf die nächs- te Zeile „Neues Passwort“...

  • Seite 54: Osd Einstellung

    6. GRUNDEINSTELLUNGEN 6.3.7 OSD Einstellung Aktivieren Sie mit den Tasten den Menüpunkt "OSD Einstellung" um die Einstellungen für das Bildschirmmenü vorzunehmen. Ÿ 5, 1 ...10 Ÿ Aus, 10, 20, 30, 40% OSD Anzeigedauer Stellen in dieser Zeile ein, wie lange die Programminformations- Einblendung beim Programmumschalten angezeigt werden soll.

  • Seite 55: Software/Systemeinstellungen - Receiver Information

    6. GRUNDEINSTELLUNGEN Längere Timer Aufnahmen sind trotzdem möglich, da diese Vorrang vor der Auto-Standby Funktion haben. Aktivieren Sie mit den Tasten den Menüpunkt "Autom. Abschalten" um die Einstellungen für die automatische Abschaltung des Receivers vorzunehmen. Stellen in dieser Zeile mit in Schritten ein, nach welcher Zeit sich der Receiver automatisch auf den Stromsparbetrieb (Standby) ausschalten soll, wenn keine Aktion mehr mit der Fernbedienung getätigt wird (10 - 180...

  • Seite 56: Werkseinstellung - Resetfunktion

    6. GRUNDEINSTELLUNGEN 6.4.2 Werkseinstellung – Resetfunktion Sollte Ihr Receiver durch Fehlbedienung in einem undefinierten Zustand stehen, und Sie wissen die korrekten Einstellungen nicht mehr, so können Sie mit dieser Funktion den Receiver in den Auslieferungszustand zurücksetzen. Es werden al- le Transponder-, Programm- und Installationsdaten auf Werkseinstellung zurück- gesetzt.

  • Seite 57: Software Upgrade Über Satellit Oder Usb

    6. GRUNDEINSTELLUNGEN Software Upgrade über Satellit oder USB Da das digitale Fernsehen noch ständigen Änderungen unterliegt, ist es auch notwendig die Emp- fangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage im Internet zum direkten Herunterladen und Überspielen über die USB-Schnittstelle zu Hause bei unseren Kunden.

  • Seite 58: Software Upgrade Über Usb Schnittstelle

    6.4.4 Software Upgrade über USB Sie haben die Möglichkeit des Überspielens einer neuen Gerätesoftware über die USB- Schnittstelle, die Sie auf unserer Internet Homepage www.zehnder-sat.de unter der Rubrik „Download“ herunterladen können. Ob eine aktuellere Software vorliegt überprüfen Sie durch Vergleich der Software Versionsnummer im Internet mit der Versionsnummer auf der Menüseite "...

  • Seite 59: Usb-Anschluss

    7. USB-ANSCHLUSS USB-Anschluss Der Receiver ist mit einer USB 2.0 Schnittstelle ausgestattet, über die verschiedene Zusatzfunkti- onen genutzt werden können: USB-Anschluss 7.1.1 Installation/ Anschluss von USB-Geräten USB Speicher Stick Media Player – Film-/Video-/MPEG-Dateien Media Player - Bilder Media Player - Musik-/MP3-Dateien Speicher Information Die benötigte Aufzeichnungskapazität einer Sendung hängt von der Ausstrahlung ab - ob bewegte Bilder mit vielen Details oder z.B.
  • Seite 60 7. USB-ANSCHLUSS Abspielen fremder Videodateien (.mpg, … ): Es lassen sich Dateien im MPEG- und anderen Formaten unter dem Menü- punkt ´Software/MediaPlayer´ problemlos abspielen. AVI-Dateien allerdings nicht. Sie müssen zuvor über ein im WEB verfügbares Programm gewandelt werden USB sicher entfernen Mit diesem Befehl „USB sicher ent- fernen“...
  • Seite 61 7. USB-ANSCHLUSS Media Player – Film-/Video-/MPEG-Dateien Über die USB Schnittstelle können auch Videodateien im MPEG- oder anderen Formaten wiedergegeben werden. Die Titel werden nacheinander abgespielt. Am Ende angelangt beginnt es wieder beim ersten Titel. Es werden alle Titel eines Ordners nacheinander wiedergegeben. Menü-Einblendungen oder Menü-Operationen sind während der Wiedergabe grundsätzlich nicht möglich und daher gesperrt.
  • Seite 62 7. USB-ANSCHLUSS Mit diesen Tasten können Sie beim Abspielen auf den nächsten Titel Ihrer Auf- nahmeliste springen. Gehe zu Mit dieser Taste können Sie beliebig innerhalb einer Wiedergabe springen. Ge- ben Sie dazu einfach mit den Zifferntasten eine Zeit ein, auf die dann nach Be- stätigung mit gesprungen wird.
  • Seite 63 7. USB-ANSCHLUSS Pause-Standbild Für kurze Unterbrechungen der Wiedergabe sollten Sie Pause/Standbild benut- zen, da die Wiedergabe nach je- dem Stopp wieder am Anfang beginnt. Drücken Sie während einer Wie- dergabe die blaue Taste so friert das aktuelle Bild am Bildschirm ein (Standbild) und das „INFO-Fenster“...

  • Seite 64: Dia-Schau Starten

    7. USB-ANSCHLUSS Media Player - Bilder Über die USB Schnittstelle können auch Bilder im JPEG Format geladen werden. Die Bilder werden als Diaschau darge- stellt, dann wird das nächste Bild geladen. Die Dauer kann über das Menü ´Media Player´ eingestellt werden. Es werden alle Bilder eines Ordners nacheinander dargestellt.
  • Seite 65 7. USB-ANSCHLUSS Weitere Funktionen im Menü ´Bilder´: Alle Bilder: Mit dieser Taste können Sie alle Bilder des gewählten Ordners in eine Play Liste aufnehmen. Sort: Hiermit können Sie den Inhalt des gewählten Ordners nach ver- schiedenen Kriterien sortieren (A- Z, Z-A, alle Bilder .jpg nach vorne, alle Musiktitel .mp3 nach vorne).
  • Seite 66 7. USB-ANSCHLUSS Media Player - Musik-/MP3-Dateien Über die USB Schnittstelle können auch Musikdateien im MP3-Format wiederge- geben werden. Die Titel werden nacheinander abgespielt. Am Ende angelangt beginnt es wieder beim ersten Titel. Es werden alle Titel eines Ordners nachei- nander wiedergegeben. Menü-Einblendungen oder Menü-Operationen sind während der Wiedergabe grundsätzlich nicht möglich und daher gesperrt.
  • Seite 67 7. USB-ANSCHLUSS Weitere Funktionen im Menü ´Musik´: Mit den Zahlentasten können Sie wie bei den Bildern die Musik-Dateien bearbeiten. Sort: Hiermit können Sie den In- halt des gewählten Ordners nach verschiedenen Kriteri- en sortieren (A-Z, Z-A, alle Bilder .jpg nach vorne, alle Musiktitel .mp3 nach vorne).

  • Seite 68: Speicher Information

    7. USB-ANSCHLUSS Speicher Information Speichermedium/Festplatte formatieren (Taste Die Festplatte oder der Stick kann in NTSF oder FAT formatiert sein. Falls nicht, so können Sie die Spei- chermedien über das USB-Menü „Speicher Information“ im Receiver umformatieren. Dazu rufen Sie das unterste Haupt-Menü...

  • Seite 69: Garantiebestimmungen

    8. GARANTIEBESTIMMUNGEN Für die Receiverserie übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 24 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in...

  • Seite 70: Technische Daten

    9. TECHNISCHE DATEN Stromversorgung : SMPS Eingangsspannung : DC 12V, 1,5A, Steckernetzteil 100~240 Volt, : 100~240 Volt Wechselspannung 50/60 Hz, 0,5A Leistungsaufnahme : min. 5 Watt, max. 30 Watt, Standby 0,5 Watt Tuner Eingangsfrequenz : 950-2150 MHz Eingangssignal : -25 - -65 dbm Eingangsimpedanz : 75 Ohm unbalanced Verbindungstyp...

  • Seite 71: Standortliste

    10. STANDORT-LISTE Deutschland ASTRA EUTELSAT ASTRA EUTELSAT 1A .. 1G Hotbird 1A .. 1G Hotbird 19,2° Ost 13° Ost 19,2° Ost 13° Ost Aachen 30,6 16,5 31,5 8,9 O Oberstdorf 34,9 11,8 30,7 5,4 O Augsburg 33,6 10,8 34,4 2,8 O Oldenburg 28,5 13,4...

  • Seite 72: Fehlerbeseitigung 12 Satelliten-Lexikon

    11. FEHLERBESEITIGUNG Fehler Ursache/Abhilfe Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. Keine Anzeige am Receiver Netzsicherung im Gerät prüfen. (Fachmann) evtl. Analogreceiver oder SAT-Finder (HP 480) zum Ausrichten ver- Kein Empfang beim Ausrichten wenden. der Antenne Antenne auf falschen Satelliten ausgerichtet Signalpegel gut, kein Bild, Mel- dung: „Kein Videosignal“...
  • Seite 73 12. SATELLITEN-LEXIKON 22 KHz-Signal : Steuersignal zum Umschalten HDCP: High-bandwidth Digital Content Pro- zwischen High Band und Low-Band in Univer- tection – Kopierschutz, der bei DVI- und sal LNBs. HDMI-Schnittstellen für hochauflösende Bil- der verwendet wird. AC-3 / Dolby Digital: Bezeichnet ein Tonsys- tem mit mehreren Kanälen, auch AC3 genannt.
  • Seite 74 12. SATELLITEN-LEXIKON LNB 14 V= vertikal, 18 V=horizontal bei zur Vereinfachung der Installation von Dreh- ca.150 mA anlagen entwickelt und wird bisweilen auch als DiSEqC 1.3 bezeichnet. Low-Band : Frequenzband für Satellitenemp- fang im Bereich von 10700 bis 11800 MHz USB: Universal Serial Bus –...
  • Seite 76 HEINRICH ZEHNDER GMBH Tel. 07729/881-0 SATELLITEN-EMPFANGSTECHNIK Fax 07729/881-72 Weierhalden 37.1 http://www.Zehnder-SAT.de D-78144 Schramberg / Germany e-mail: Info@Zehnder-SAT.de...
