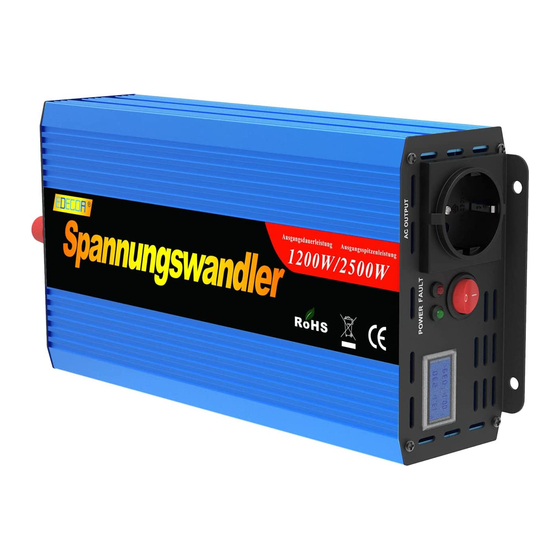

EDECOA DPM10 Bedienungsanleitung
Vorschau ausblenden
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Seite
von
19
Vorwärts
/
19
Inhalt
Inhaltsverzeichnis
Lesezeichen
Inhaltsverzeichnis
Inhaltsverzeichnis
Was ist ein Inverter
Verwendungszweck
Installation
Allgemeines
Accessoires
Überprüfung vor der Installation
Überprüfung der Verpackung
Überprüfen des Inhalts
Auswahl der Geeigneten Installationsumgebung
Grundsätzliches
Installationsumgebung
Montagehinweis
Installationsplatzerforderniss
Öffnen des Gerätes
Anschluss
Bedienungsanleitung der Fernbedienung
Technische Daten der Verschiedenen Modelle
Wie Finden Sie den für Ihren Zweck Passenden Inverter
Geräte, die das Korrekturband nicht Empfehlen, sind
Wie Finden Sie die Passenden Anschlusskabel
Batterietypen und Betriebszeiten in Abhängigkeit der Entnommenen Leistung
Beschreibung der Anschlüsse und Bedienungselemente
Wie werden Mehrere Batterien Angeschlossen
Anschlussplan
Schutzmechanismen
Betriebsumgebung
Mögliche Problemursachen
Fachgerechte Entsorgung der Verpackung und des Gerätes
Konsequenzen bei der Unsachgemäßen Verwendung sind
Garantie
Besuchen Sie unsere Offizielle Website für Weitere Informationen
Ausschluss der Garantie
Vergütung
Hersteller
Werbung
Quicklinks
1
Installation
2
Anschluss
3
Bedienungsanleitung der Fernbedienung
4
Technische Daten der Verschiedenen Modelle
5
Schutzmechanismen
6
Anschlussplan
7
Mögliche Problemursachen
Diese Anleitung herunterladen
USER MANUAL
Language: Deutsch
COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German
Model:
DPM10
DPM15
DPM25
DPM35
1 / 19
DPM12
DPM20
DPM30
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EDECOA DPM10
Wechselrichter EDECOA DPP10 Bedienungsanleitung
(19 Seiten)
Wechselrichter EDECOA DPP10 Bedienungsanleitung
(22 Seiten)
Wechselrichter EDECOA DPP20 Bedienungsanleitung
(10 Seiten)
Wechselrichter EDECOA EM-201L Benutzerhandbuch
Hybrid - wechselrichter / ladegerät (35 Seiten)
Wechselrichter EDECOA EM-152A Bedienungsanleitung
(34 Seiten)
Wechselrichter EDECOA Sinemate Serie Installation Und Verwendung
(15 Seiten)
Inhaltszusammenfassung für EDECOA DPM10
Seite 1
USER MANUAL Model: DPM10 DPM12 DPM15 DPM20 DPM25 DPM30 DPM35 Language: Deutsch COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 1 / 19...
Seite 2: Inhaltsverzeichnis
16. Betriebsumgebung.............................. 15 17. Mögliche Problemursachen..........................16 18. Fachgerechte Entsorgung der Verpackung und des Gerätes................17 19. Konsequenzen bei der unsachgemäßen Verwendung sind ................18 20. Garantie:................................18 21. Ausschluss der Garantie............................19 22. Vergütung................................19 23. Hersteller................................19 COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 2 / 19...
Seite 3: Was Ist Ein Inverter
Prüfen Sie nach dem Auspacken des Inverter-Pakets, ob die Liefereinheit abgeschlossen ist und dass es keinen sichtbaren äußeren Schaden gibt. Wenn irgendwelche Elemente fehlen oder wenn Schäden vorhanden sind, wenden Sie sich an Ihren Händler. Stellen Sie sicher, dass das Paket die unten aufgeführten Lieferungen enthält: COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 3 / 19...
Seite 4: Überprüfung Vor Der Installation
Es ist erforderlich den Installationsort so zu wählen, dass keine direkte Sonneneinstrahlung, kein Regen oder Schnee auf das Gerät kommen kann. Entsprechende Abdeckung unter Beachtung einer ausreichenden Belüftung ist anzuraten. 4.5.1 Montageplatz: Der Platz, auf welchem der Inverter montiert wird, muss schwer entflammbar sein COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 4 / 19...
Seite 5: Montagehinweis
Es dürfen sich in der Umgebung des Inverters keine leicht entzündlichen Materialien befinden. Zum Reinigen des Inverters nur trockene Tücher, kein Wasser benutzen. Es dürfen nicht mehrere Inverter übereinander installiert werden um die ausreichende Luftzufuhr zu gewährleisten. COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 5 / 19...
Seite 6: Anschluss
Type des Gerätes >85%) Bitte lesen sie die Bedienungs- und Installationsanleitung sorgfältig durch und installieren sie den Inverter gemäß der Installationsanleitung. Bei Fragen wenden sie sich an das Serviceteam. COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 6 / 19...
Seite 7: Bedienungsanleitung Der Fernbedienung
Wenn Sie das 10M Fernbedienungskabel verwenden, beträgt der Druckabfall ca. 0,25V. Wenn die Fernleitung zu lang ist, wird der Batterieanzeiger ungenau. Die niedrige Batteriekapazität wird zu früh angezeigt. Hinweis: Wenn der Fernbediener nicht ordnungsgemäß funktionieren kann, versuchen Sie, das Remote-Kabel zuerst zu ersetzen. COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 7 / 19...
Seite 8
Wenn Sie die USB-Schnittstelle nicht aufladen, können Sie die Verwendung von 8M RJ45-Netzwerkleitungen, Display- und Schaltfunktionen erweitern und Funktionen nicht betroffen sein. Hinweis: Wenn der Fernbediener nicht ordnungsgemäß funktionieren kann, versuchen Sie, das Remote-Kabel zuerst zu ersetzen. COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 8 / 19...
Seite 9: Technische Daten Der Verschiedenen Modelle
7. Technische Daten der verschiedenen Modelle COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 9 / 19...
Seite 10: Wie Finden Sie Den Für Ihren Zweck Passenden Inverter
Der Betrieb eines Inverters an der oberen Leistungsgrenze kann die Lebensdauer des Inverters verkürzen! 9. Geräte, die das Korrekturband nicht empfehlen, sind Weil die Ausgangswellenform des modifizierten Sinuswelleninverters keine reine Sinuswelle ist (dieselbe wie die COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 10 / 19...
Seite 11: Wie Finden Sie Die Passenden Anschlusskabel
>2m Not recommended Die dem Gerät beigelegten Kabel sind vorwiegend 30cm – 50cm und sind entsprechend der Leistung des Inverters im passenden Querschnitt bemessen. Die Verwendung kürzerer und dickerer Kabel ist zulässig. COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 11 / 19...
Seite 12: Batterietypen Und Betriebszeiten In Abhängigkeit Der Entnommenen Leistung
11. Batterietypen und Betriebszeiten in Abhängigkeit der entnommenen Leistung COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 12 / 19...
Seite 13
Motor die Erwartungen an die Laufzeit erfüllt. Die Hilfsbatterie sollte über ein Trennmodul mit der Lichtmaschine verbunden sein, um zu verhindern, dass der Wechselrichter die Motorstartbatterie bei ausgeschaltetem Motor entlädt. COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 13 / 19...
Seite 14: Beschreibung Der Anschlüsse Und Bedienungselemente
⑤ Remote Control ○ 11 LED-Statusanzeige ⑥ USB-Ladeanschluss. Steckdose AC-Ausgangsspannung 220 ~ 230VAC 240VAC 240VAC 220 ~ 240VAC Einzelbuchse MAX-Ausgangsstrom Einzelbuchse max Ausgangsleistung 3500W 3100W 2400W 3100W 13. Wie werden mehrere Batterien angeschlossen? COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 14 / 19...
Seite 15: Anschlussplan
Temperaturkontrolle – Wenn die Innentemperatur 45 °C erreicht hat, wird der interne Lüfter automatisch eingeschaltet um das Gerät wieder abzukühlen. Übertemperaturschutz – Wenn die interne Temperatur 75 °C übersteigt, schaltet der Inverter ab, die Fehler-LED leuchtet und ein Alarm wird ertönen. 16. Betriebsumgebung COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 15 / 19...
Seite 16: Mögliche Problemursachen
Wechselrichter: 20-21 V derselbe Signalton ausreichend dimensioniert sind um die erneut. hohen Ströme transportieren können 3. Verwenden sie stärkere/kürzere Kabel 4. Überprüfen sie ob die Anschlusskabel an den Batterieklemmen ausreichend festgeschraubt sind COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 16 / 19...
Seite 17: Fachgerechte Entsorgung Der Verpackung Und Des Gerätes
Gerät ordnungsgemäß verpacken und zurück schicken zu können. Gerät und Verpackung müssen entsprechend den lokalen Bestimmungen zur Entsorgung von Elektroschrott und Verpackungsmaterial entsorgt werden. Entsorgen sie elektrische Geräte nicht im Hausmüll, nutzen sie die Sammelstellen ihrer Heimatgemeinde. COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 17 / 19...
Seite 18: Konsequenzen Bei Der Unsachgemäßen Verwendung Sind
20. Garantie Herstellergarantie : 1 Jahr beginnend mit dem Datum des Einkaufs. Die Herstellergarantie umfasst die ordnungsgemäße Funktion des Inverters. Der Anspruch ist nur bei Installation und Betrieb gemäß dieser Anleitung gegeben. COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 18 / 19...
Seite 19: Ausschluss Der Garantie
Schäden aufweist und die Verpackung vollständig vorhanden ist. 23. Hersteller Chang Tian Electrical Technology Co., Ltd Address: HaiXiaDaSha 502 WushigangGongYeQu, DongchengDistrict,DongGuanCity,GuangDong Province,52300,China. Email: info@edecoa.com Entworfen in Deutschland, Hergestellt in China Besuchen Sie unsere offizielle Website für weitere Informationen COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------German 19 / 19...
