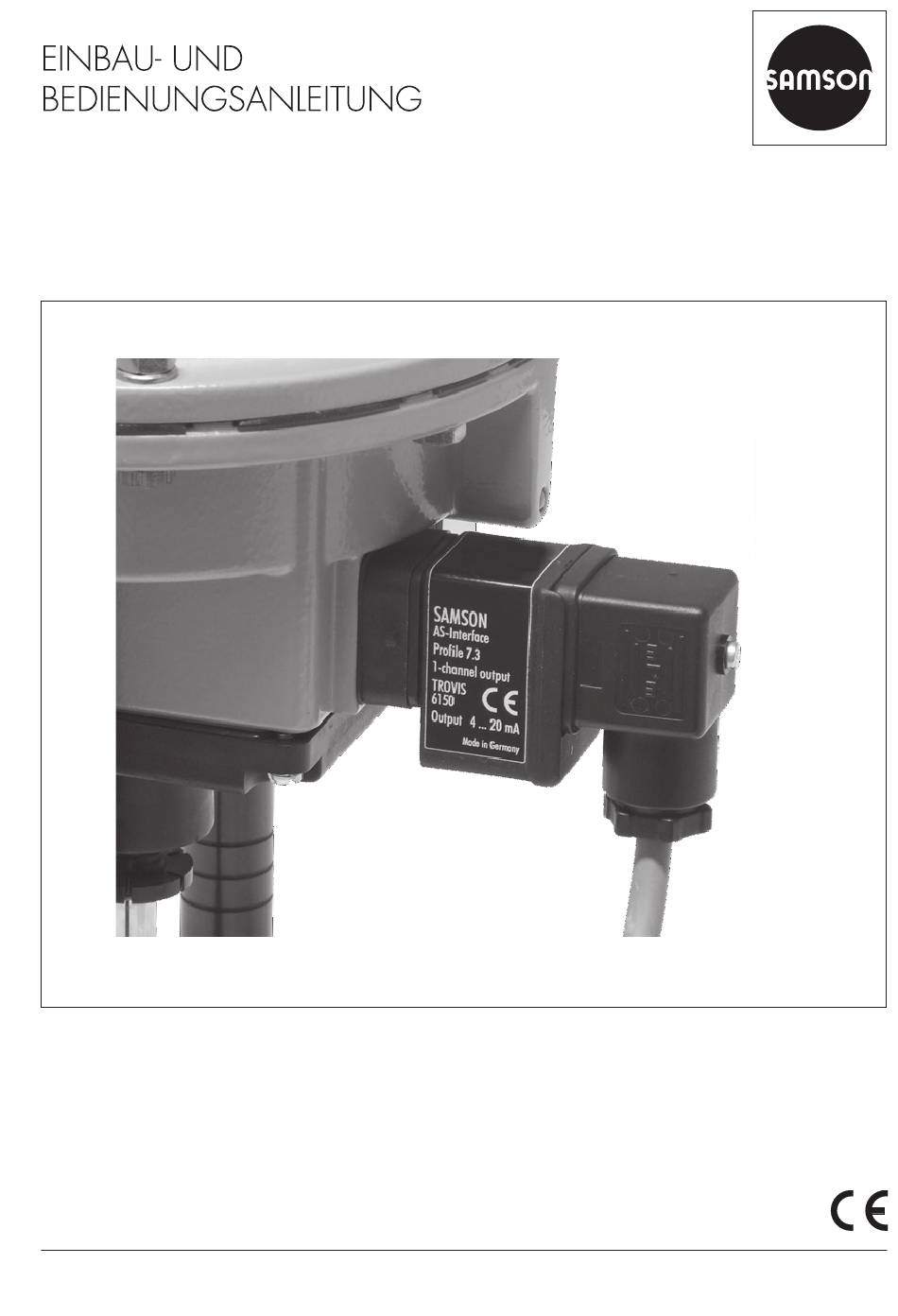

EB 6150 Originalanleitung AS-Interface Modul Typ 6150 Ausgabe Juli 2013...
Seite 2
Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...
Arbeiten beurteilen und mögliche Gefahren erkennen können. − Für Schäden, die durch äußere Kräfte oder andere äußere Einwirkungen entstehen, ist SAMSON nicht verantwortlich. − Sachgemäßer Transport und fachgerechte Lagerung des Gerätes mit Monta- ge und Einbau sowie sorgfältige Bedienung und Instandhaltung werden vor- ausgesetzt.
Ein analoges Endgerät bildet gemeinsam mit dem AS-Interface Modul Typ 6150 einen AS-In- terface Slave. Vom AS-Interface Master wird diesem Slave eine Adresse zugewiesen. Im AS- Interface Modul selbst sind keine Änderungen möglich. Gemäß der AS-Interface Spezifikation 2.1 werden bestimmte Fehler vor Ort angezeigt. Das AS-Interface Modul Typ 6150 hat deshalb eine grüne und eine rote LED zur Signalisierung der einzelnen Zustände (vgl. „5.1 Anzeigen“ auf Seite 9). EB 6150...
Spannungsversorgung des Moduls sowie der DIN EN 175301-803 – Ventilbaureihe V2001 analogen Endgeräte erfolgt aus AS-i. mit elektropneumatischem Antrieb Typ 3372, i/p-Umformer Typ 6111 (mit Winkelstecker), Typ 6126 – wird das AS-Interface Modul Typ 6150 einfach aufgesteckt. Der Anschluss zum AS-Interface erfolgt über die Leitungs- dose entsprechend DIN EN 175301-803. Kombination Typ 6150-0100/-0200 (vgl. „Konfiguration – AS-Interface Modul Typ 6150 –“ auf Seite 10). EB 6150...
Seite 7
6. Signalleitungen in die mit 1 (+) und 2 (–) den, dass die Kabelverschraubung nach gekennzeichneten Klemmen des Einsat- dem Aufstecken in die entsprechende Rich- zes stecken und festschrauben. tung zeigt. Leitungsdose nach DIN EN 175301-803 Schraube M3 x 60 mit Dichtscheibe Dichtung Einsatz Gehäuse 1(+) 2(–) Aussparung Kabelverschraubung Bild 2: Leitungsdose, Aufbau EB 6150...
Kommunikation vorhanden, wird der Ausgang auf 2 mA gesetzt und die rote LED leuchtet permanent. Î Berechnung des Ausgangssignals. Die Daten vom Master werden im AS-Inter- face Modul in ein Stromsignal umgerech- net und am Ausgang ausgegeben. EB 6150...
Modules. Die Parametrierung erfolgt über ner grünen und einer roten LED ausgerüstet. den Befehl „AS-i Parameter schreiben“. Bei Grüne LED „Ein”: Spannungsversorgung ist dem AS-Interface Modul Typ 6150 werden vorhanden. die Parameter-Bits nicht benutzt. Rote LED „blinkt”: Es ist kein Gerät ange- schlossen oder die Daten im EEPROM sind nicht vorhanden oder falsch.
Gehäusewerkstoff Polyamid Konfiguration – AS-Interface Modul Typ 6150 – Die Bestell-Nr. entsprechend der gewünschten Ausführung ergänzen. Bestell-Nr. Typ 6150 – .... Ex-Schutz ohne Modul mit Dichtung und Schraube M 3 x 60 Modul mit Leitungsdose, Dichtung und Schraube M 3 x 60 Bauart Modul mit Leitungsdose, Gerätestecker M 20 x 1,5...
Abmessungen 7 Abmessungen M3 x 60 Dichtung Gerätestecker mit Dichtscheibe Leitungsdose nach AS-Interface Modul Typ 6150 Gerätestecker nach DIN EN 175301-803 DIN EN 175301-803 (an Stelle der Kabelverschraubung M 20 x 1,5) Bild 3: Maße EB 6150...
