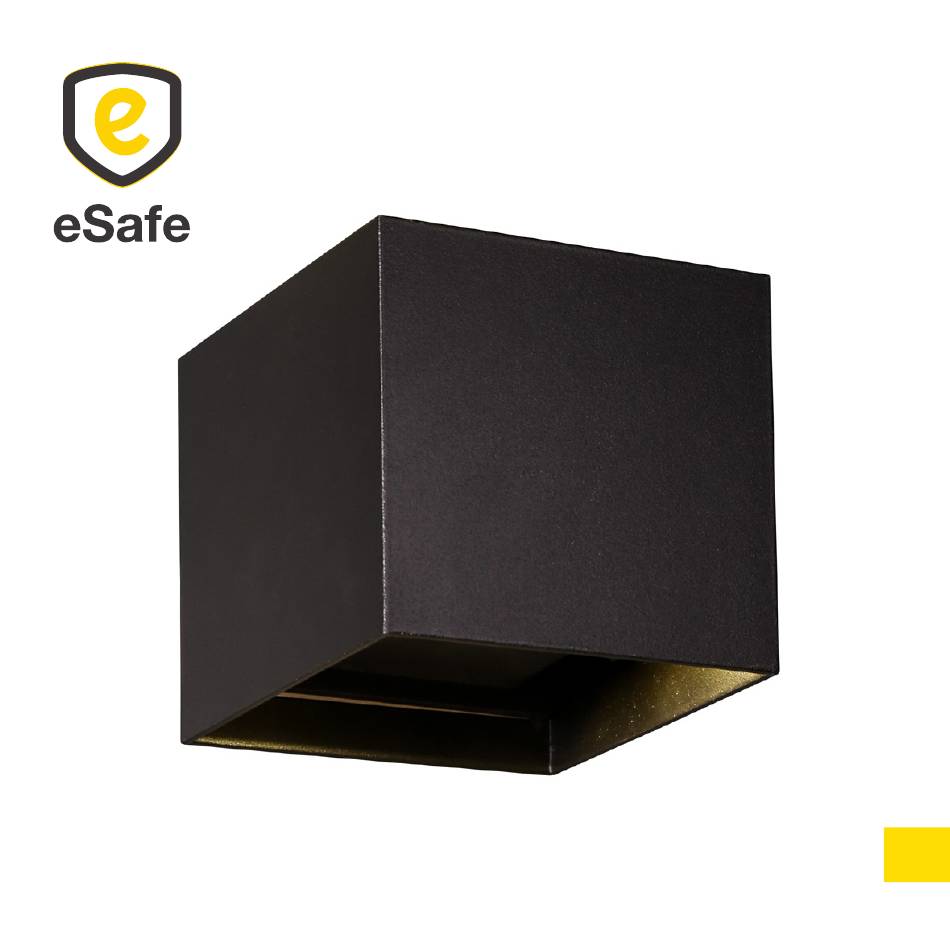

- Seite 1 ® ENTRADA RANGE WALL LIGHT...
-
Seite 2: Installation Steps
INSTALLATION STEPS Step 1 & 2 : NL - 1. Verwijder de lampenkap. 2. Demonteer de achterplaat door de stelschroeven wat los te draaien (niet volledig uitdraaien). FR - 1. Retirez l’abat-jour. 2. Démontez la plaque arrière en desserrant un peu les vis de réglage (ne pas dévisser complètement). - Seite 3 INSTALLATION STEPS NL - 3. Gaten aftekenen d.m.v. achterplaat. Step 3 & 4 : 4. Gaten boren met een diameter van 5,5 mm. FR - 3. Marquez les trous à l’aide de la plaque de fond. 4. Percez des trous de 5,5 mm de diamètre. EN - 3.
- Seite 4 INSTALLATION STEPS Step 5 & 6 : NL - 5. Monteer de achterplaat met bijgeleverde pluggen en schroeven. Maak een opening in de doorvoertule, en steek de kabel erdoor. 6. Sluit de armatuur aan. FR - 5. Montez la plaque arrière avec les fiches et les vis fournies.
- Seite 5 INSTALLATION STEPS NL - 7. Positioneer de armatuur op de achterplaat. Let op: Step 7 & 8 : zorg ervoor dat de rubberdichting op de rand tussen de achterplaat en de armatuur zit! 8. Draai de stelschroeven aan beide zijden gelijkmatig zo ver mogelijk in.
- Seite 6 INSTALLATION STEPS NL - 9. Schuif de kap over de armatuur. Step 9 & 10 : 10. Positioneer de klepjes voor het gewenste licht effect. FR - 9. Faites glisser le capot sur le luminaire. 10. Positionnez les rabats de sorte à obtenir l’effet lumineux souhaité.
- Seite 7 Discover the eSafe Entrada Range Path lights Mailbox flaps Doorbell 400 mm & 600 mm 300 mm & 400 mm Built-in doors Parcelbox M Mailbox www.my-esafe.be...
