METREL MD 126 Benutzerhandbuch
Spannungs- und phasensequenzdetektor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
KOMETEC
Karl Oelkers e.K.
Mess- und Prüfgeräte · Shop
Mozartstr. 10 · D-88097 Eriskirch
T: 07541 / 955-1313 · F: 07541 / 955-1131
info@kometec.de · www.kometec.de

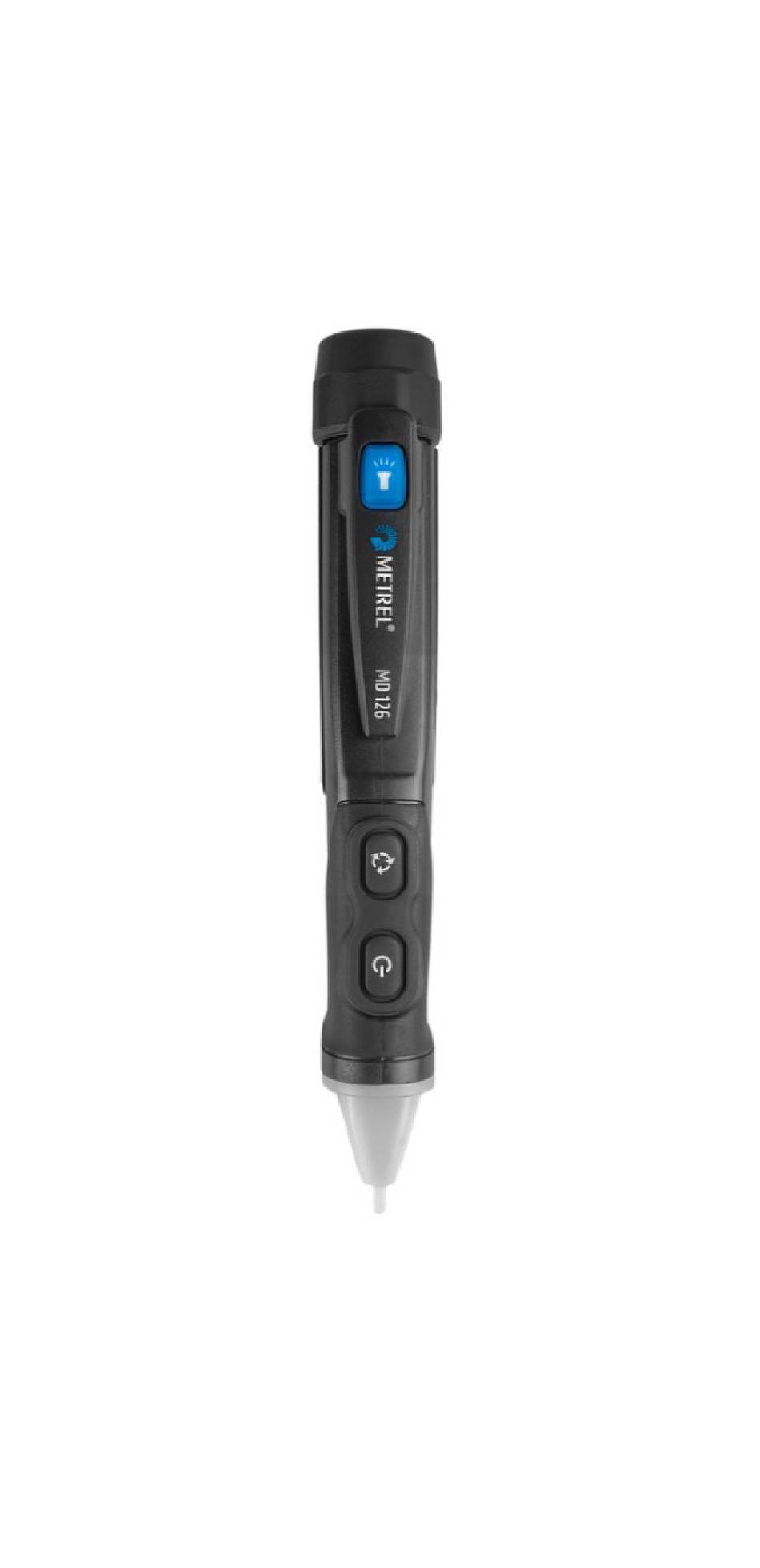

METREL MD 126
Voltage and Phase Sequence Detector
Spannungs- und Phasensequenzdetektor
Detector de tensión y secuencia de fases
MD 126
User manual
Benutzerhandbuch
Manual de instrucciones
Ver. 1.1.5, Code no.20753242
Inhaltsverzeichnis
Verwandte Anleitungen für METREL MD 126
Inhaltszusammenfassung für METREL MD 126
- Seite 1 Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de METREL MD 126 Voltage and Phase Sequence Detector Spannungs- und Phasensequenzdetektor Detector de tensión y secuencia de fases...
- Seite 2 Metrel GmbH Mess und Prüftechnik Orchideenstrasse 24 90542 Eckental -Brand Germany E-mail: metrel@metrel.de Internet: http://www.metrel.de/ Metrel UK Ltd. Unit 16, 1st Qtr Business Park Blenheim Road Epsom Surrey KT19 9QN, United Kingdom E-mail: info@metrel.co.uk Internet: http://www.metrel.co.uk © 2021 METREL Mark on your equipment certifies that this equipment meets the requirements of all subjected EU regulations.
-
Seite 12: Einführung
MD 126 Detector Einführung Einführung MD 126 ist ein unverzichtbares Hilfsmittel für die Arbeit in dreiphasigen Systemen. Bevor irgendwelche anderen Arbeiten durchgeführt werden, muss das Vorhandensein oder Fehlen von Spannung ermittelt und die Phasenfolge überprüft werden. Die Bedienung ist einfach und selbsterklärend. -
Seite 13: Sicherheit
MD 126 Detector Sicherheit 8. Sicherheit • Beachten Sie die im Benutzerhandbuch angegebenen Sicherheitsvorschriften. • Bevor Sie dieses Prüfgerät benutzen, lesen Sie die Sicherheitsvorschriften und Bedienungsanweisungen in diesem Handbuch und befolgen Sie diese. • Die Sicherheitseinrichtungen des Prüfgeräts sind möglicherweise nicht zum Schutz des Benutzers geeignet, wenn sie nicht in Übereinstimmung mit... -
Seite 14: Sicherheitssymbole
MD 126 Detector Sicherheit • Verwenden Sie das Testgerät nicht, wenn die Warnung "Batterie schwach" angezeigt wird. Ersetzen Sie die Batterien umgehend. Sicherheitssymbole Potenzielle Gefahren. Wichtige Sicherheitshinweise finden Sie in diesem Handbuch. Möglicherweise liegen gefährliche Spannungen vor. Dieses Gerät ist durch eine doppelte... -
Seite 15: Technische Spezifikation
MD 126 Detector Sicherheit 9. Technische Spezifikation 100 V bis 1000 Erkennungsspannungsbereich VAC, 200 V bis 1000 V. Phasenspannungsbereich 50/60 Hz Frequenzbereich Zwei AAA 1,5 V Batterien Batterien 0 bis 50 °C (32 bis Betriebstemperatur 122 °F) -10 bis 60 °C (14 bis Lagertemperatur 140 °F) -
Seite 16: Produktbeschreibung
MD 126 Detector Produktbeschreibung 10. Produktbeschreibung Batterieabdeckung Blinkleuchte Schalter der Blinkleuchte Schalter für Phasendrehung Ein/Aus Schalter LED Anzeigen Prüfspitze Arbeitsleuchte... -
Seite 17: Bedienung
MD 126 Detector Bedienung 11. Bedienung Anschalten des Prüfgerätes Ein/Aus Schalter drücken Das Prüfgerät piept einmal. Die grüne LED und die Arbeitsleuchte schalten sich ein, um anzuzeigen, dass das Prüfgerät im Hochspannungsmodus arbeitet und einsatzbereit ist. Ausschalten des Prüfgerätes Ein/Aus Schalter drücken Das Prüfgerät piept zweimal und schaltet sich aus. - Seite 18 MD 126 Detector Bedienung Platzieren Sie die Prüfspitze des Testgerätes in die Nähe der Wechselspannung. Wenn das Prüfgerät eine Spannung innerhalb des definierten Messbereichs erkennt, erlöscht die grüne LED, die rote LED leuchtet auf und der Signalton ertönt in schneller Folge.
- Seite 19 MD 126 Detector Bedienung schwach wird, ertönt ein dreimaliger Signalton und die LED für die Betriebsartanzeige erlischt, um anzuzeigen, dass das Prüfgerät nicht betriebsbereit ist. • Tauschen Sie die Batterien aus, um den ordnungsgemäßen Betrieb wiederherzustellen. Automatisches Ausschalten • Um die Lebensdauer der Batterie zu schonen, schaltet sich das Testgerät nach etwa 5 Minuten...
-
Seite 20: Wartung
MD 126 Detector Wartung 12. Wartung Austausch der Batterien Schrauben Sie den Batteriefachdeckel auf der Rückseite (mit dem Blinbklicht) des Testers vorsichtig ab. Ersetzen Sie die vorhandenen Batterien mit zwei neuen AAA 1.5 V Batterien. Beachten Sie die Polarität. Bringen Sie die Abdeckung vorsichtig, wie unten gezeigt, wieder am Prüfgerät an.
