1 Geltungsbereich
Die Bedienungsanweisung gilt nur für den Betrieb und die Instandhaltung des Rohrreinigungsgerätes
HOLLO-BLAST JUNIOR.
Zusätzlich ist die Bedienungsanweisung des Druckstrahlgerätes zu beachten.
2 Anwendungsbereich und Einschränkungen
Das Rohrreinigungsgerät HOLLO-BLAST ist zum Strahlen der Innenseite von Rohren mit
Innendurchmessern zwischen DN 19 und DN 50 vorgesehen.
Der Kompressor muss 136 m³/h (80 cfm) bei einem Druck von 7 bar (100psi) an der Düse liefern
können.
Es können alle üblichen Strahlmittel verwendet werden. Bei Aluminiumoxid und Siliziumcarbid ist
jedoch mit erhöhtem Verschleiß zu rechnen. Das Strahlmittel muss trocken und frei von
Verunreinigungen sein und darf nur eine max. Korngröße von 0,4 mm haben.
3 Beschreibung der Ausrüstung
In Bild 1 sind die wesentlichen Komponenten des Rohrreinigungsgerätes HOLLO-BLAST JUNIOR
dargestellt.
• Zentrierringe für 4 verschiedene Rohrdurchmesser (zwischen DN 19 und DN 50)
• Gehäuse mit
− Düse
− Konus zur Strahlmittelumlenkung
− 2 Röhrchen aus Hartmetall zum Schutz der Gewindestange für den Konus
− Gewindestange
• Reduzierung für Düsenhalter HEP-1 oder 2
Das Rohrreinigungsgerät HOLLO-BLAST JUNIOR wird statt der Strahldüse an das Druckstrahlgerät
angeschlossen und ist für eine Ein-Mann-Bedienung vorgesehen. Es leitet das Strahlmittel-
Luftgemisch zum Konus. Dort wird das Strahlmittel so umgelenkt, dass das zu reinigende Rohr
gleichmäßig über den Innendurchmesser gestrahlt wird, während das Rohrreinigungsgerät langsam
durch das Rohr gezogen wird. Die Zentrierung sorgt für eine mittige Führung im Rohr. Das

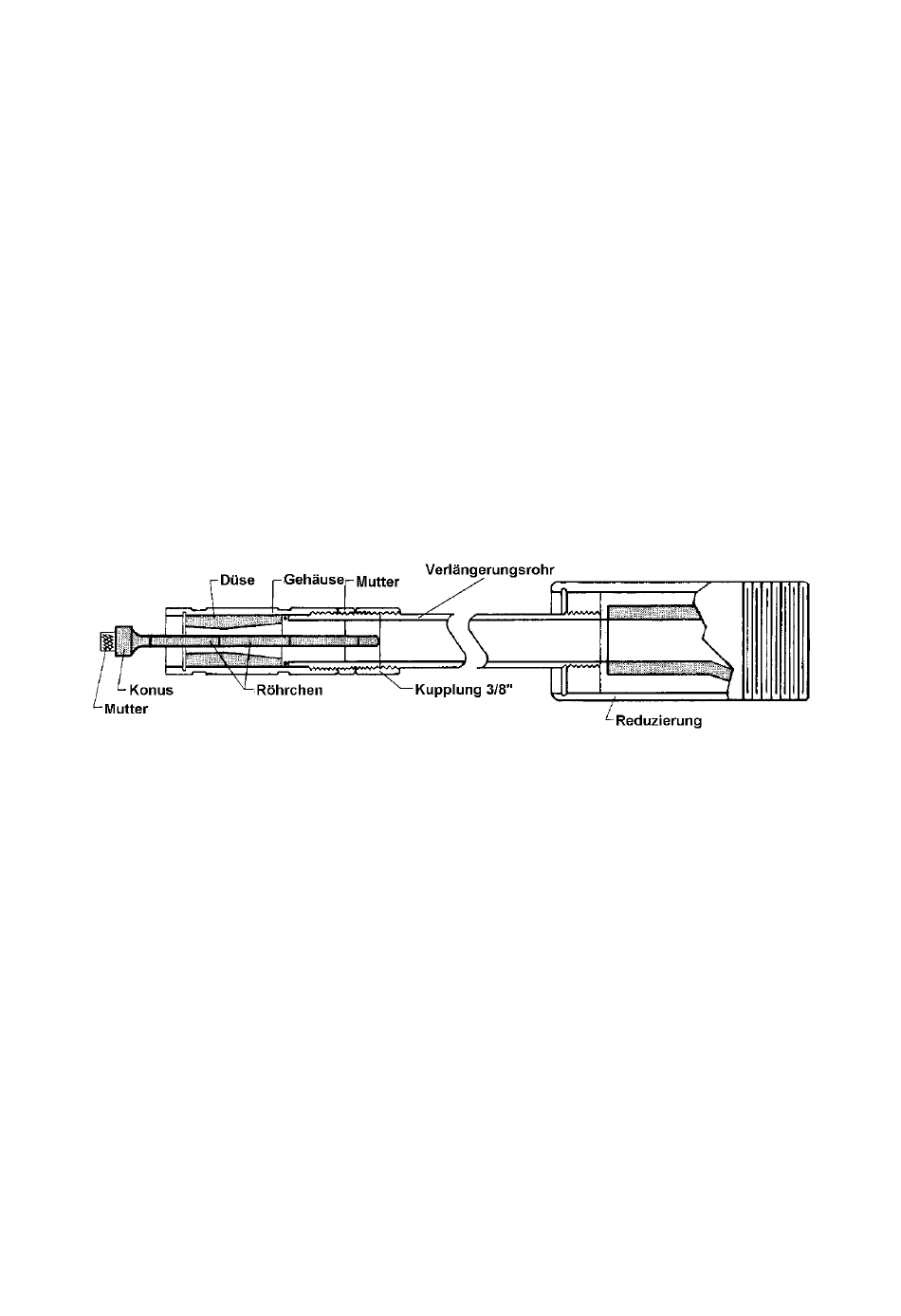

Bild 1: Rohrreinigungsgerät HOLLO-BLAST JUNIOR
Seite 3
