Verwandte Anleitungen für GAPOSA EMITTO Smart16
Inhaltszusammenfassung für GAPOSA EMITTO Smart16

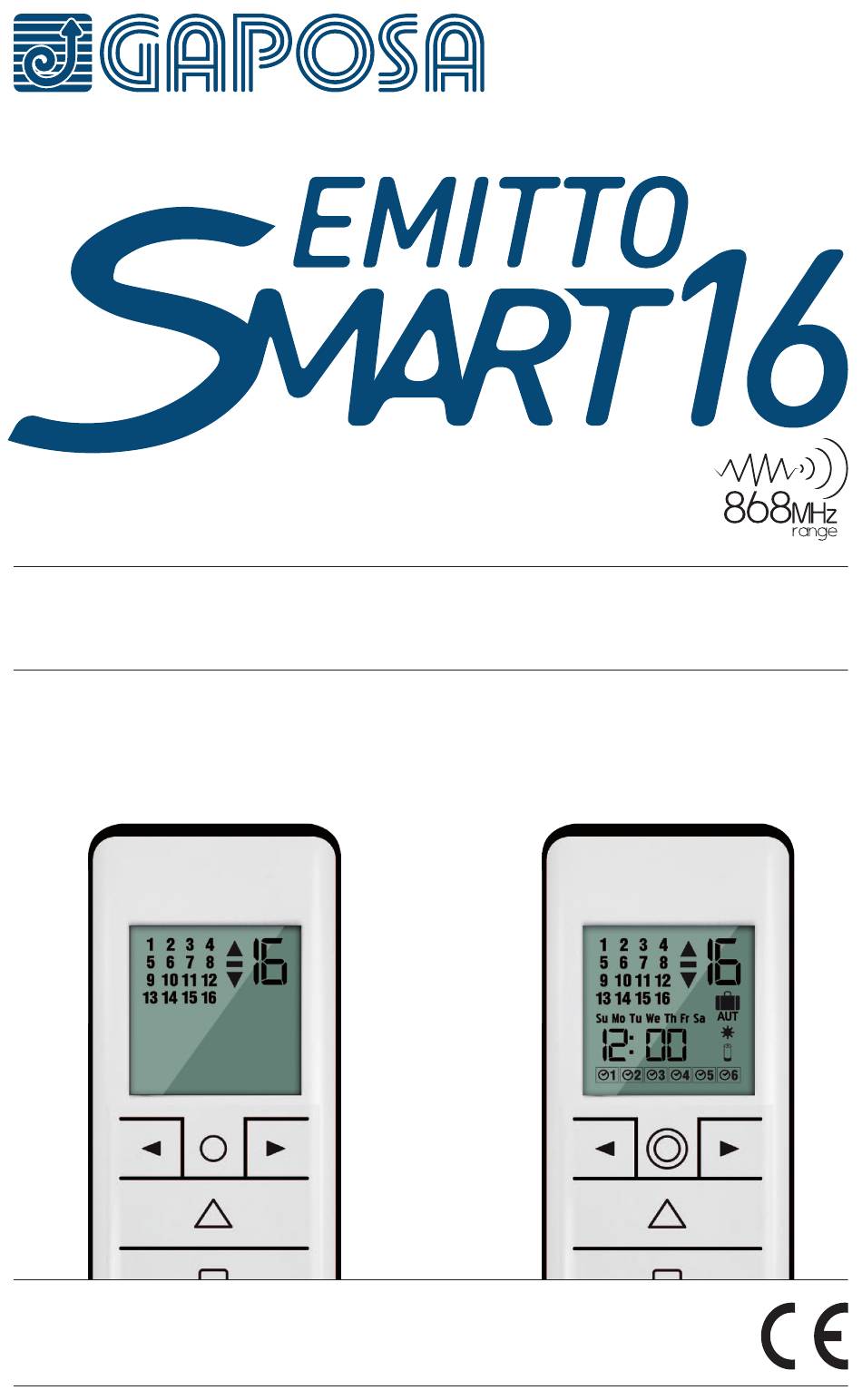

- Seite 1 Sender QCTX16Y QCTX16SY 16 Kanal 16 Kanal Display-Handsender Display-Handsender mit timer Made in Italy...
- Seite 2 INDEX TECHNISCHE DATEN TASTEN UND FUNKTIONEN AUSWÄHLEN EINES KANALS/EINER GRUPPE ANPASSUNG DER GRUPPEN LÖSCHEN VON GRUPPEN KANÄLE AUSBLENDEN SENDER PROGRAMMIEREN HINZUFÜGENDER ÜBERTRAGER RICHTUNG PRÜFEN/ÄNDERN SENDER LÖSCHEN MOTORSPEICHER ZURÜCKSETZEN SENDER WERKSEINSTELLUNG EINRICHTUNG DES BEGRENZUNGSSCHALTERS AUTOMATISCHE EINSTELLUNG DER ENDLAGEN ZWISCHENPOSITION EINSTELLEN TIMER-FUNKTIONEN ERSTELLEN ODER BEARBEITEN EINES ZEITPLANS ZEITPLAN LÖSCHEN VERSTEHEN UND ÄNDERN DES BETRIEBSMODUS...
-
Seite 3: Technische Daten
SICHERHEIT Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie dieses Produkt installieren und verwenden. Jede Verwendung außerhalb des von GAPOSA definierten Anwendungsbereichs ist verboten. Dadurch wird die Garantie ungültig. und entbindet GAPOSA von jeglicher Haftung, ebenso wie jede Nichteinhaltung der gegebenen Anweisungen hier. -
Seite 4: Tasten Und Funktionen
TASTEN UND FUNKTIONEN STOP Kanalauswahl Einzelkanal-/Gruppensteu- PROG-TX Programmierung des Senders erungsmodus PROG-FC Einstellen der Endlagen... -
Seite 5: Auswählen Eines Kanals/Einer Gruppe
PROGRAMMIEREN AUSWÄHLEN EINES KANALS/EINER GRUPPE Wenn Sie die Kreistaste nacheinander drücken, können die Modi vom Einzelkanal-Steuermodus auf den Gruppen-Steuermodus umgeschaltet werden. Einzelkanalmodus: blättern Sie die Kanäle mit den Pfeiltasten (◄ / ►). jeder Kanal ist gekennzeichnet durch eine Zahl. Gruppensteuerungsmodus*: Scrollen Sie die Gruppen mit den Pfeiltasten (◄... -
Seite 6: Anpassung Der Gruppen
PROGRAMMIEREN ANPASSUNG DER GRUPPEN Drücken Sie kurz auf die Kreistaste, um in den Gruppensteuerungsmodus zu gelangen. Drücken Sie beide Pfeiltasten ) 2 Sekunden lang. Das ◄ ► 2” Symbol erscheint und Kanal 1 startet zu blinken. Blättern Sie mit den Pfeiltasten ) zu dem Kanal, der in die ◄... -
Seite 7: Löschen Von Gruppen
PROGRAMMIEREN LÖSCHEN VON GRUPPEN Rufen Sie den Gruppenbildschirm auf, indem Sie die Kreistaste drücken. Halten Sie die Kreistaste gedrückt, bis auf dem Bildschirm erscheint. Drücken Sie die STOP-Taste, um den Gruppen-Löschmodus aufzurufen. Blättern Sie mit den Pfeiltasten nach links und rechts durch die gespeicherten Gruppen. -
Seite 8: Kanäle Ausblenden
PROGRAMMIEREN KANÄLE AUSBLENDEN Stellen Sie sicher, dass der Kanalauswahlbildschirm sichtbar ist, er kann durch Drücken der Kreistaste geändert werden Halten Sie die Kreistaste gedrückt, bis auf dem Bildschirm erscheint. Drücken Sie die STOP-Taste, um den analmodus aufzurufen. Durch Drücken der linken und rechten Pfeiltaste können die gewünschten verborgenen Kanäle ausgewählt werden. -
Seite 9: Sender Einlernen
PROGRAMMIEREN SENDER EINLERNEN WARNUNG: Wenn die Installation das Vorhandensein von mehreren Motoren mit Empfänger beinhaltet, ist es in der ersten Programmierphase notwendig, nur einen Motor nach dem anderen zu schalten, um Störungen mit dem anderen zu vermeiden. Schalten Sie den zu programmierenden Motor ein. -
Seite 10: Sender Hinzufügen
PROGRAMMIEREN SENDER HINZUFÜGEN Drücken und halten Sie die PROG-TX- Taste eines Senders, der bereits programmiert wurde, bis sich der Motor in Bewegung setzt. Überprüfen Sie die Drehrichtung des Motors, lösen SIE PROG-TX (der Motor stoppt). Drücken Sie innerhalb von 5 Sekunden die AUF- oder AB-Taste (abhängig von der Bewegung des Motors) des Senders, den Sie hinzufügen möchten. -
Seite 11: Ändern Der Drehrichtung
PROGRAMMIEREN ÄNDERN DER DREHRICHTUNG WICHTIG: Die Richtungsänderung muss vor dem Einstellen der Endlagen vorgenommen werden, andernfalls werden diese gelöscht. Durch Drücken von AUF oder AB muss der Motor AUFFAHREN bzw. ABFAHREN. Andernfalls, um die Drehrichtung zu ändern: Drücken und halten Sie PROG-TX so lange, bis sich der Motor in Bewegung setzt. -
Seite 12: Sender Löschen
OPTION 2 - Ohne bereits programmierten Sender Entfernen Sie die Stromversorgung des Motors, und schließen Sie ihn dann wieder an. Halten Sie PROG-TX und STOP innerhalb von 8 Sekunden mit einem GAPOSA-Sender so lange gedrückt, bis der Motor eine längere Bewegung macht. Der Speicher wird löscht. -
Seite 13: Sender Werkseinstellung
PROGRAMMIEREN SENDER WERKSEINSTELLUNG Durch das Zurücksetzen auf die Werkseinstellungen werden alle verborgenen Kanäle eingeblendet und alle benutzerdefinierten Gruppen gelöscht. Entfernen Sie die Batterieabdeckung auf der Rückseite des Senders und Entfernen Sie die Batterie. Halten Sie die Kreistaste gedrückt, während Sie die Batterie wieder einlegen, sobald der Bildschirm wieder eingeschaltet ist, und die Anzeige erscheint kann... -
Seite 14: Endlagen Einstellen
ENDLAGEN ENDLAGEN EINSTELLEN (Nur bei Motoren mit elektronischen Endlagen) WARNUNG: OBERE ENDLAGE IMMER ZUERST EINZUSTELLEN Halten Sie PROG-FC gedrückt, bis der Motor eine kleine Bewegung in beide Drehrichtungen macht. Hinweis: Während der Programmierphase werden die Abläufe nach dem “Totmann- Prinzip“ durchgeführt. Drücken und halten Sie AUF-Taste bis Sie die gewünschte OBERE-Endlage erreichen. -
Seite 15: Zwischenposition Einstellen
ZWISCHENPOSITION ZWISCHENPOSITION EINSTELLEN (Nur bei Motoren mit elektronischen Endlagen) Fahren Sie den Behang in die gewünschte Zwischenposition Drücken Sie dann gleichzeitig die AUF- und AB-Taste (3), bis der Motor eine kleine Bewegung in beide Richtungen macht. Die Zwischenposition ist gespeichert. AUFRUFEN DER ZWISCHENPOSITION Halten Sie STOP mindestens 3 Sekunden lang 3”... -
Seite 16: Timer-Funktionen
TIMER-FUNKTIONEN EINSTELLUNG DER UHR (Hinweis: Die Uhr ist im 24-Stunden-Format.) Halten Sie auf dem Bildschirm mit den Kanälen oder Gruppen die Kreistaste gedrückt, oder auf dem Bildschirm erscheint. Drücken Sie die Kreistaste erneut und der Timer/Uhr-Bildschirm erscheint. Drücken Sie die STOP-Taste, um das Menü aufzurufen. Stellen Sie die Stunde mit den AUF/ AB-Tasten ein und drücken Sie die STOP-Taste zur Bestätigung. - Seite 17 TIMER-FUNKTIONEN ERSTELLEN ODER BEARBEITEN EINES ZEITPLANS Halten Sie auf dem Kanäle- oder Gruppen-Bildschirm die Taste gedrückt, bis oder auf den Bildschirm erscheint. Drücken Sie die Taste noch zweimal, bis der Bildschirm erreicht ist. Drücken Sie die Taste STOP um das Menü aufzurufen.
-
Seite 18: Cancellazione Del Programma
TIMER-FUNKTIONEN CANCELLAZIONE DEL PROGRAMMA Halten Sie auf dem Kanäle- oder Gruppen-Bildschirm die Taste gedrückt, bis oder auf den Bildschirm erscheint. Drücken Sie die Taste noch dreimal, bis der Bildschirm erreicht ist. Drücken Sie die Taste STOP um das Menü aufzurufen Wählen Sie den zu löschenden Zeitplan und drücken Sie die STOP-Taste zur Bestätigung. - Seite 19 Setzen Sie neue Batterie ein unter Beachtung der Polarität. WICHTIG: Die Batterie enthält Schadstoffe. Nach dem Entfernen entsorgen Sie diese in dafür geeignete Sammelstellen für verbrauchten Batterien. GAPOSA srl - via Ete, 90 63900 Fermo - Italy T. +39.0734.220701 - info@gaposa.com...
