Baumann+Trapp 3246405 Montage- Und Wartungsanleitung
Sechseck-klettergerät mit waagrechtem netz, strickleiter, einfachreck, kletterseil, kletternetz, rutschstange und v2a-leiter
Quicklinks
Montage- und
Wartungsanleitung
Sechseck-Klettergerät mit waagrechtem Netz,
Strickleiter, Einfachreck, Kletterseil, Kletternetz,
Aus unbehandelter Robinie, entsplintet und geschliffen. Auf
Wunsch mit Stahllaschen am unteren Ende der Palisaden. Seilware
Plakettennummer:
Auftragsnummer:
Artikelnummer: ROBT6-100-KOMBI
Die Abbildung zeigt den Artikel als gerenderte 3D-Grafik
Diese Unterlagen gehören zur Spielanlage und sind deshalb gut aufzubewahren.
Betreiber der Anlage: __________________________________________________
Standort der Anlage: __________________________________________________
Rutschstange und V2A-Leiter
Herkulestau.
ohne Fallschutzmaterial
ROBT6-100-KOMBI-S
Art.Nr. 3246405, 3246418
erstellt: 2022
Verwandte Anleitungen für Baumann+Trapp 3246405
Inhaltszusammenfassung für Baumann+Trapp 3246405

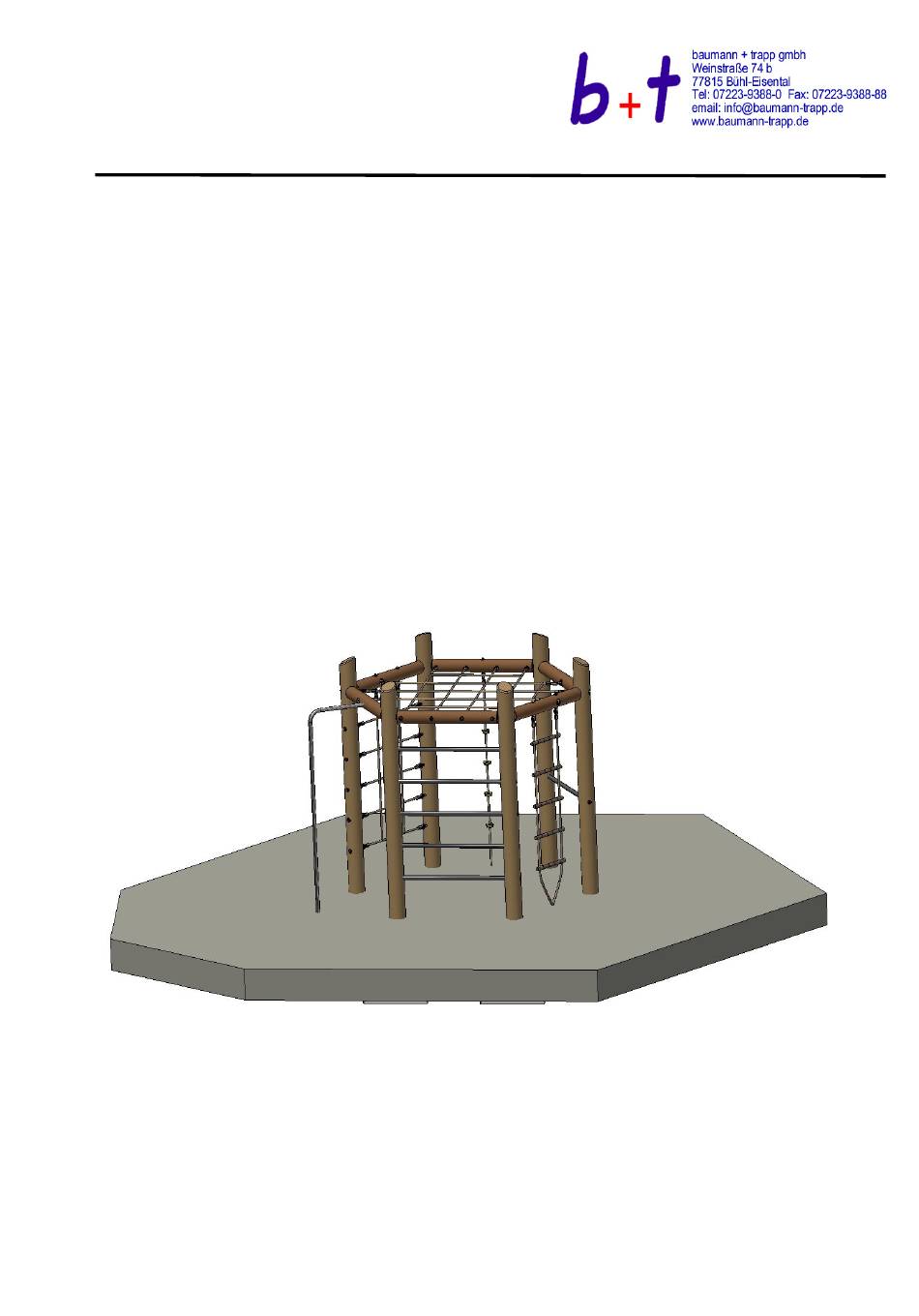

- Seite 1 Art.Nr. 3246405, 3246418 Montage- und Wartungsanleitung erstellt: 2022 Sechseck-Klettergerät mit waagrechtem Netz, Strickleiter, Einfachreck, Kletterseil, Kletternetz, Rutschstange und V2A-Leiter Aus unbehandelter Robinie, entsplintet und geschliffen. Auf Wunsch mit Stahllaschen am unteren Ende der Palisaden. Seilware Herkulestau. Plakettennummer: Auftragsnummer: Artikelnummer: ROBT6-100-KOMBI...
- Seite 2 LIEFERUMFANG ROBK6-200-1 1 vormontierte V2A-Leiter 4 Robinienpalisaden als Standpfosten, vorgebohrt für Querriegel 5 Querriegel mit Zapfen für die obere Kranzverbindung 1 Kletterseil, bereits am Querriegel vormontiert 1 Kletternetz, bereits am Querriegel vormontiert 1 Strickleiter, bereits am Querriegel vormontiert 1 V2A-Reckstange 1 V2A-Rutschstange Gewicht des schwersten Teils: vormontierte V2A-Leiter, ca.
- Seite 4 Bodenarten in Abhängigkeit von den zulässigen freien Fallhöhen: Nur für Deutschland Lfd. Bodenmaterial *1 Beschreibung Mindestschichtdicke *2 Max. Fallhöhe Beton / Stein ≤ 600 Bitumengebundene Böden ≤ 600 Oberboden ≤ 1000 Rasen ≤ 1500 *4 ≤ 2000 Zerkleinerte Rinde von Rindenmulch Nadelhölzern, Korngröße 20 bis 80 mm...
- Seite 5 Nur für Europa Lfd. Bodenmaterial *1 Beschreibung Mindestschichtdicke *2 Kritische Fallhöhe Rasen/Oberboden ≤ 1000 *4 Rindenmulch ≤ 2000 Korngröße 20 bis 80 mm ≤ 3000 Holzschnitzel ≤ 2000 Korngröße 5 bis 30 mm ≤ 3000 Sand *3 ≤ 2000 Korngröße 0,2 bis 2 mm ≤...
- Seite 6 Hinweis zu Trockenrissen im Holz „Holz ist ein lebendiger Werkstoff“, „Holz arbeitet“ – Aussagen wie diese spiegeln die große Wertschätzung wider, die der Werkstoff Holz gerade auch im Bereich der Spielgeräte für Kinder genießt. In der Tat ist Holz ein Material, das sich den Bedingungen seiner Umgebung anpasst und auf Veränderungen reagiert.
- Seite 7 Montageanleitung Kettenendstücke 1. 2. Zuerst den Pfosten auf einer Seite mit Ø Kreuzschlitzscheibe mit beiliegenden 60mm ungefähr 10mm senken. Dann eine 5,5 x 19mm Linsenkopfschrauben an Bohrung mit Ø 22mm durch den Pfosten der Pfosteninnenseite (Ketteneingang) bohren. Die gegenüberliegende Seite (um die befestigen. Durchgangsbohrung herum) ebenfalls 10mm senken. 3. ...
-
Seite 8: Montage / Allgemeines
MONTAGE / ALLGEMEINES Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der DIN EN 1176 und DIN EN 1177 durchzuführen. Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Fa. baumann + trapp gmbh. Bitte benennen Sie uns in diesem Fall die Plakettennummer sowie die Auftragsnummer (siehe Seite 1) dieser Dokumentation. - Seite 9 Achtung Die einzelnen Elemente dürfen nur in der Reihenfolge und Anordnung montiert werden wie in der Draufsichtskizze der gesamten Anlage ersichtlich. Die einzelnen Fundamentabstände können sich gegenüber den angegebenen Maßen in den Zeichnungen verändern (wegen der unterschiedlichen Holzdurchmesser). Siehe auch Fundamentpläne der einzelnen Elemente. Bzgl. den in der Draufsichtskizze dargestellten Winkeln der einzelnen Elemente zueinander ist auf die Bohrungen in den Robinie Palisaden zu achten.
- Seite 10 Durch die Kettenendstücke ergibt sich bei den Seilelementen ein Übermaß bzgl. der angegeben Länge. Nach Montage des entsprechenden Seilelementes werden überstehende Kettenglieder abgetrennt. Bebilderte Montage der Kettenendstücke siehe separates Montageblatt. Die einzelnen Elemente müssen in der Anordnung montiert werden, wie sie in der Zeichnung vermerkt ist.
- Seite 11 Die Kettenenden der Strickleiter und des Kletterseils im jeweiligen Fundamentloch fixieren, so dass die Elemente gespannt sind. Die Rutschstange am Querriegel verschrauben. Das Schraubengewinde gut mit Kupferpaste oder einem anderen Schmiermittel einreiben, um die Gefahr einer Kaltverschweißung zu reduzieren. Rutschstange ausrichten und im Fundamentloch fixieren. Unbedingt beachten, dass der Fallbereich bei der Rutschstange über den Durchmesser des restlichen Fallbereichs hinausgeht.
- Seite 12 1,85 2,06 1,85 Markierung OK Spielebene OK Spielebene Betondeckung Fundamentkopf fasen Kanten runden 6,65 Beton C20/25 1,10 maximale Fallhöhe: 1,98 benötigte Fläche: 2,50x 2,80 Fallschutzfläche: ca. 30,00 m² Bodenarten entsprechend der Fallhöhe Betonbedarf: ca. 1,25 m³ Alle Maße in m Gewicht: Maßstab: 1:50...
- Seite 13 Markierung OK Spielebene OK Spielebene Fundamentkopf fasen Kanten runden Beton C20/25 A-A ( 1:50 ) 1,10 Fundamentplan Gewicht: Maßstab: 1:50 Diese Zeichnung darf ohne 1,33 Werkstoff: unsere schriftliche Ermächtigung nicht verwertet, nicht vervielfältigt, auch nicht Dritten mitgeteilt oder zugänglich gemacht werden. Sechseck- Spielanlage baumann + trapp gmbh Zuwiderhandlungen werden zivil-...
- Seite 14 Fundamentmaße Pfosten Fundamentmaße Anbauten 3,32 1,10 1,33 Fallraumerweiterung Rutschstange Fundamenttiefen: bei 60x 60 cm - 75 cm von OK Spielebene Gewicht: Maßstab: 1:50 Diese Zeichnung darf ohne Werkstoff: unsere schriftliche Ermächtigung bei 30x 30 cm - 60 cm von OK Spielebene nicht verwertet, nicht vervielfältigt, auch nicht Dritten mitgeteilt oder zugänglich...
- Seite 15 Pfostennummern Gewicht: Maßstab: 1:25 Diese Zeichnung darf ohne Werkstoff: unsere schriftliche Ermächtigung nicht verwertet, nicht vervielfältigt, auch nicht Dritten mitgeteilt oder zugänglich gemacht werden. Sechseck- Spielanlage baumann + trapp gmbh Zuwiderhandlungen werden zivil- und strafrechtlich verfolgt und verpflichten zu Schadenersatz. Spiel Bewegung Garten Holz Projekt/Projekt-Nr:...
-
Seite 16: Allgemeine Wartungshinweise
baumann trapp gmbh Weinstrasse 74 b Wartungsanleitung D-77815 Bühl (OT Eisental) Tel.: (+49) (0) 7223-93 88 - 0 Fax: (+49) (0) 7223-93 88 - 88 E-Mail: info@baumann-trapp.de Häufigkeit und Art der Inspektionen Wöchentlich: Visuelle Inspektion Sauberkeit und Vollständigkeit der Anlage Verschleißteile auf Abnutzung in Augenschein nehmen Oberflächen auf Besonderheiten hin beobachten Monatlich: Operative Inspektion... - Seite 17 Wartungsprotokoll Hersteller: baumann + trapp gmbh, Weinstr. 74 b, 77815 Bühl (OT Eisental) Tel. 07223 / 93 88 ‐ 0 Fax 07223 / 93 88 88 Gerätename:___________________________________ Artikelnummer:___________________________________________________ Standort (Name des Spielplatzes, Gemeinde, OT, Straße:_____________________________________________________ _______________________ ____________________________________________________________________________________________________ _______________________ Beteriber (Stadt, Kommune; Kindergarten, Kirche):_________________________________________________________________________________ Datum Prüfer Prüfresultat, Gerät Mängel behoben Datum in Ordnung bespielbar gesperrt durch...
