Fränkische alpex F50 PROFI Montageanleitung

alpex F50 PROFI PPSU / Messing Formteile

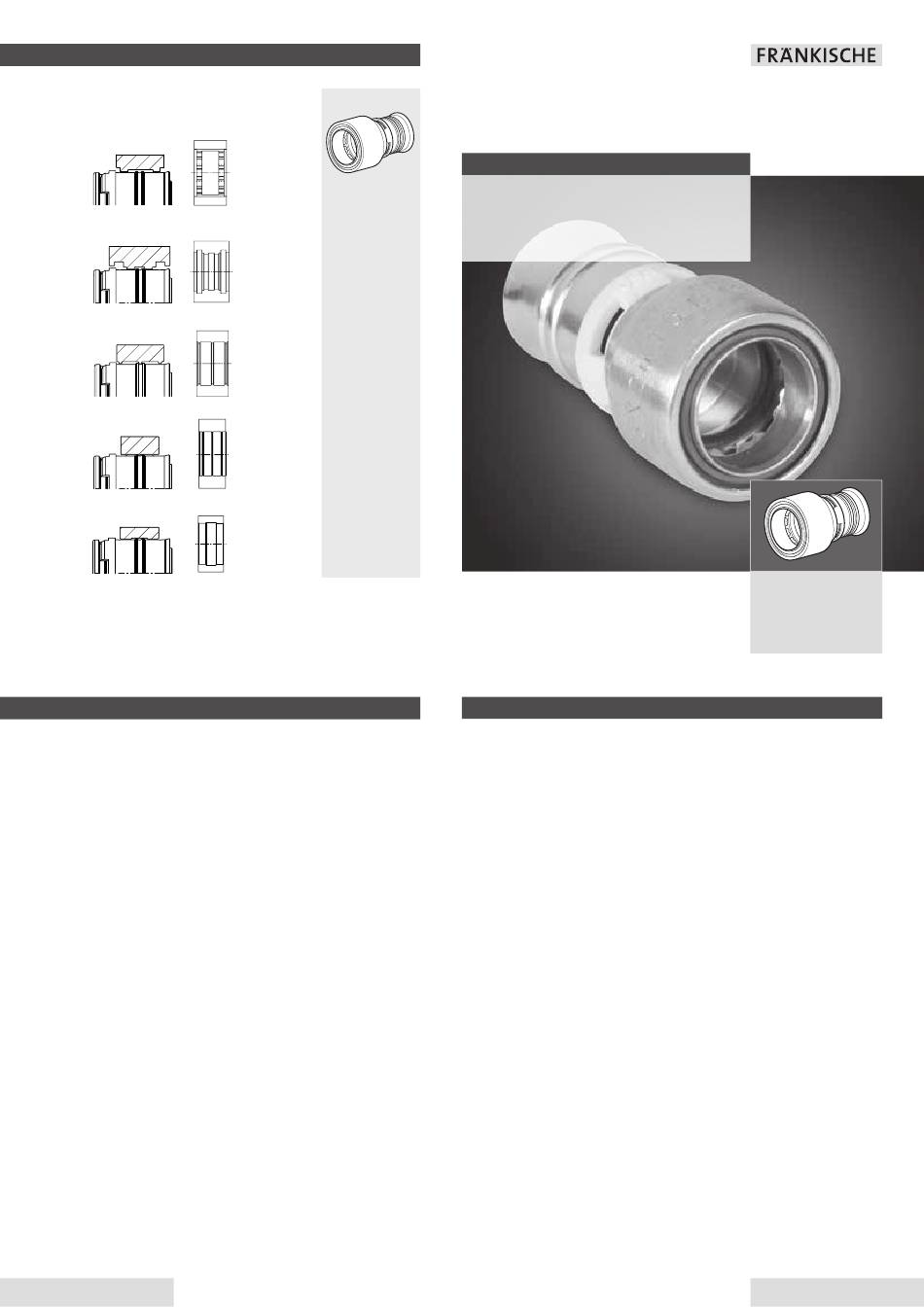

alpex F50 Verbinder – 5 verschiedene Konturen
PROFI
Pressbacke immer mittig auf der Presshülse ansetzen
F-Kontur – FRÄNKISCHE Pressbacken
F-Kontur
TH-Kontur – Presssysteme diverser Hersteller*
TH-Kontur
U-Kontur – Presssysteme diverser Hersteller*
U-Kontur
H-Kontur – Presssysteme diverser Hersteller*
H-Kontur
VP-Kontur – Presssysteme diverser Hersteller*
VP-Kontur
FRÄNKISCHE ROHRWERKE Gebr. Kirchner GmbH & Co. KG
97486 Königsberg/Germany
Phone +49 9525 88-2555 I Fax +49 9525 88-2153
info.gb_h@fraenkische.de I www.fraenkische.com
D/E.2365/1.05.16 FR I Subject to change without notice I Item no. 79999518
Richtlinien
Steckadapter auf Kupfer...
sind zu verlegen unter Beachtung der technischen Parameter (Techn.
■
Handbuch), den Vorgaben zur Verbindungsherstellung entsprechend
der jeweiligen Produktbeschreibung sowie des Beipackzettels.
sind vor Öl, Fett, Farbe, Tetrachlorkohlenstoff, Acetonen, Ethylacetate,
■
Trichlormethan, Benzene, Toluene, Diethoxyethanol, Methylethyl-
keton, Ether, Polyurethane sowie vor ammoniak- und chlorhaltigen
Verbindungen zu schützen.
sind spannungsfrei zu verlegen.
■
dürfen nicht als Festpunkt oder zum Biegen eines Rohrbogens ver-
■
wendet werden und sind erst am fertigen Roherbogen anzubringen.
können unter Beachtung entsprechender Schutzmaßnahmen (siehe
■
Technisches Handbuch) im Fußbodenaufbau unterhalb von Heiß-
asphalt oder gedämmt innerhalb von Beton verlegt werden.
sind resistent gegenüber Beton, Gips, Mörtel, Zement, Desinfektions-
■
und Reinigungsmitteln nach DVGW-Arbeitsblatt W 291 und DIN 2000
sowie gegenüber allen natürlichen Trinkwasserinhaltsstoffen gemäß
DIN 2000.
sind ausschließlich mit systemeigenen (FRÄNKISCHE) Mehrschicht-
■
verbundrohren sowie Vollkunststoffrohren zu verpressen.
entsprechen der Brandschutzklasse B2 gemäß der DIN 4102 Teil 1-
■
normal entfl ammbar.
sind entsprechend der DIN 4109 – Schallschutz zu installieren.
■
sind gemäß der EnEV bzw. der DIN 1988 / DIN EN 806 zu dämmen
■
(Technisches Handbuch).
sind im wassergefüllten Zustand vor Frost zu schützen.
■
sind vor direkter UV-Strahlung zu schützen.
■
sind grundsätzlich mit Schraubenschlüssel einzuschrauben
■
(Nicht mit Rohrzange!).
sind grundsätzlich von anerkannten Fachbetrieben zu installieren.
■
sind aus entzinkungsbeständigem Messing gemäß UBA-Positivliste,
■
TrinwV.
Keine Schmier- oder Gleitmittel auf die O-Ringe des Fittings auftragen!
FRÄNKISCHE | HAUSTECHNIK
BUILDING TECHNOLOGY
*Systemübersicht
unter der kosten-
freien
Technik-Hotline
0 800 / 10 140 79
oder unter
www.fraenkische.com
abrufbar.
alpex F50 PROFI
®
Montageanleitung
– Steckadapter auf Kupfer
Installation Instruction
– plug adaptor on copper
Code 79999518
Rules
Plug adaptor on copper...
have to be installed under consideration of the technical parameters
■
(see technical manual) and the prescriptions for the connection
corresponding to the particular product descriptions and the package
leaflet.
must be protected from oil, grease, paint, carbon tetrachloride,
■
acetones, ethyl acetates, trichloromethane, benzenes, toluenes,
diethoxyethanol, methyl ethyl ketone, ether, polyurethanes as well as
compounds containing ammonia or chlorine.
have to be installed without tensions.
■
may not be used as a benchmark or to bend a pipe bend and must be
■
placed only on the finished pipe bend.
can be installed under consideration of the corresponding means
■
of protection (see technical manual) in the floor structure under hot
asphalt or insulated within concrete.
are resistant against concrete, gypsum, mortar and cement, disinfec-
■
tion and cleaning agents according to DVGW work sheet W 291 and
DIN 2000 as well as against all natural ingredients of potable water
according to DIN 2000.
have to be installed solely with multilayer composite pipes of the
■
same system (FRÄNKISCHE) and full plastic pipes (FRÄNKISCHE).
correspond to fire protection classification B2 according to DIN 4102
■
part 1 - normally inflammable.
have to be installed according to DIN 4109 - noise insulation.
■
have to be insulated according to EnEV resp. DIN 1988 / DIN EN 806
■
(see technical manual).
have to be protected against frost in filled state.
■
have to be protected against direct UV radiation.
■
have to be installed principally by acknowledged specialized
■
companies.
are made from descinification resistant brass according to UBA
■
positive list, TrinkwV.
Do not apply lubricants to the o-rings of the fitting!
