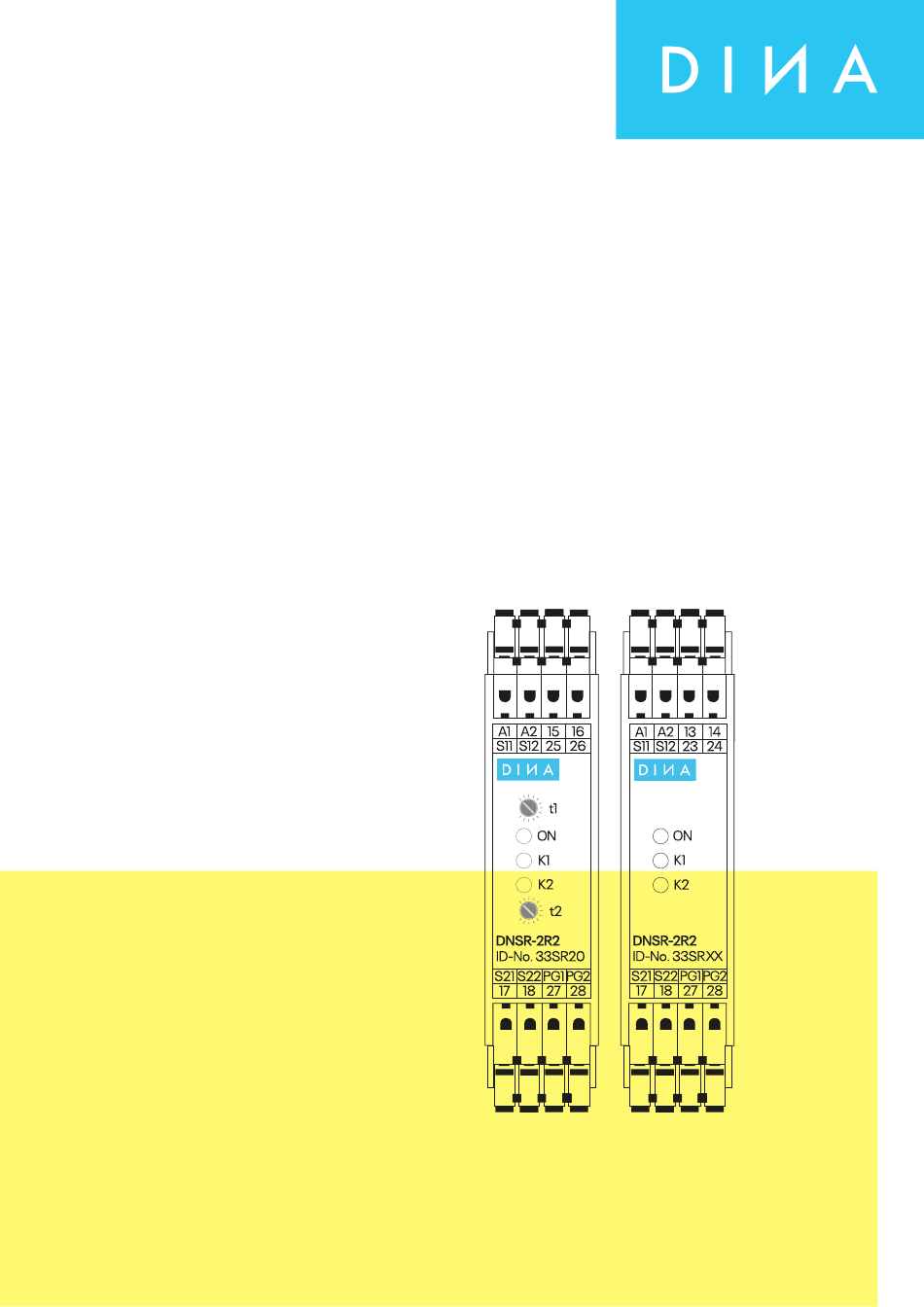

- Seite 1 SAFEONE DNSR-2R2 Zeitrelais Hardware Sicherheitsschaltgerät zur rückfall- und anzugsverzögerten Freigabe von Steuerstromkreisen dina.de...
- Seite 2 Mail info@dina.de www.dina.de © Copyright by DINA Elektronik GmbH 2021 Alle Teile dieser Dokumentation sind urheberrechtlich geschützt. Jede Verwendung außerhalb der Grenzen des Urheberrechts ist ohne schriftliche Genehmigung des Herausgebers nicht erlaubt. Dies gilt insbesondere für die Vervielfältigung, Verbreitung und Übersetzung dieser Dokumentation oder Teilen davon, sowie für die Speicherung und Verarbei-...
-
Seite 3: Inhaltsverzeichnis
Nachrüstung und Umbau 2.5.2 Grundlegende Sicherheitsvorschriften Arbeiten an spannungsführenden Teilen 3 EG-Konformitätserklärung 4 Produktbeschreibung Anschlussbelegung 33SR15 bis 33SR18 Funktionsbeschreibung für 33SR15 bis 33SR18 4.2.1 Applikationsbeispiel für Steuereingang PG1 Anschlussbelegung 33SR20 Funktionsbeschreibung 33SR20 Einstellen der Verzögerungszeiten Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... - Seite 4 7 Technische Daten Versorgung Digitale Eingänge Spannungsausgänge Kontaktausgänge Allgemeine Daten Anschlussdaten Umgebungsbedingungen Abmessungen Sicherheitstechnische Daten 7.10 Sicherheitstechnische Kenngrößen nach DIN EN ISO 13849-1:2016-06 7.11 Kontaktlebensdauer 8 Ein- und Ausbau Modul einbauen 8.1.1 Übersicht Modul ausbauen Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais...
-
Seite 5: Aufbau Des Dokumentes
Kennzeichnet eine unerwartete Reaktion. • Kennzeichnet einen Aufzählungspunkt. 1.1.3 Typographische Hervorhebungen von Wörtern Nachfolgende typographische Hervorhebungen kennzeichnen Wörter mit besonderer Funktion: Kennzeichnet eine Positionsnummer in einer Abbildung. Kennzeichnet einen Querverweis auf eine Seite, eine Abbildung oder ein Dokument. Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 6: Ihre Meinung Ist Uns Wichtig
Wir setzen alles daran, eine vollständige und korrekte Dokumentation für das Produkt zu liefern. Sollten Sie Verbesserungsvorschläge oder Hinweise für uns haben, teilen Sie uns diese bitte mit. Senden Sie Ihre Anmerkungen per E-Mail an nachfolgende Adresse. E-Mail: info@dina.de Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 7: Sicherheit
Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen führen kann. VORSICHT Für eine möglicherweise schädliche Situation, bei der das Produkt oder eine Sache in seiner Umgebung beschädigt werden kann. VORSICHT Warnung vor einer Gefahr, die zu Umweltschäden führen kann. Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 8: Gefahrensymbole
Folgende Gefahrensymbole werden in der bestehenden Dokumentation verwendet: Stromschlag – gefährliche Spannung! Personalqualifikation Die DINA Elektronik GmbH unterscheidet Fachpersonal mit unterschiedlicher Ausbildung für die Durchführung der Arbeiten am Produkt. Die jeweils erforderliche Mindestqualifikation wird bei jeder Arbeit angegeben und ist wie folgt festgelegt: 2.2.1... -
Seite 9: Bestimmungsgemäße Und Bestimmungswidrige Verwendung
ELMAC GmbH Bondorf • CNL, USL File E227037 • QM System zertifiziert nach Bescheinigt durch: DIN EN ISO 9001:2015 DQS GmbH D-60433 Frankfurt am Main HINWEIS Sie können die Zertifikate von unserer Webseite herunterladen: https://www.dina.de/downloads Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 10: Dokumentation
Nachfolgend aufgeführten Sicherheitsbestimmungen sind zwingend Folge zu leisten. Bei Nichteinhal- tung dieser Sicherheitsbestimmungen oder unsachgemäßer Verwendung des Gerätes übernimmt die DINA Elektronik GmbH keinerlei Haftung für daraus entstehende Personen- oder Sachschäden. • Das Produkt darf nur von einer Elektrofachkraft oder einer unterwiesenen und geschulten Person installiert und in Betrieb genommen werden, die mit dieser Betriebsanleitung und den geltenden Vorschriften hinsichtlich Arbeitssicherheit und Unfallverhütung vertraut ist. -
Seite 11: Nachrüstung Und Umbau
Nachfolgend aufgeführten Sicherheitsvorschriften sind zwingend Folge zu leisten. Bei Nichteinhal- tung dieser Sicherheitsvorschriften oder unsachgemäßer Verwendung des Gerätes übernimmt die DINA Elektronik GmbH keinerlei Haftung für daraus entstehende Personen- oder Sachschäden. • Das hier beschriebene Produkt wurde entwickelt, um als Teil eines Gesamtsystems sicher- heitsgerichtete Funktionen zu übernehmen. -
Seite 12: Arbeiten An Spannungsführenden Teilen
Sicherheit • Die DINA Elektronik GmbH ist nicht in der Lage, die Eigenschaften eines Gesamtsystems zu garantieren, das nicht von ihr konzipiert ist. • Die DINA Elektronik GmbH übernimmt keinerlei Haftung für Empfehlungen, die durch die nachfolgende Beschreibung gegeben bzw. impliziert werden. -
Seite 13: Eg-Konformitätserklärung
Gustav-Heinemann-Ufer 130 D-50968 Köln Kenn-Nr.: 0340 Bevollmächtigter für die Zusammenstellung der technischen Unterlagen/ Authorized representative for the compilation of the technical documents DINA Elektronik GmbH Esslinger Str. 84 72649 Wolfschlugen Deutschland Stefan Najib Geschäftsführer/CEO Wolfschlugen, 01.10.2021 Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 14: Produktbeschreibung
ID-No. 33SR15 17/18 Freigabekontakt (2 NO-Kontakte), rückfallverzögert (t1) S21 S22 PG1 PG2 27/28 Freigabekontakt2 (2 NO-Kontakte), rückfallverzögert (t2) 17 18 27 28 LED ON PWR on/off LED K1 Statusanzeige Relais 17/18 LED K2 Statusanzeige Relais 27/28 Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 15: Funktionsbeschreibung Für 33Sr15 Bis 33Sr18
Applikationsbeispiel für Steuereingang PG1 Steuereingang PG1 mit 24 V beschalten Startkontakt 13/14 schließt unverzögert. Startkreis 1 (S11, S12, 13/14) schließen Freigabekontakt 17/18 schließt unverzögert. Der Freigabekontakt 17/18 öffnet verzögert, wenn der Startkreis geöffnet wird oder der Steuereingang abschaltet. Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 16: Anschlussbelegung 33Sr20
• Die Starttaster müssen zwischen S11 und S12 (Startkreis 1) und zwischen S21 und S22 (Startkreis 2) angeschlossen werden. • Die Diagnosekontakte 15/16 und 25/26 schließen ca. 3 Sekunden nach Anlegen der Betriebsspannung. • Die Verzögerungszeiten können frontseitig über Potentiometer eingestellt werden. Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 17: Einstellen Der Verzögerungszeiten
3 Stellen Sie die Zeiten an den Potentiometern ein. 3 Entfernen Sie die Brücke an PG1 und PG2. 3 7 Die Einstellungen sind im Gerät dauerhaft gespeichert. VORSICHT Validieren Sie die Zeitverzögerungen nach jeder Einstellung! Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 18: Diagnose Und Schaltzustandsanzeigen
Das Modul verfügt über eine LED-Anzeige für • Betriebsbereit • Status der Freigabekontakte LED-Anzeigen Legende LED ein LED aus LED blinkt – Kontaktieren Sie unseren support unter support@dina.de SAFEONE DNSR-2R Zustand Power off Power on Freigabestrompfad 17/18 geöffnet Freigabestrompfad 17/18 geschlossen 1 x pro Sekunde: Verzögerungszeit t1 läuft ab... -
Seite 19: Bestelldaten
Leistungsaufnahme an A1/A2 1,7 W (Ruhestellung), 2,2 W (Wirkstellung) Digitale Eingänge Eingänge Eingangsspannungsbereich 15 V DC ± 0.5V 12 V DC ± 0.5V Spannungsausgänge Ausgänge Spannung 15 V DC ± 0.5V 12 V DC ± 0.5V Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 20: Kontaktausgänge
IP 54 Luft- und Kriechstrecken gemäß DIN EN 50178 zwischen den Stromkreisen 17/18, 27/28 15/16, 25/26 13/14, 23/24 Bemessungsisolationsspannung 250V AC 30V AC Bemessungsstoßspannung / Isolierung 4 kV Verschmutzungsgrad Überspannungskategorie Gehäusematerial Polyamid PA nicht verstärkt Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 21: Anschlussdaten
Schockfestigkeit 15g, alle 3 Achsen Abmessungen B x H x T 22,5 x 114 x 111 mm (0.886 x 4.488 x 4.370 in) Größe der Normschiene 35,0 mm (1.378 in) Gewicht 150g Sicherheitstechnische Daten Stopp-Kategorie nach IEC 60204 Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 22: Sicherheitstechnische Kenngrößen Nach Din En Iso 13849-1:2016
Technische Daten 7.10 Sicherheitstechnische Kenngrößen nach DIN EN ISO 13849-1:2016-06 Performance Level MTTFd [a] PFHd 1,14E-07 Gebrauchsdauer 20 Jahre 7.10 Kontaktlebensdauer Elektrische Lebensdauer der Ausgangskontakte gemäß DIN EN 60947-5-1 / Anhang C.3 Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais... -
Seite 23: Ein- Und Ausbau
Der Schieber zur Verriegelung rastet unter der Hutschiene ein. Modul ausbauen Vorgehensweise Bewegen Sie mithilfe eines Schraubendrehers den Schieber zur Verriegelung vom Modul weg. Bewegen Sie das Modul nach oben und nehmen Sie es von der Schiene heraus. Hardware Handbuch SAFEONE DNSR-2R2 Zeitrelais...
