Nova PRO-TEK G3 Bedienungsanleitung
Spannfutter
Quicklinks

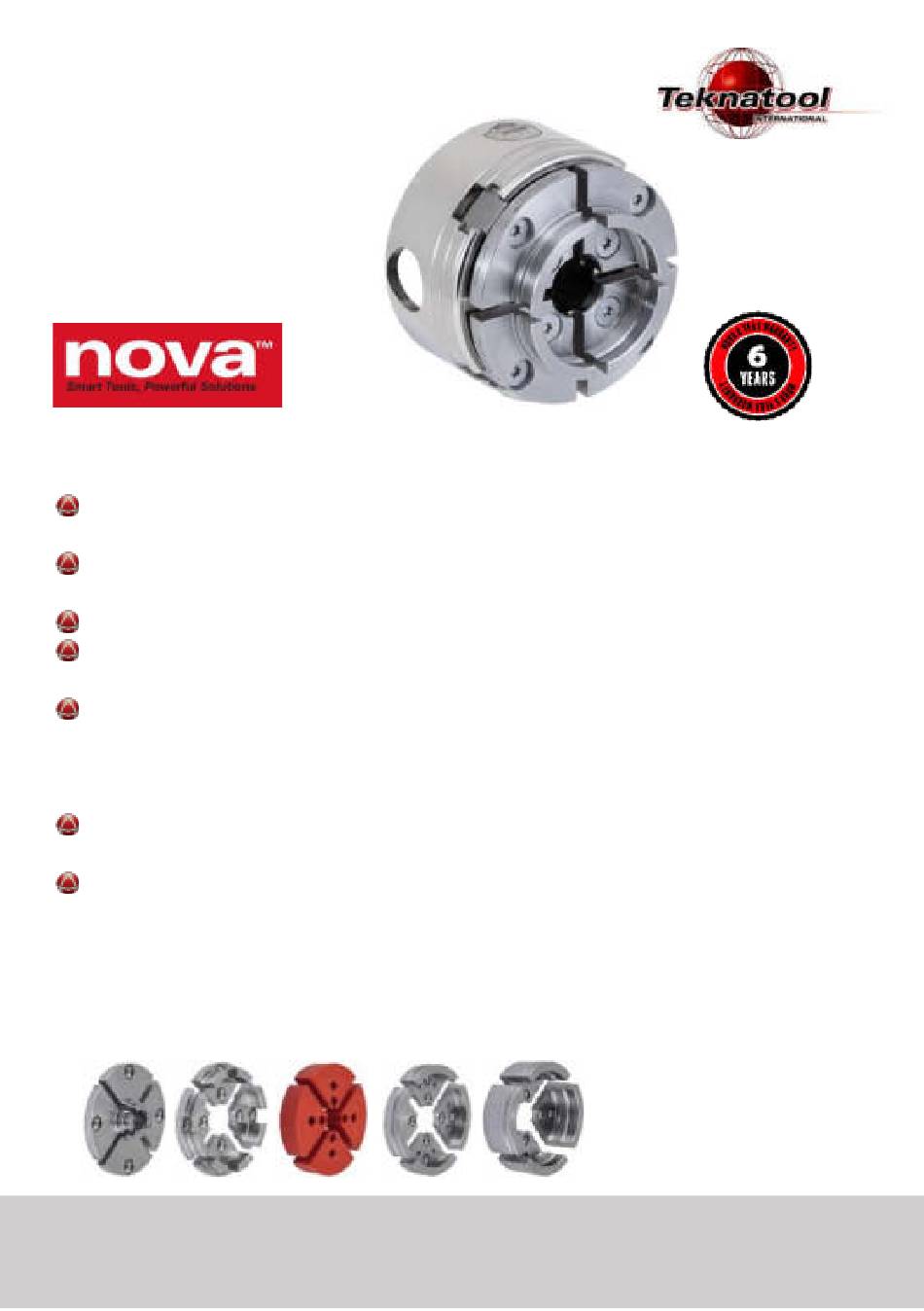

PRO-TEK G3 Spannfutter
Neue und verbesserte Eigenschaften PRO-TEK
PRO-TEK-Beschichtung für längeren Oberflächenschutz und weniger
Wartungsaufwand.
Verstärkte und flexibler einsetzbare Spannzange 50 mm mit Innen- und
Außenschwalbenschwanz sowie Riffelung für verstärkte Haltekraft.
Rechtsschließend für intuitive Bedienung.
Einfach zu lesende lasergravierte Nummerierung am Rand der 50 mm
Spannzange.
Verbesserte Schraubverbindung zwischen Spannfutter und Spannzangen
mittels Innensechsrundschrauben. Das rutschfeste Sternprofil erlaubt
eine höhere Anzugskraft bei verminderter Gefahr von Verschleiß am
Profil.
NOVA Innensechsrund-T-Schlüssel für einfachere und schnellere
Handhabung.
Verschiebbarer T-Griff am Spannfutterschlüssel für einfachere
Bedienung bei großen Objekten.
Entworfen und hergestellt von Teknatool International, USA und PRC © 2020 Teknatool
Optionale Zubehörzangen
Teknatool International Ltd. USA +1 727 954-3433 • International +64 9 477 5600
Global Support für Anfragen, Reparaturen und Unterstützung • Email: service@teknatool.com (Englisch)
oder wenden Sie Sich an Ihren lokalen Händler
Das Spannfutter ist
kompatibel mit allen
NOVA Zangen,
ausgenommen NOVA
TITAN Zangen.
Inhaltszusammenfassung für Nova PRO-TEK G3
- Seite 1 Verbesserte Schraubverbindung zwischen Spannfutter und Spannzangen mittels Innensechsrundschrauben. Das rutschfeste Sternprofil erlaubt eine höhere Anzugskraft bei verminderter Gefahr von Verschleiß am Profil. NOVA Innensechsrund-T-Schlüssel für einfachere und schnellere Handhabung. Verschiebbarer T-Griff am Spannfutterschlüssel für einfachere Bedienung bei großen Objekten. Entworfen und hergestellt von Teknatool International, USA und PRC © 2020 Teknatool Optionale Zubehörzangen...
-
Seite 2: Zu Ihrer Sicherheit
PRO-TEK G3 Spannfutter Vielen Dank, dass Sie sich für das PRO-TEK G3 Spannfutter entschieden haben – einen Neuzugang in unserem Spannfuttersortiment mit verbesserten Eigenschaften. Es stellt eine einfache, sichere und vielfältige Aufspannmöglichkeit für alle Drechselarbeiten dar. ZU IHRER SICHERHEIT GEFAHR: BEI UNSACHGEMÄSSER VERWENDUNG DES SPANNFUTTERS BESTEHT WIE BEI JEDEM... - Seite 3 Spannfutter nicht, solange sie die richtige Arbeitsgeschwindigkeit nicht kennen. Beachten Sie unbedingt die Geschwindigkeitsvorgaben in dieser Anleitung. • ÜBERPRÜFEN SIE IHR WERKSTÜCK: Prüfen sie ihr Werkstück sorgfältig und verwenden sie nur fehlerfreies Holz. Verwenden Sie kein Holz mit Rissen, Spalten und Schwachstellen, kein morsches, schwammiges oder brüchiges Holz und auch kein schlecht verleimtes Holz.
-
Seite 4: Öffnen Und Schließen Der Spannzangen
Öffnen und Schließen der Spannzangen Montage und Demontage der Spannbacken vom PRO-TEK G3 Spannfutter Das Standard PRO-TEK G3 Spannfutter wird inklusive PRO-TEK 50 mm Spannzange (#6075) ausgeliefert. Die Spannbacken müssen ordnungsgemäß auf dem Futter befestigt sein, damit sie wie vorgesehen funktionieren. - Seite 5 M6-Madenschraube auf und ziehen Sie sie mit dem mitgelieferten M3 Innensechskantschlüssel an, um zu verhindern, dass sich das Spannfutter von der Drehspindel löst. Verwendung des NOVA M33 ASR Eurolock Spannfutters mit Ablaufsicherungsring (optional) Voraussetzung: Drechselmaschine mit ASR-Nut auf der Spindel und Ablaufsicherungsring (optional erhältlich und nicht im Lieferumfang des Spannfutters enthalten!)
- Seite 6 Schraubenfutter – Einsatzschraube Mit der Einsatzschraube (Schraubenfutter) können Sie auf einfache Weise einen Schalenrohling halten, um einen Rezess anzufertigen, mit dessen Hilfe Sie den Rohling auf dem PRO-TEK G3 Spannfutter befestigen können. Montieren Sie zuerst die Backen auf dem Spannfutter, bevor Sie die Einsatzschraube einsetzen - siehe Abbildung.
-
Seite 7: Drechseln Mit Zapfen Oder Rezess
50 mm 70 mm Genauigkeit Jede Charge der PRO-TEK G3 Spannfutter wird stichprobenweise mit PRO- TEK 50 mm Spannzange getestet, wobei folgende Toleranzgrenzen gelten: - maximale Plan-/Planlaufabweichung: 0,08 mm - maximale Rundlaufabweichung: 0,15 mm Holz ist jedoch ein flexibles Material mit unterschiedlicher Dichte, das sich beim Drehen verziehen kann. - Seite 8 23052 Backenschlitten #2 23053 Backenschlitten #3 23054 Backenschlitten #4 EC48, EC50 Sicherungsring NS1000 Unterlegscheibe Madenschraube G0606 Madenschraube CM5010182 NOVA Innensechsrundschraube 10006 Einsatzschraube 13049 Innensechsrund-T-Schlüssel Innensechskantschlüssel 3 mm 6075 PRO-TEK 50 mm Spannzangen * Version: M33x3,5 mm ASR ** Version: Insert...
