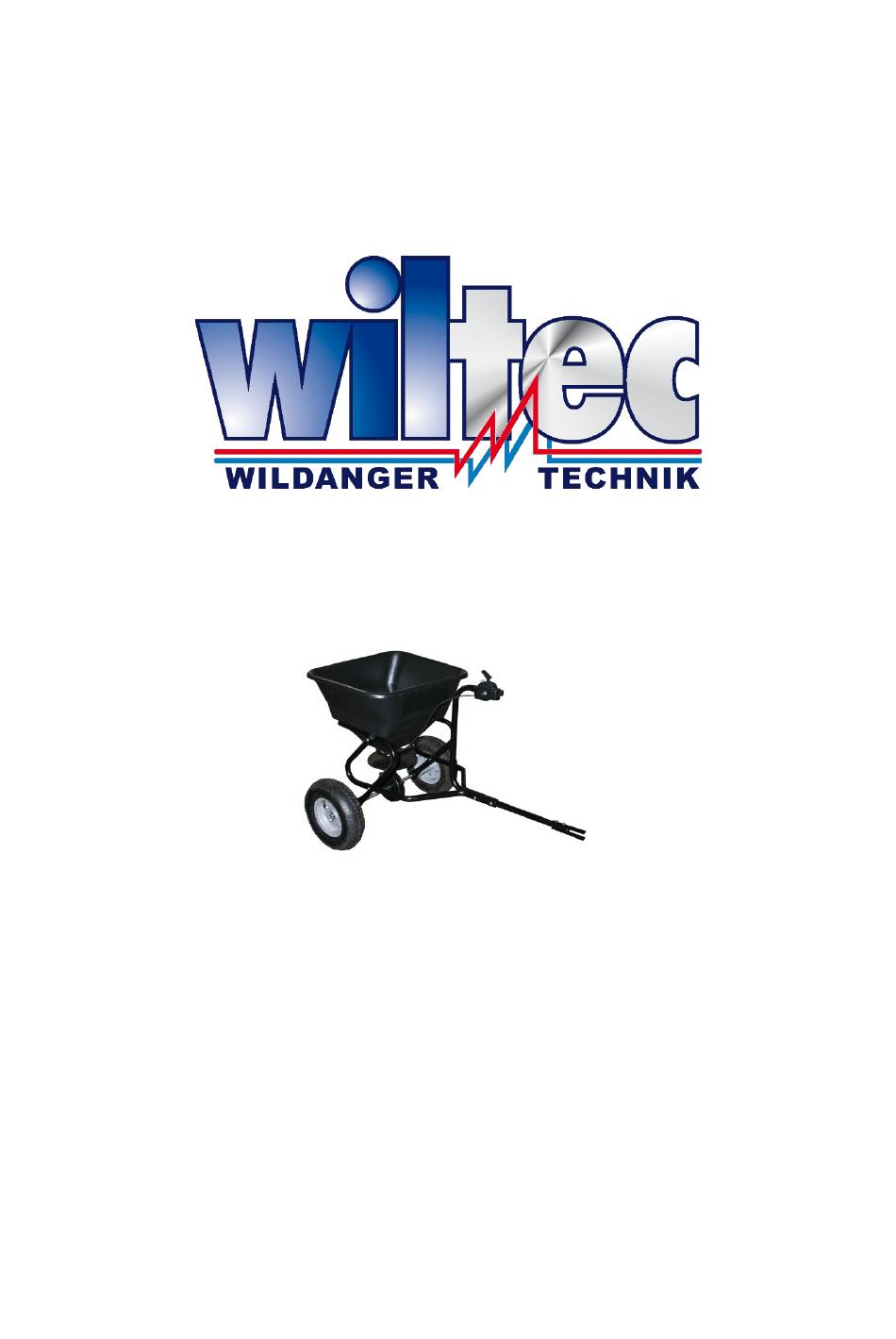

WilTec 50144 Bedienungsanleitung
Streuwagen für aufsitzmäher
Quicklinks
Bedienungsanleitung
Streuwagen für Aufsitzmäher
50144
Abbildung ähnlich, kann je nach Modell abweichen
Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise!
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Verwandte Anleitungen für WilTec 50144
Inhaltszusammenfassung für WilTec 50144
- Seite 1 Bedienungsanleitung Streuwagen für Aufsitzmäher 50144 Abbildung ähnlich, kann je nach Modell abweichen Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise! Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen.
- Seite 2 ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung kopiert oder in sonstiger Form vervielfältigt werden. Alle Rechte bleiben vorbehalten. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benut- zerhandbuch oder den Anschlussdiagrammen.
-
Seite 3: Sicherheitshinweise
Verwenden Sie den Streuwagen nicht in der Nähe anderer Personen oder Tieren. • Verwenden Sie den Streuwagen nur im Schritttempo. • Verwenden Sie den Streuwagen nicht bei Regen oder starkem Wind. Lassen Sie ihn niemals im Regen stehen. © by WilTec Wildanger Technik GmbH Artikel 50144 Seite 3 http://www.WilTec.de http://www.aoyue.eu 2022-1... - Seite 4 Große Unterlegscheibe 3–1 Getriebegehäuse Kleine Unterlegscheibe Lenkstangenanschluss Sicherungsscheibe Hintere Trichterstütze Sechskantmutter M6 Rechte Trichterstütze Schraube M6×55 Linke Trichterstütze Entriegelungsstift Spannbuchse Schraube M6×40 Vordere Halterung Kabelkontermutter Achse Steckplatz © by WilTec Wildanger Technik GmbH Artikel 50144 Seite 4 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de...
- Seite 5 Die hinteren Trichterstützen (5) an der rechten Trichterstütze (6) linken Trichter- stütze (7) mithilfe der M6×50-Schraube (14), klei- ner Unterlegscheibe (16) und Sechskantmut- ter (18) wie abgebildet befestigen. © by WilTec Wildanger Technik GmbH Artikel 50144 Seite 5 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de...
- Seite 6 (15). Splint (11) einsetzen. Zweites Rad (2) auf die rechte Seite der Achse (10) set- zen und mit M6×50-Schraube (14), kleiner Unter- legscheibe (16) und Sechskantmutter (18) si- chern. © by WilTec Wildanger Technik GmbH Artikel 50144 Seite 6 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de...
- Seite 7 M6×55-Schraube (19), einer kleinen flachen Un- terlegscheibe (16), einer Sicherungsscheibe (17) und einer Kabelkontermutter (22) an der vorde- ren Halterung (9). Hinweis! Das Steuerkabel (1–1) ist werksei- tig am Trichter installiert. © by WilTec Wildanger Technik GmbH Artikel 50144 Seite 7 http://www.WilTec.de http://www.aoyue.eu 2022-1...
- Seite 8 (16) und einer Sechskantmutter (18) an der vorderen Halterung (9). Wichtiger Hinweis: Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Teilen der Anleitung, nur mit schriftlicher Genehmigung, der WilTec Wildanger Technik GmbH. © by WilTec Wildanger Technik GmbH Artikel 50144 Seite 8 http://www.WilTec.de...
