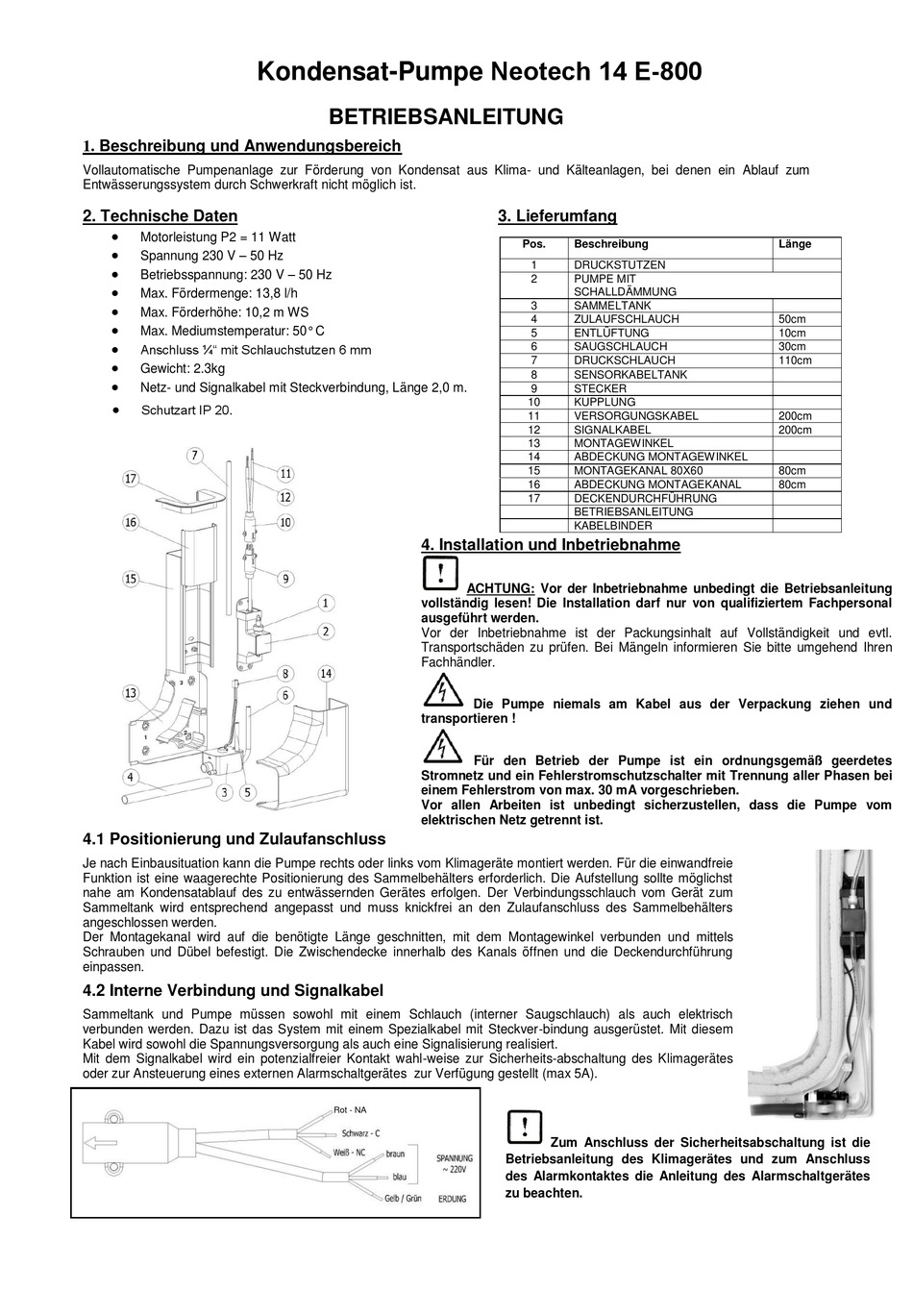

NeoTech 14 E-800 Betriebsanleitung

1. Beschreibung und Anwendungsbereich
Vollautomatische Pumpenanlage zur Förderung von Kondensat aus Klima- und Kälteanlagen, bei denen ein Ablauf zum
Entwässerungssystem durch Schwerkraft nicht möglich ist.
2. Technische Daten

Motorleistung P2 = 11 Watt

Spannung 230 V – 50 Hz

Betriebsspannung: 230 V – 50 Hz

Max. Fördermenge: 13,8 l/h

Max. Förderhöhe: 10,2 m WS

Max. Mediumstemperatur: 50° C

Anschluss ¼" mit Schlauchstutzen 6 mm

Gewicht: 2.3kg

Netz- und Signalkabel mit Steckverbindung, Länge 2,0 m.

Schutzart IP 20.
4.1 Positionierung und Zulaufanschluss
Je nach Einbausituation kann die Pumpe rechts oder links vom Klimageräte montiert werden. Für die einwandfreie
Funktion ist eine waagerechte Positionierung des Sammelbehälters erforderlich. Die Aufstellung sollte möglichst
nahe am Kondensatablauf des zu entwässernden Gerätes erfolgen. Der Verbindungsschlauch vom Gerät zum
Sammeltank wird entsprechend angepasst und muss knickfrei an den Zulaufanschluss des Sammelbehälters
angeschlossen werden.
Der Montagekanal wird auf die benötigte Länge geschnitten, mit dem Montagewinkel verbunden und mittels
Schrauben und Dübel befestigt. Die Zwischendecke innerhalb des Kanals öffnen und die Deckendurchführung
einpassen.
4.2 Interne Verbindung und Signalkabel
Sammeltank und Pumpe müssen sowohl mit einem Schlauch (interner Saugschlauch) als auch elektrisch
verbunden werden. Dazu ist das System mit einem Spezialkabel mit Steckver-bindung ausgerüstet. Mit diesem
Kabel wird sowohl die Spannungsversorgung als auch eine Signalisierung realisiert.
Mit dem Signalkabel wird ein potenzialfreier Kontakt wahl-weise zur Sicherheits-abschaltung des Klimagerätes
oder zur Ansteuerung eines externen Alarmschaltgerätes zur Verfügung gestellt (max 5A).
4.3 Druckanschluss und Entlüftung
Kondensat-Pumpe Neotech 14 E-800
BETRIEBSANLEITUNG
4. Installation und Inbetriebnahme
vollständig lesen! Die Installation darf nur von qualifiziertem Fachpersonal
ausgeführt werden.
Vor der Inbetriebnahme ist der Packungsinhalt auf Vollständigkeit und evtl.
Transportschäden zu prüfen. Bei Mängeln informieren Sie bitte umgehend Ihren
Fachhändler.
transportieren !
Stromnetz und ein Fehlerstromschutzschalter mit Trennung aller Phasen bei
einem Fehlerstrom von max. 30 mA vorgeschrieben.
Vor allen Arbeiten ist unbedingt sicherzustellen, dass die Pumpe vom
elektrischen Netz getrennt ist.
Rot - NA
3. Lieferumfang
Pos. Beschreibung
1 DRUCKSTUTZEN
2 PUMPE MIT
SCHALLDÄMMUNG
3 SAMMELTANK
4 ZULAUFSCHLAUCH
5 ENTLÜFTUNG
6 SAUGSCHLAUCH
7 DRUCKSCHLAUCH
8 SENSORKABELTANK
9 STECKER
10 KUPPLUNG
11 VERSORGUNGSKABEL
12 SIGNALKABEL
13 MONTAGEWINKEL
14 ABDECKUNG MONTAGEWINKEL
15 MONTAGEKANAL 80X60
16 ABDECKUNG MONTAGEKANAL
17 DECKENDURCHFÜHRUNG
BETRIEBSANLEITUNG
KABELBINDER
ACHTUNG: Vor der Inbetriebnahme unbedingt die Betriebsanleitung
Die Pumpe niemals am Kabel aus der Verpackung ziehen und
Für den Betrieb der Pumpe ist ein ordnungsgemäß geerdetes
Zum Anschluss der Sicherheitsabschaltung ist die
Betriebsanleitung des Klimagerätes und zum Anschluss
des Alarmkontaktes die Anleitung des Alarmschaltgerätes
zu beachten.
Länge
50cm
10cm
30cm
110cm
200cm
200cm
80cm
80cm
